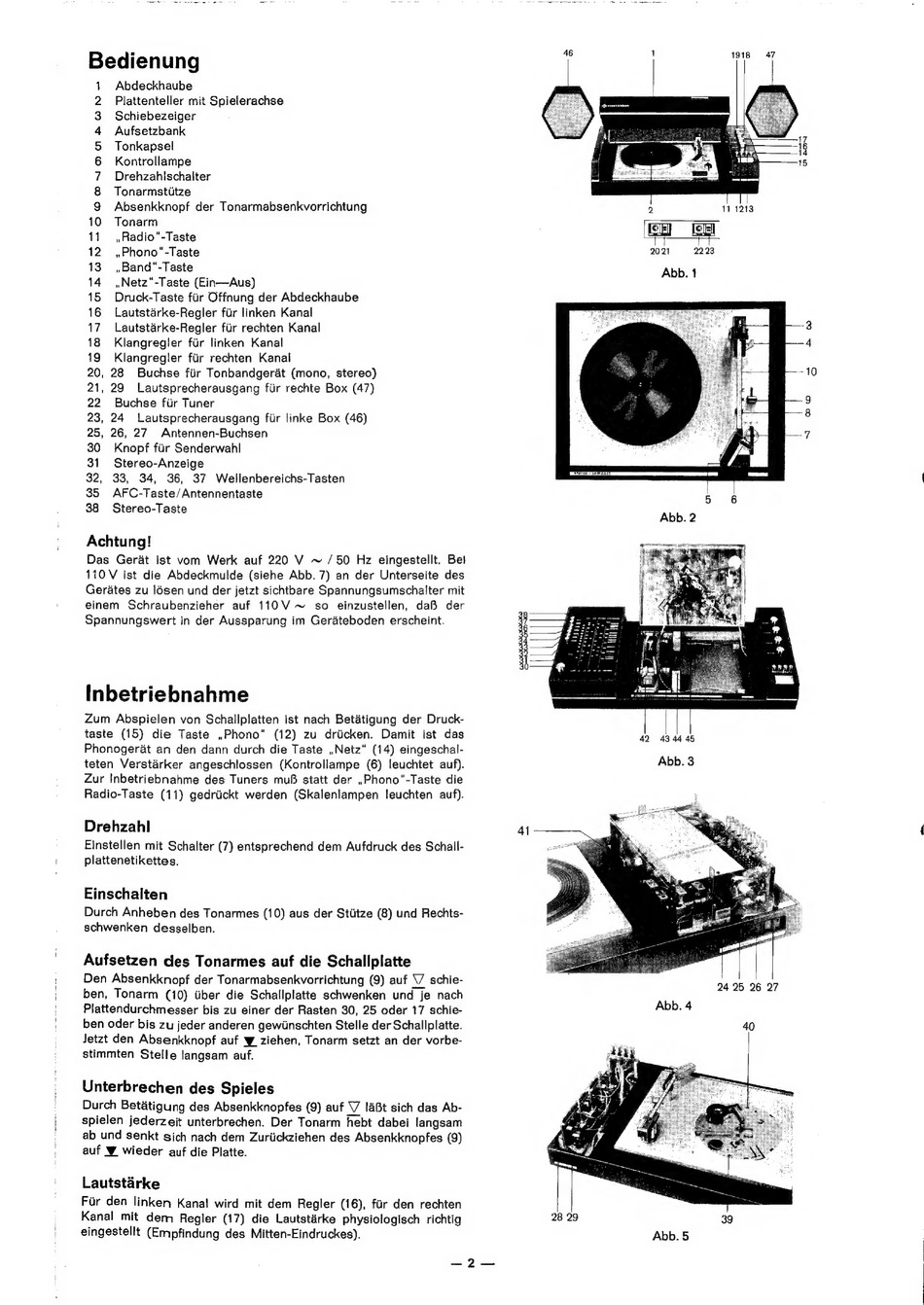

Bedienung
Abdeckhaube
Plattenteller mit Spielerachse
Schiebezeiger
Aufsetzbank
Tonkapsel
Kontrollampe
Drehzahlischalter
Tonarmstttze
Absenkknopf
der Tonarmabsenkvorrichtung
2
11 1213
10
Tonarm
11
,,Radio"-Taste
12
,Phono"-Taste
2021
2223
13.
,Band"-Taste
Abb. 4
14
,,Netz"-Taste (Ein—Aus)
15
Druck-Taste fiir Offnung der Abdeckhaube
16
Lautstarke-Regler fiir linken Kanal
17
Lautstarke-Regler fir rechten Kanal
18
Klangregler fur linken Kanal
19
Klangregler fur rechten Kanal
oO BON
OMNDOORWND
=
20, 28
Buchse fiir Tonbandgerat (mono, stereo)
-10
21, 29
Lautsprecherausgang fiir rechte Box (47)
22
Buchse fir Tuner
9
23, 24
Lautsprecherausgang
fiir linke Box (46)
:
25, 26, 27
Antennen-Buchsen
-7
30
Knopf fur Senderwahl
31
Stereo-Anzeige
32, 33, 34,
36, 37 Wellenbereichs-Tasten
35
AFC-Taste/Antennentaste
38
Stereo-Taste
Achtung!
Das Gerat ist vom Werk auf 220
V ~ / 50 Hz eingestellt. Bet
110V ist die Abdeckmulde (siehe Abb. 7) an der Unterseite des
Gerates zu lésen und der jetzt sichtbare Spannungsumschalter mit
einem
Schraubenzieher
auf 110V~
so einzustellen,
daB der
Spannungswert in der Aussparung im Gerateboden erscheint.
i
e
a
eis
Inbetriebnahme
Zum Abspielen von Schallplatten ist nach Betatigung der Druck-
taste (15) die Taste
,Phono"
(12) zu driicken.
Damit
ist das
42
43.44 45
Phonogerat an den dann durch die Taste ,Netz" (14) eingeschal-
'Abies
teten Verstarker
angeschlossen
(Kontrollampe
(6) leuchtet auf).
Zur Inbetriebnahme
des Tuners muf statt der ,Phono"-Taste die
Radio-Taste
(11) gedriickt werden
(Skalenlampen
leuchten auf).
Drehzahl
Einstellen mit Schalter (7) entsprechend dem Aufdruck des Schall-
plattenetikettes.
Einschalten
Durch Anheben des Tonarmes (10) aus der Stiitze (8) und Rechts-
schwenken desselben.
Aufsetzen des Tonarmes auf die Schallplatte
Den Absenkknopf der Tonarmabsenkvorrichtung
(9) auf V schie-
:
2495 96 97
ben, Tonarm
(10) uber die Schallplatte schwenken
und je nach
Plattendurchmesser bis zu einer der Rasten 30, 25 oder 17 schie-
Abb. 4
ben oder bis zu jeder anderen gewinschten Stelle der Schallplatte.
Jetzt den Absenkknopf auf Ww ziehen, Tonarm setzt an der vorbe-
stimmten Stelle langsam auf.
Unterbrechen des Spieles
Durch Betatigung des Absenkknopfes (9) auf V/ laBt sich das Ab-
spielen jederzeit unterbrechen.
Der Tonarm
hebt dabei
langsam
ab und senkt sich nach dem Zuriickziehen des Absenkknopfes (9)
auf W wieder auf die Platte.
Lautstarke
Fir den linken Kanal wird mit dem
Regler (16), fir den rechten
Kanal mit dem Regler (17) die Lautstarke physiologisch richtig
eingestellt (Empfindung des Mitten-Eindruckes).
Abb. 5
ra, oan
