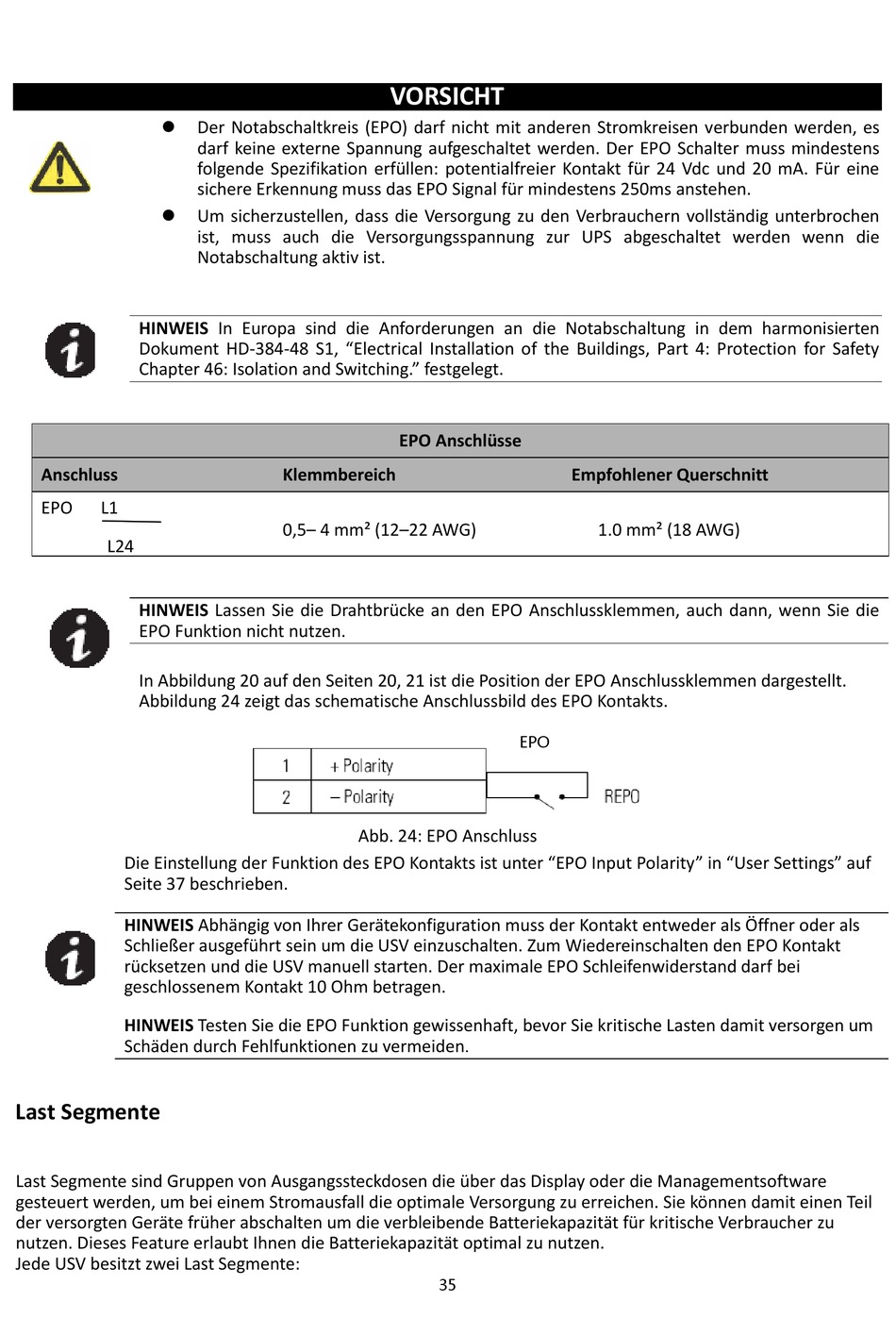

Control Engineering Control Power RT 1kVA Benutzerhandbuch Seite 35



HINWEIS In Europa sind die Anforderungen an die Notabschaltung in dem harmonisierten
Dokument HD-384-48 S1, "Electrical Installation of the Buildings, Part 4: Protection for Safety
Chapter 46: Isolation and Switching." festgelegt.
Anschluss
EPO L1
L24
HINWEIS Lassen Sie die Drahtbrücke an den EPO Anschlussklemmen, auch dann, wenn Sie die
EPO Funktion nicht nutzen.
In Abbildung 20 auf den Seiten 20, 21 ist die Position der EPO Anschlussklemmen dargestellt.
Abbildung 24 zeigt das schematische Anschlussbild des EPO Kontakts.
Die Einstellung der Funktion des EPO Kontakts ist unter "EPO Input Polarity" in "User Settings" auf
Seite 37 beschrieben.
HINWEIS Abhängig von Ihrer Gerätekonfiguration muss der Kontakt entweder als Öffner oder als
Schließer ausgeführt sein um die USV einzuschalten. Zum Wiedereinschalten den EPO Kontakt
rücksetzen und die USV manuell starten. Der maximale EPO Schleifenwiderstand darf bei
geschlossenem Kontakt 10 Ohm betragen.
HINWEIS Testen Sie die EPO Funktion gewissenhaft, bevor Sie kritische Lasten damit versorgen um
Schäden durch Fehlfunktionen zu vermeiden
Last Segmente
Last Segmente sind Gruppen von Ausgangssteckdosen die über das Display oder die Managementsoftware
gesteuert werden, um bei einem Stromausfall die optimale Versorgung zu erreichen. Sie können damit einen Teil
der versorgten Geräte früher abschalten um die verbleibende Batteriekapazität für kritische Verbraucher zu
nutzen. Dieses Feature erlaubt Ihnen die Batteriekapazität optimal zu nutzen.
Jede USV besitzt zwei Last Segmente:
Der Notabschaltkreis (EPO) darf nicht mit anderen Stromkreisen verbunden werden, es
darf keine externe Spannung aufgeschaltet werden. Der EPO Schalter muss mindestens
folgende Spezifikation erfüllen: potentialfreier Kontakt für 24 Vdc und 20 mA. Für eine
sichere Erkennung muss das EPO Signal für mindestens 250ms anstehen.
Um sicherzustellen, dass die Versorgung zu den Verbrauchern vollständig unterbrochen
ist, muss auch die Versorgungsspannung zur UPS abgeschaltet werden wenn die
Notabschaltung aktiv ist.
Klemmbereich
0,5– 4 mm² (12–22 AWG)
Abb. 24: EPO Anschluss
VORSICHT
EPO Anschlüsse
EPO
.
35
Empfohlener Querschnitt
1.0 mm² (18 AWG)
