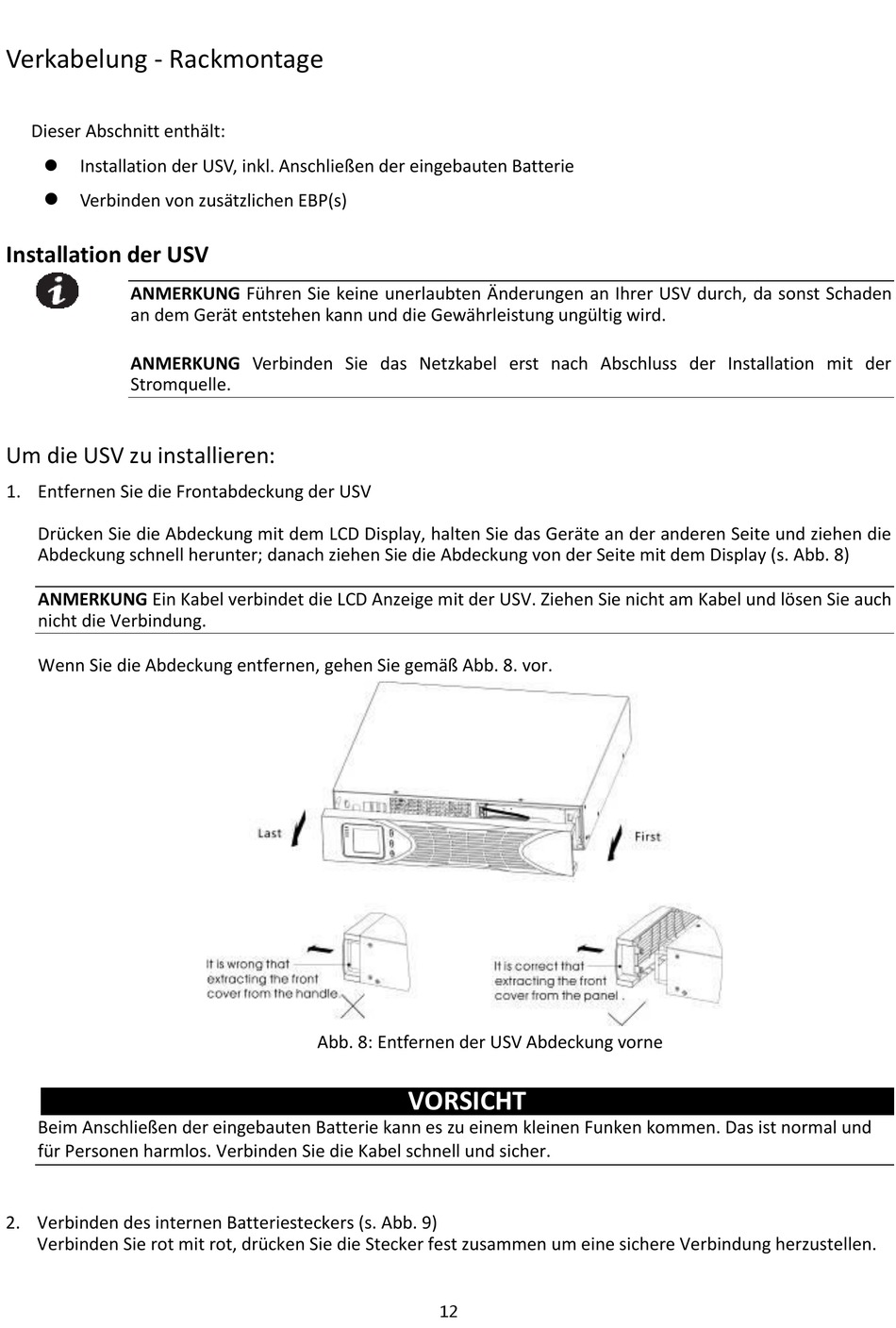

Verkabelung - Rackmontage

Dieser Abschnitt enthält:

Installation der USV, inkl. Anschließen der eingebauten Batterie

Verbinden von zusätzlichen EBP(s)

Installation der USV

ANMERKUNG Führen Sie keine unerlaubten Änderungen an Ihrer USV durch, da sonst Schaden
an dem Gerät entstehen kann und die Gewährleistung ungültig wird.
ANMERKUNG Verbinden Sie das Netzkabel erst nach Abschluss der Installation mit der
Stromquelle.

Um die USV zu installieren:

1. Entfernen Sie die Frontabdeckung der USV
Drücken Sie die Abdeckung mit dem LCD Display, halten Sie das Geräte an der anderen Seite und ziehen die
Abdeckung schnell herunter; danach ziehen Sie die Abdeckung von der Seite mit dem Display (s. Abb. 8)
ANMERKUNG Ein Kabel verbindet die LCD Anzeige mit der USV. Ziehen Sie nicht am Kabel und lösen Sie auch
nicht die Verbindung.
Wenn Sie die Abdeckung entfernen, gehen Sie gemäß Abb. 8. vor.
Beim Anschließen der eingebauten Batterie kann es zu einem kleinen Funken kommen. Das ist normal und
für Personen harmlos. Verbinden Sie die Kabel schnell und sicher.
2. Verbinden des internen Batteriesteckers (s. Abb. 9)
Verbinden Sie rot mit rot, drücken Sie die Stecker fest zusammen um eine sichere Verbindung herzustellen.
Abb. 8: Entfernen der USV Abdeckung vorne
VORSICHT
12
