Control Engineering Control Power RT 1kVA Benutzerhandbuch Seite 33

Installieren von optionalen Kommunikationsbaugruppen und Steuerklemmen
1. Installieren Sie die vorgesehene Kommunikations-Baugruppe und verbinden Sie die entsprechenden Kabel mit
den Endgeräten. (PC, Switch,..)
2. Verlegen und befestigen Sie die Kabel sorgfältig.
3. Sehen Sie Kapitel 4 „Betrieb" (ab Seite 21), wie die USV eingeschalten wird.
Kommunikationsmöglichkeiten
Die USV hat serielle Schnittstellen über USB und RS232 Anschlußbuchsen oder als zusätzliche
Schnittstellenkarte über den Baugruppensteckplatz. Als serielle Schnittstellen stehen ein USB und ein

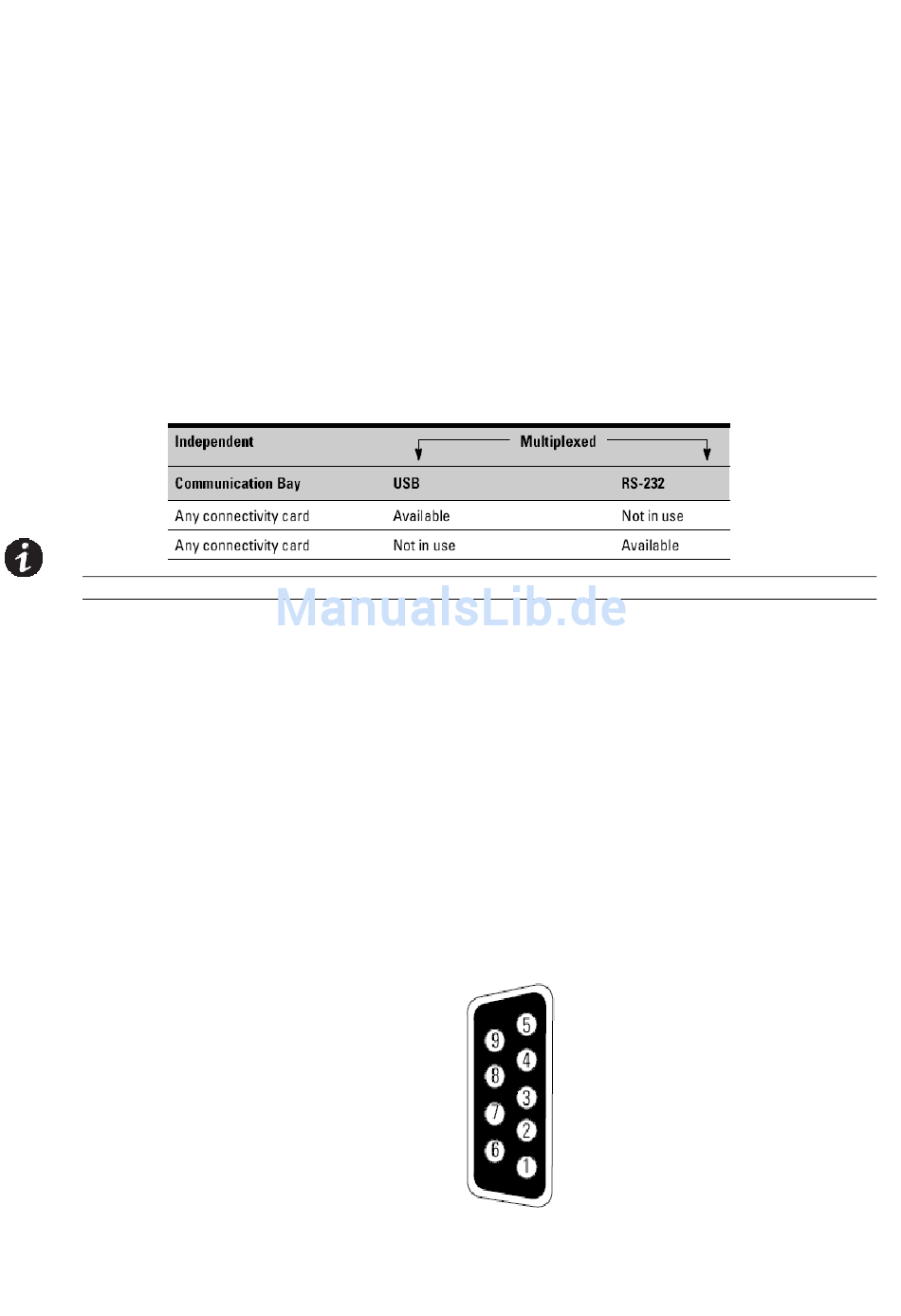

RS232 Port zur Verfügung. Die Verwendung der beiden seriellen Ports siehe nachfolgende Tabelle.
HINWEIS：Die Baudrate für die RS232 Schnittstelle ist fix auf 2400 bps eingestellt.
RS-RS232 und USB Communication Ports
Um eine Verbindung zwischen USV und Computer herzustellen, verbinden Sie Ihren Computer mithilfe
eines passenden Kabels (nicht mitgeliefert) mit einer der Kommunikations-Schnittstellen der USV. – s.
Abb. 20, 21 - Schnittstellen.
Wenn die Schnittstelle installiert ist und das Kabel richtig verbunden ist, kann über die Power
Management Software mit der USV kommuniziert werden. Die Software lädt aus der USV Informationen
über den aktuellen Status und der Leistungsdaten. Wenn ein Stromausfall auftritt, initiiert die Software
das Sichern der Daten und geregelten Herunterfahren des Computers.
Die Pin Belegung der RS232 Schnittstelle sehen Sie in Abbildung 22. Die Funktion der einzelnen Pins ist in
Tabelle 9 beschrieben.
Abb. 22: RS-232 Communication Port (DB-9 Connector)
33
