Control Engineering Control Power RT 1kVA Benutzerhandbuch Seite 34

Tabelle 9 - RS-232 Schnittstelle, Pin Belegung
Pin Nummer
1、4、6、7、8、9
2
3
5
Kommunikations-Baugruppen
Kommunikationsbaugruppen bieten verschiedene Möglichkeiten die USV in Netzwerkumgebungen
einzubinden und mit verschiedenen Geräten zu kommunizieren. Die USV hat einen Steckplatz für
folgende Baugruppen.
● Web/SNMP Adapter – hat SNMP und HTTP Funktionalität und erlaubt die Überwachung über ein
Web browser interface; Verbindung über ein twisted-pair Ethernet (10/100BaseT) Netzwerk.
● Relay Schnittstellen Baugruppe – hat potentialfreie Ausgangskontakte für den USV Status:
Versorgungs-Fehler, Batterie schwach, USV Alarm/OK, oder Bypass.
Sehen Sie Abb. 20, 21 auf Seite 48, 49 für die Position des Steckplatzes.
HINWEIS: Vor dem Installieren der Kommunikationsbaugruppen muss die Steckplatzabdeckung
entfernt werden. Lesen sie auch die Bedienungsanleitung der verwendeten Baugruppe.
Externer Notabschaltkreis (EPO)
EPO wird benötigt um die USV über einen externen Kontakt auszuschalten. Diese Funktion kann genutzt werden
um die USV und Verbraucher bei einem Notfall wie z.B. Brandalarm abzuschalten. Wenn die Funktion EPO
aktiviert wurde, schaltet die USV den Leistungsteil und damit auch die Ausgänge sofort ab. Ein Datenspeichern
und geregeltes Herunterfahren der Computer ist dann nicht mehr möglich. Die USV verbleibt dann mit einer
Fehlermeldung.
Der Notabschaltkreis (EPO) ist gemäß IEC 60950 safety extra low voltage (SELV) ausgeführt. Die
Verlegung muss getrennt von anderen Stromkreisen über ein eigenes Kabel erfolgen.
Funktion
Nicht belegt
R×D (Übertragung zu externem Gerät)
TxD (Empfang von externem Gerät)
GND (allg. Signal)

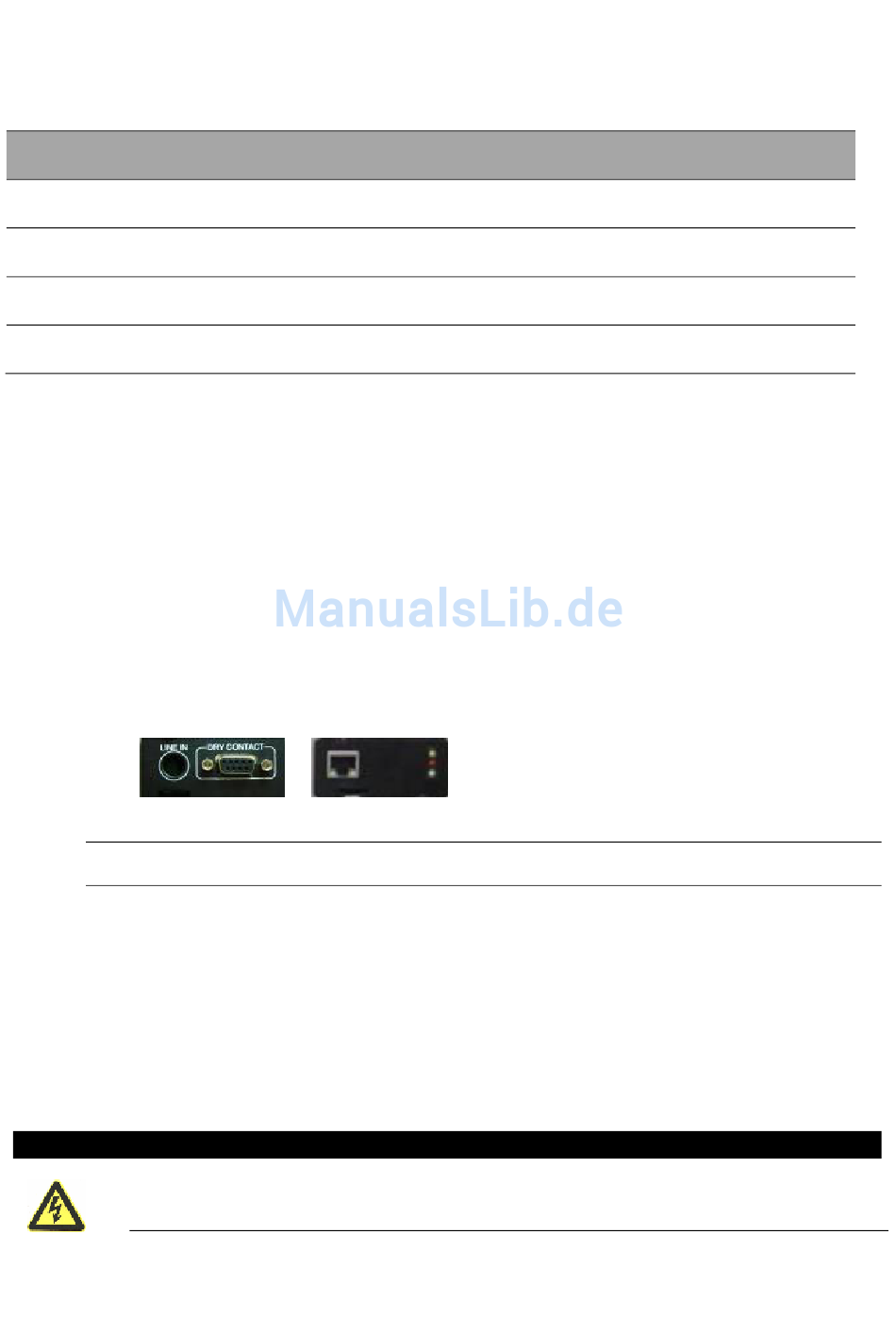

Abb. 23: Optionale Kommunikationsbaugruppen
WARNUNG
Richtung aus Sicht der USV
34
--
Out
In
--
