ANMERKUNG: Montageschienen sind für jedes einzelne Gehäuse erforderlich.

Einbau des Schienen-Bausatzes:

1. Bauen Sie die linke und rechte Schiene mit den rückwärtigen Schienen zusammen – wie in Abb. 4 sichtbar.
Ziehen Sie die Schrauben noch nicht fest. Passen Sie jede Schiene der Tiefe Ihres Racks an.
2. Wählen Sie eine passende Größe im Rack um Ihre USV zu positionieren (s. Abb. 5). Die Schiene benötigt je 4
Positionen im vorderen und rückwärtigen Teil des Racks.
3. Ziehen Sie die vier M5 Muttern seitlich für den Schienenzusammenbau fest (s. Abb. 4).
4. Fixieren Sie einen Schienensatz am vorderen Teil des Racks mit einer M5x12 Schraube und einer M5
Käfigmutter. Mit zwei M5 Käfigmuttern und zwei M5x12 Schrauben befestigen Sie den Schienensatz danach
am rückwärtigen Teil des Racks.
Wenn Sie zusätzlich EBP(s) installieren, platzieren Sie diese direkt unter der USV, damit
die gesamte Verkabelung zwischen den Gehäusen hinter der Frontabdeckung und somit
für den Benutzer unzugänglich verlegt werden kann.

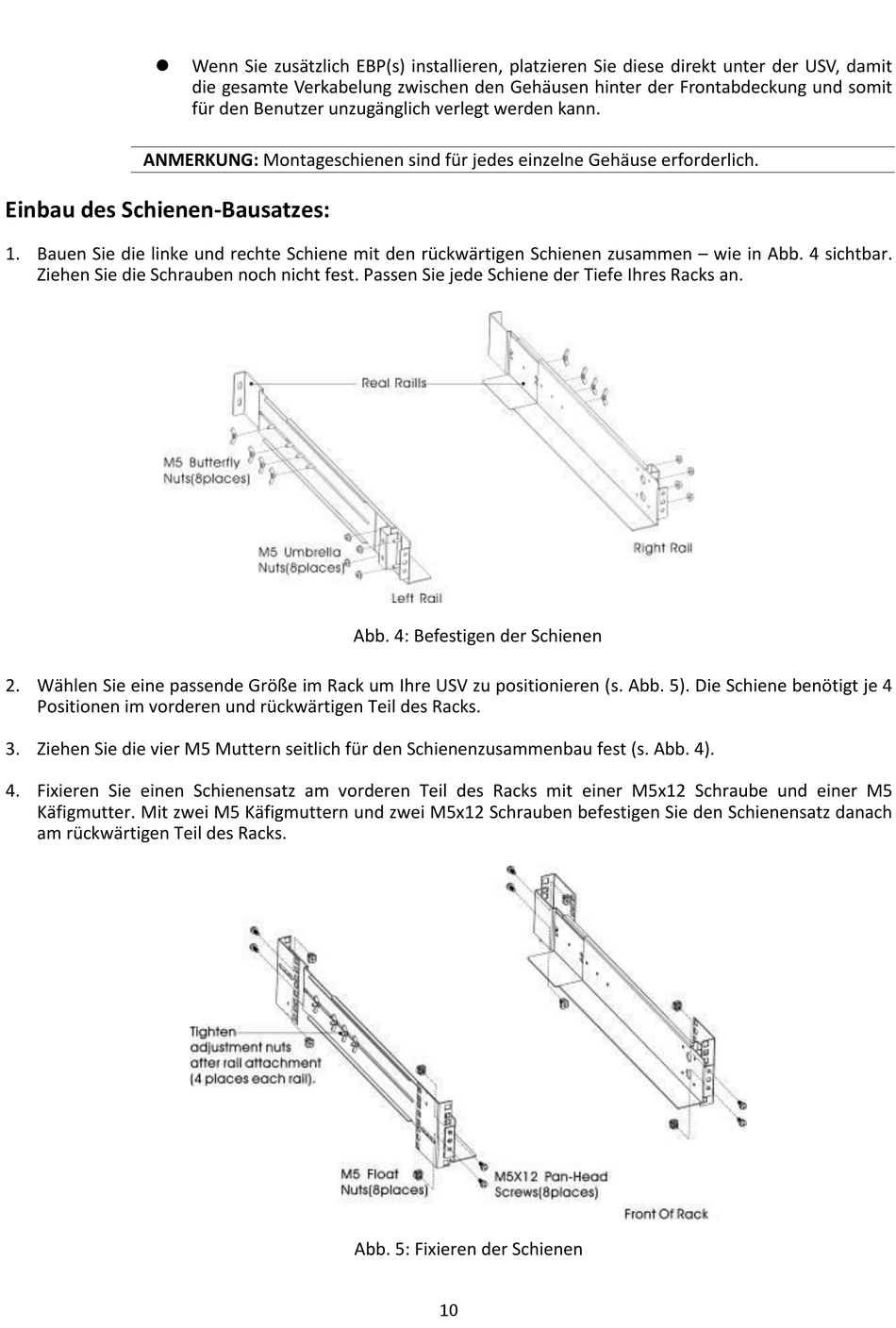

Abb. 4: Befestigen der Schienen
Abb. 5: Fixieren der Schienen
