Elektrischer Anschluss
38
7.4 Spezielle Anschlusshinweise
7.4.1 Anschlussbeispiele
Stromausgang 4 ... 20 mA HART
1

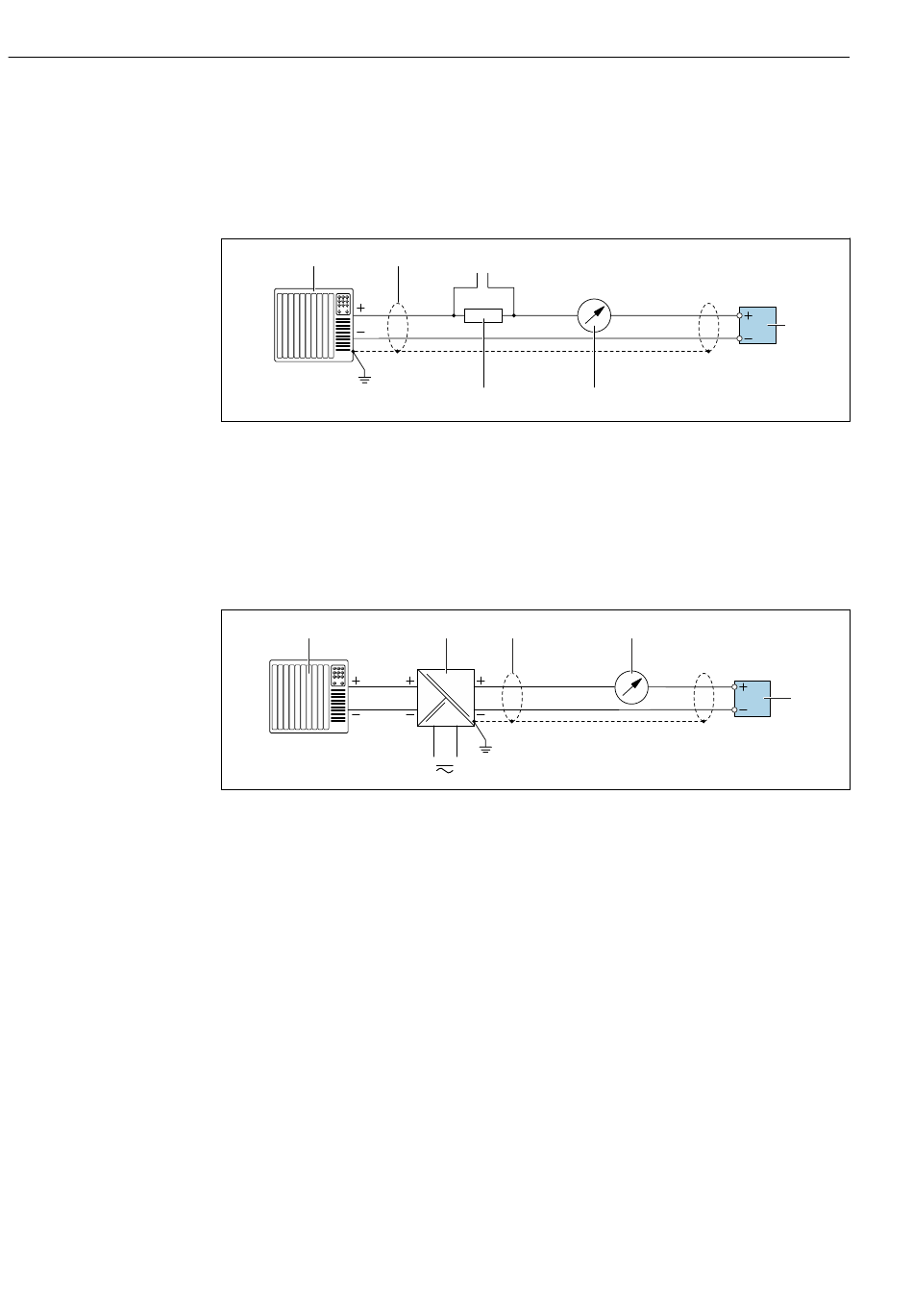

 8 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
3 Anschluss für HART-Bediengeräte →  64
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  170
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  170
6 Messumformer
1
 9 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Spannungsversorgung
3 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten →  170
5 Messumformer
2 3
4
2 3
Proline Cubemass C 300 HART
4...20 mA
5
4
4...20 mA
Endress+Hauser
6
A0029055
5
A0028762
