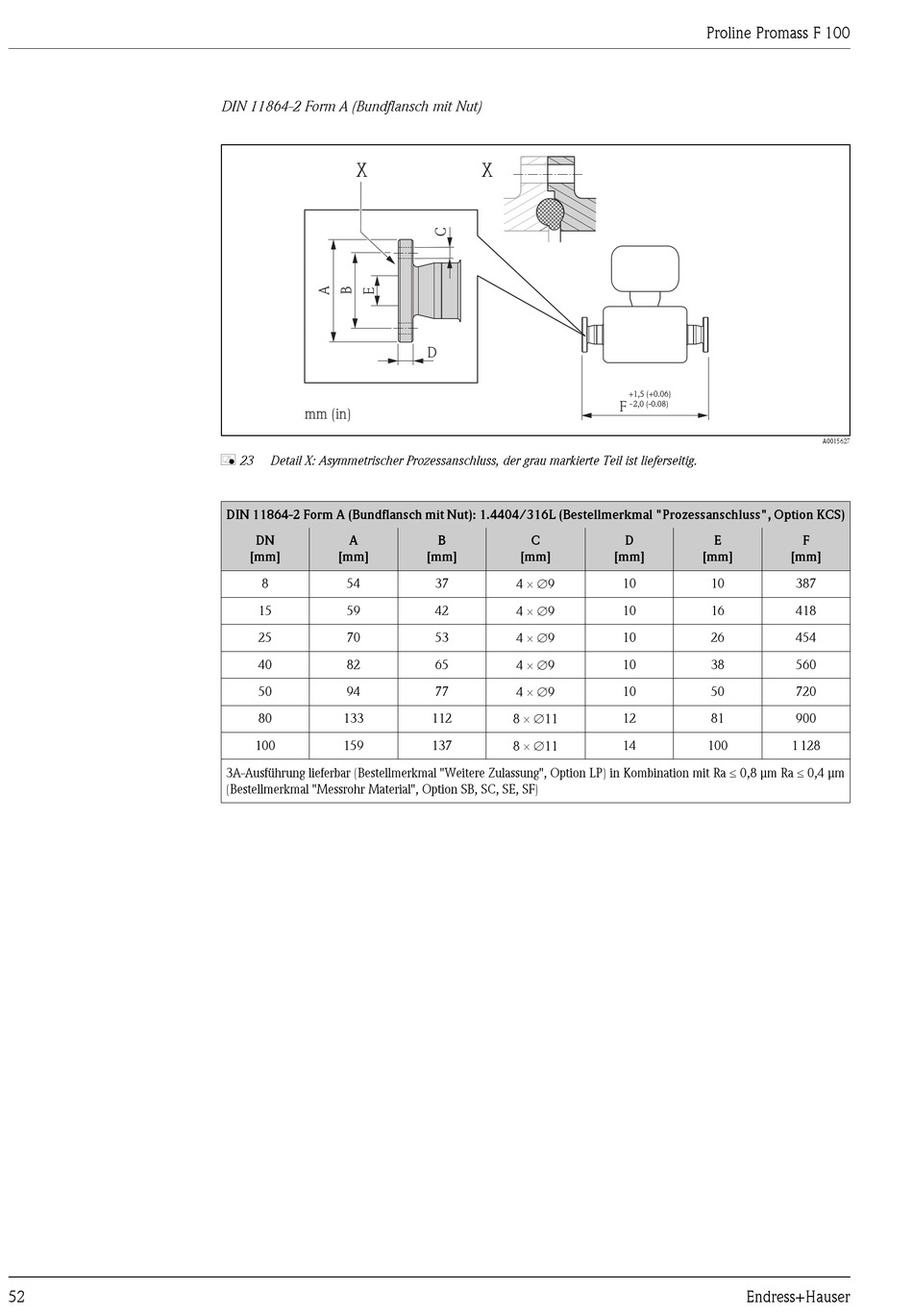

DIN 11864-2 Form A (Bundflansch mit Nut)
X
mm (in)
å 23 Detail X: Asymmetrischer Prozessanschluss, der grau markierte Teil ist lieferseitig.
DIN 11864-2 Form A (Bundflansch mit Nut): 1.4404/316L (Bestellmerkmal "Prozessanschluss", Option KCS)
DN A
[mm] [mm]
8 54
15 59
25 70
40 82
50 94
80 133
100 159
3A-Ausführung lieferbar (Bestellmerkmal "Weitere Zulassung", Option LP) in Kombination mit Ra £ 0,8 µm Ra £ 0,4 µm
(Bestellmerkmal "Messrohr Material", Option SB, SC, SE, SF)
X
D
B C
[mm] [mm]
37 4 ´ Æ9
42 4 ´ Æ9
4 ´ Æ9
53
4 ´ Æ9
65
4 ´ Æ9
77
8 ´ Æ11
112
8 ´ Æ11
137
Proline Promass F 100
+1,5 (+0.06)
F - 2,0 (-0.08)
D E
[mm] [mm]
10 10
10 16
10 26
10 38
10 50
12 81
14 100
Endress+Hauser
A0015627
F
[mm]
387
418
454
560
720
900
1 128
