6. Posizione di montaggio, direzione di flusso

Il contatore gas a pistoni rotanti tipo RABO può essere a scorrimento orizzontale o
verticale. Gli alberi dei pistoni e le tamburelle del totalizzatore devono sempre essere
allineate in orizzontale. Il totalizzatore si può ruotare fino a 355° per consentire una
lettura ottimale nelle diverse posizioni di montaggio / esercizio.

7. Montaggio / Collegamento

Attenzione! Non pulire in alcun caso il coperchio in plástica del
totalizzatore con un panno asciutto, poiché la carica elettrostatica
può causare pericolo di esplosione! Utilizzare sempre solo un
panno abbastanza umido! Prima del montaggio controllare che:
- le coperture protettive ovvero le pellicole siano state rimosse,
il contatore e gli accessori non presentino danni da trasporto,
-
- i pistoni ruotino senza impedimenti nella camera di misurazione (per es. Mediante
soffiatura)
- e gli accessori siano completi (per es. connettori a spina, olio per il primo
riempimento).
Per il montaggio servono
- guarnizioni adatte ai gas in uso di volta in volta.

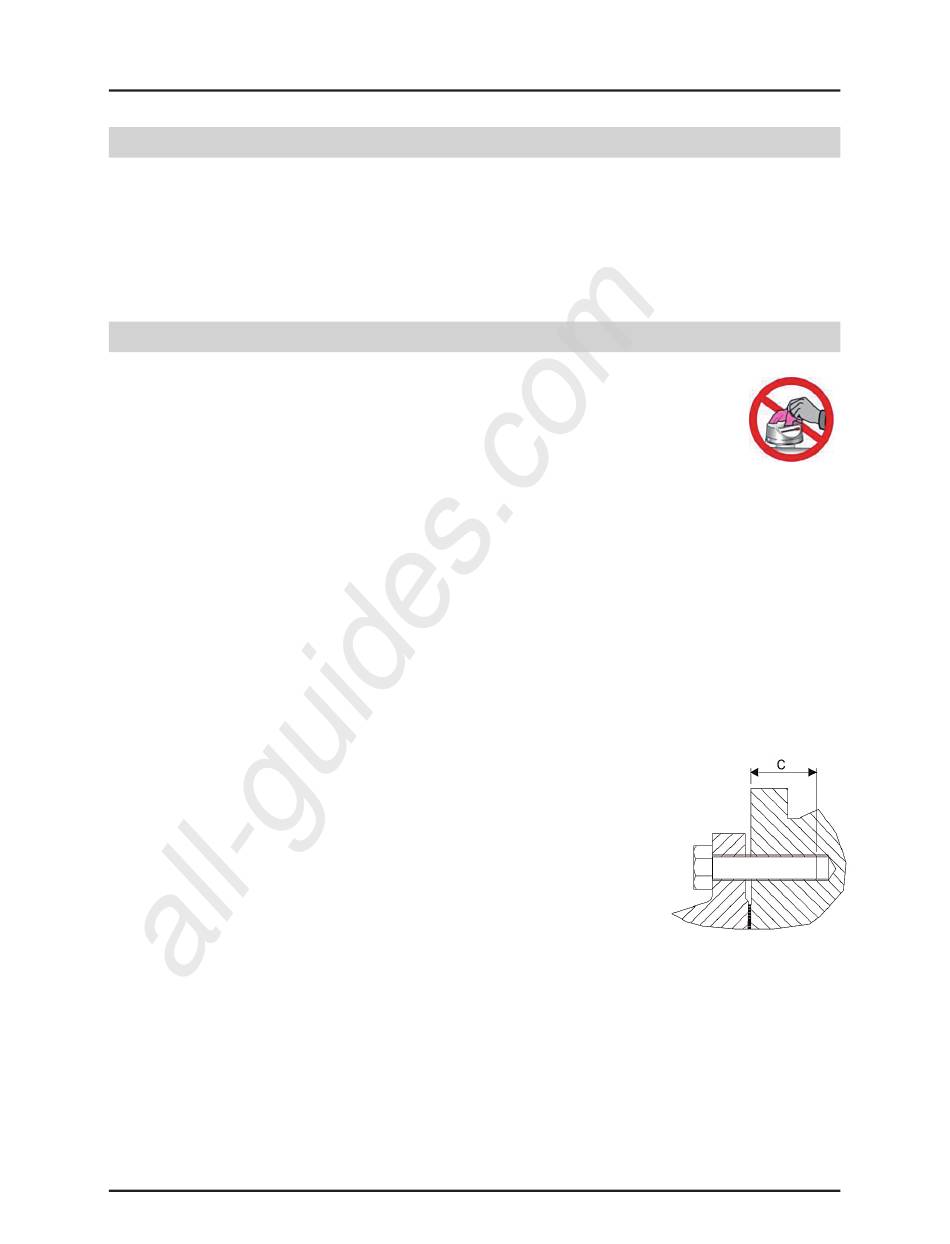

- Per installare il contatore nella tubatura, utilizzare viti
secondo DIN 931. La lunghezza delle viti (C) va scelta
in modo da garantire una profondità di avvitamento nel
contatore di 16mm a 22mm (M12 - M16) o 20 - 28mm
(M20). Il momento torcente raccomandato è indicato
nella tabella e non deve eccedere i seguenti valori:
50 Nm per l' M12 e 100 Nm per l' M16 e M20.
