6. Inbouwpositie, doorstroomrichting

De rotorgasmeter, type RABO kan zowel horizontaal als verticaal doorstroomd worden.
De zuigerassen en de telwerkrollen van het telwerk moeten altijd horizontaal zijn
uitgelijnd. Om optimaal in de verschillende inbouw-/bedrijfsposities af te kunnen lezen,
kan de telwerkkop tot 355° worden gedraaid.

7. Montage / Aansluiting

Waarschuwing!
elektrostatische ontlading mag u de plastic kap van het telwerk
nooit met een droge doek reinigen! Gebruik daarvoor altijd een
voldoende vochtige doek!
U gelieve voor de montage ervoor te zorgen,
- dat de beschermkappen c.q. folies verwijderd zijn,
- dat meters en toebehoren op transportschade gecontroleerd zijn,
- dat de zuigers gemakkelijk in de meetruimte draaien (bijv. door aanblazen),
- en dat de toebehoren op volledigheid (bijv. connectors, olie voor de eerste vulling)
gecontroleerd zijn.
Voor de montage heeft u nodig,
- voor de desbetreffende gassen geschikte pakkingen,

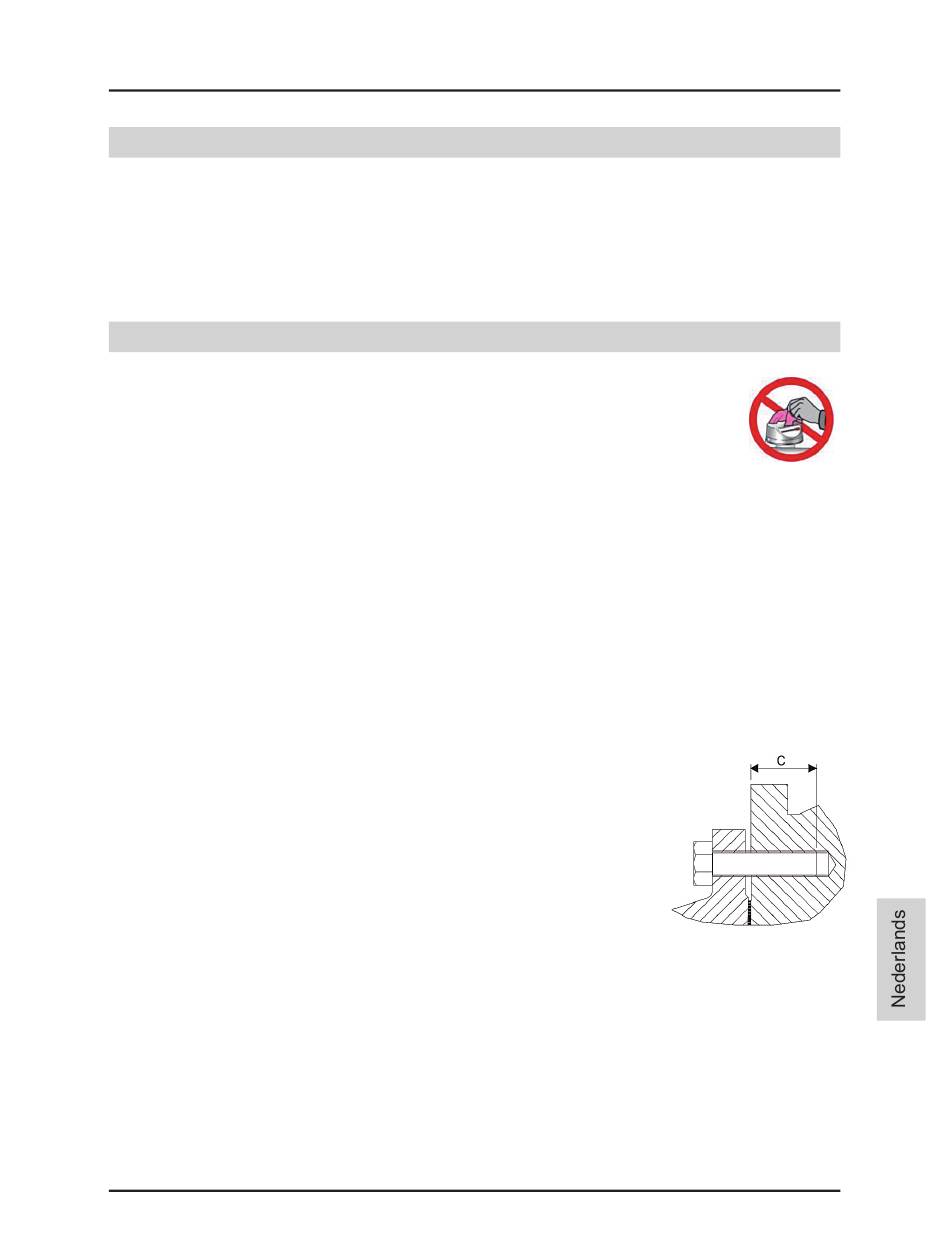

- Voor het inbouwen van de meter in de buisleiding moeten
schroeven conform DIN 931 worden gebruikt. De lengte
van de schroeven (C) moet dusdanig worden gekozen,
dat een inschroeflengte van 16 mm naar 22 mm
(M12 - M16) of 20 - 28 mm (M20) in de meter is
gewaarborgd. Het aanbevolen aandraaimoment is in
tabel aangegeven en mag de volgende waarde niet
overschrijden: 50 Nm voor M12 en 100 Nm voor M16 en M20.
