13. Druckmessstelle

Zum Anschluss von z. B. einem Druckaufnehmer ist eine Gerade-Einschraub-
Verschraubung nach DIN 2353 am Zählergehäuse vormontiert.
Der Druckmessstutzen ist mit p
d = 6 mm Stahlrohr nach DIN EN 10305-1 (z. B. Stahlsorte E 235) ausgelegt.
Achtung: Verbinden Sie die Gerade-Einschraubverschraubung nicht mit Rohren aus
nichtrostendem Stahl oder mit Rohren aus Nichteisen-Werkstoffen.
Hinweis: Verwenden Sie bitte ausschließlich Original Parker - Ermeto Rohrverschrau-
bungen. Die Funktionssicherheit ist nur gewährleistet, wenn die Werkstoffpaarung der
Verschraubungskomponente und dem Rohr zueinander passen. Für Umbauten und
Installationen von Zusatzgeräten empfehlen wir Ihnen unseren
ELSTER-Instromet-Kundendienst (Tel. +49/(0)6134-605-0/-346).

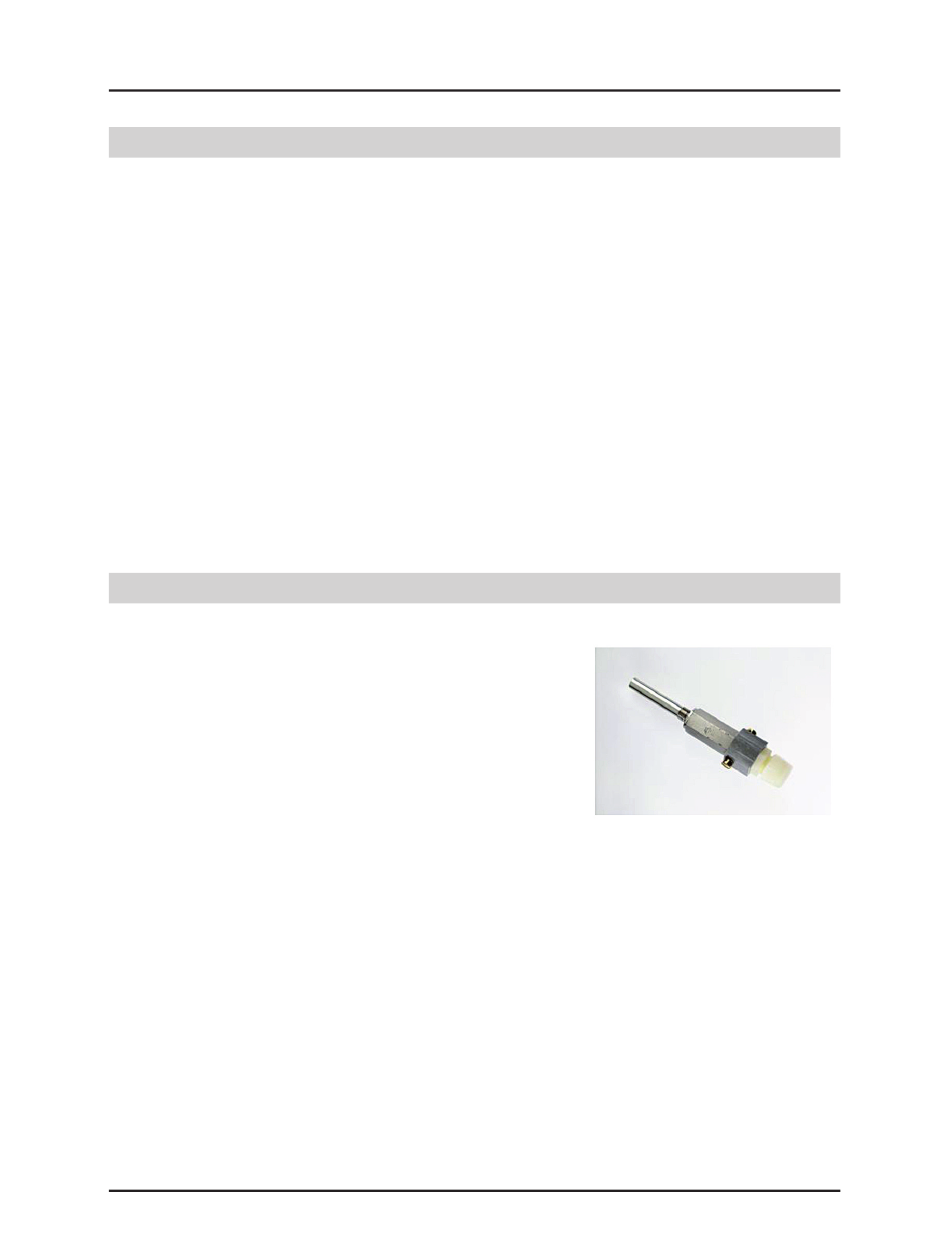

14. Temperaturmessstellen

Zur Messung der Gastemperatur im Zählergehäuse
können Sie max. zwei Temperaturfühler einsetzen.
Beachten Sie, dass die Temperaturmessung bei Me-
ssanlagen im Freien, durch den Einfluss der Umgeb-
ungstemperatur beeinflusst werden kann. Aus diesem
Grund sollten Sie die Messelemente außerhalb der
Rohrleitung ausreichend gegen Umgebungs-Tempe-
ratureinflüsse isolieren. Um eine optimale Wärmelei-
tung zu erreichen, füllen Sie außerdem die Temperaturtasche(n) mit einer Wärmeleit-
flüssigkeit bzw. -paste.
Sind Temperaturmessstellen im Zählergehäuse nicht vorgesehen, so ordnen Sie die
Temperaturmessung in der Rohrleitung vor dem Drehkolbengas-Zähler in einer
Entfernung bis 3 x DN an.
