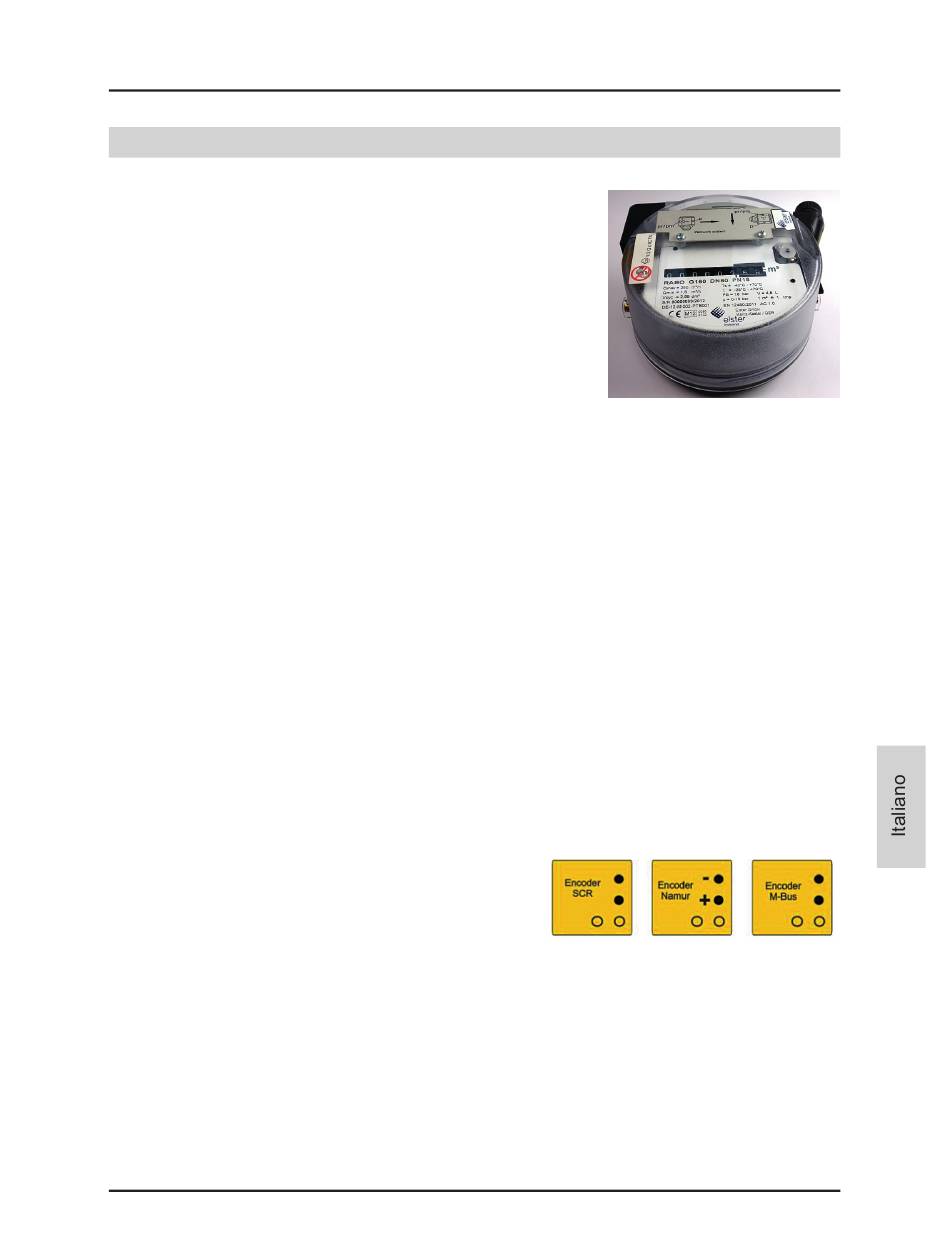

16. Absolut ENCODER S1D

- possiede le stesse caratteristiche della testa
totalizzatore S1D,
- utilizzabile su
totalizzatore principale,
- disponibile come
con presa
totalizzatore modello MI-2),
- l'encoder è idoneo
apparecchio supplementare
(convertitore di portata, memoria dati o sistema bus) in atmosfera potenzialmente
esplosiva (vedi tabella: Dati tecnici). Pertanto un apparecchio collegato alla
morsettiera terminale deve avere come minimo la seguente omologazione di
applicabilità:
[ Ex ia IIC ] per modelli con interfaccia Namur,
[ Ex ib IIC ] per modelli con interfaccia SCR e SCR Plus.
[ Ex nA [ic] IIC ] per zone 2 (Namur / SCR / SCR+).
La versione con interfaccia M-BUS non ha approvazione ATEX!
Posizionamento dell'Absolut ENCODER S1D sulla testa di totalizzazione impulsi
del contatore
- Collegare la sede di accoppiamento con il rispettivo bocchettone di raccordo sulla
presa operativa dell'apparecchio trainante (per es. MI-2; attenzione, rimuovere
il disco di acciaio del bocchettone).
- Fissare detta parte con la vite di sicurezza per impedirne l'estrazione.
- Per l'uso fiscale occorre piombare la vite di sicurezza.
Collegamento dell'encoder
- Per effettuare il collegamento utilizzare
solo cavi schermati (DIN EN 60079-14)
e tenere conto della corretta configurazione
dei pin (vedi targhetta adesiva accanto al
coperchio della morsettiera terminale),
- Nell'effettuare il collegamento dell'interfaccia Namur tenere conto della corretta
polarità del collegamento a 2 fili. L'interfaccia M-Bus e l'interfaccia SCR e SCR
Plus sono indipendenti per quanto riguarda la polarità.
