- Es besteht die Möglichkeit eine Schirmung aufzulegen, und mit einem Kabel
an das Gehäuse des Zählers oder an die Rohrleitung zu führen. Prüfen Sie vorher
unbedingt, ob das angewendete Erdungssystem ein beidseitiges Erden zulässt.
(Erdschleifen und Potentialunterschiede der Erdung)

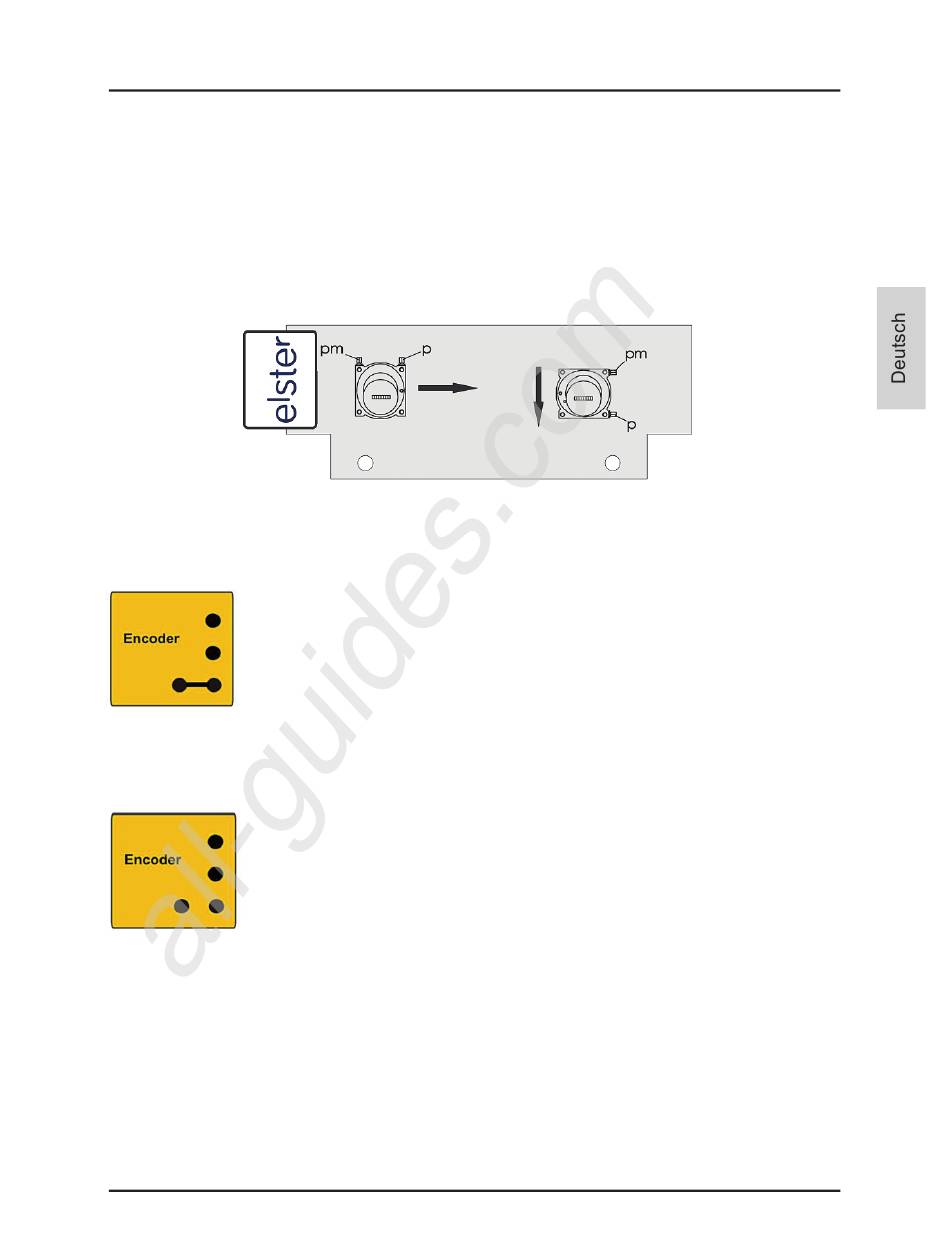

- Die Belegung der unteren zwei Klemmen in der Anschlussbox des Encoder-
Zählwerks bestimmt die Richtung des Gasdurchflusses:
Brücke der unteren Klemmen (Auslieferzustand): Oberes Zählwerk ist aktiviert.
Durchflussrichtung: von unten nach oben oder von rechts nach links.
Untere Klemmen unbelegt: Unteres Zählwerk ist aktiviert.
Durchflussrichtung: von links nach rechts oder von oben nach unten.
Für die Impulsausgabe an externe Geräte (z.B. an einen Mengenumwerter) kann ein
Impulsgeber (NF-Typ) aufgesteckt werden. Montieren Sie diesen (falls benötigt) wie
vorne unter Punkt 12 beschrieben.
