Kraftstoffleitung Und Dosierpumpe Einbauen - Bmw Inline Einbauanleitung

2
3
1

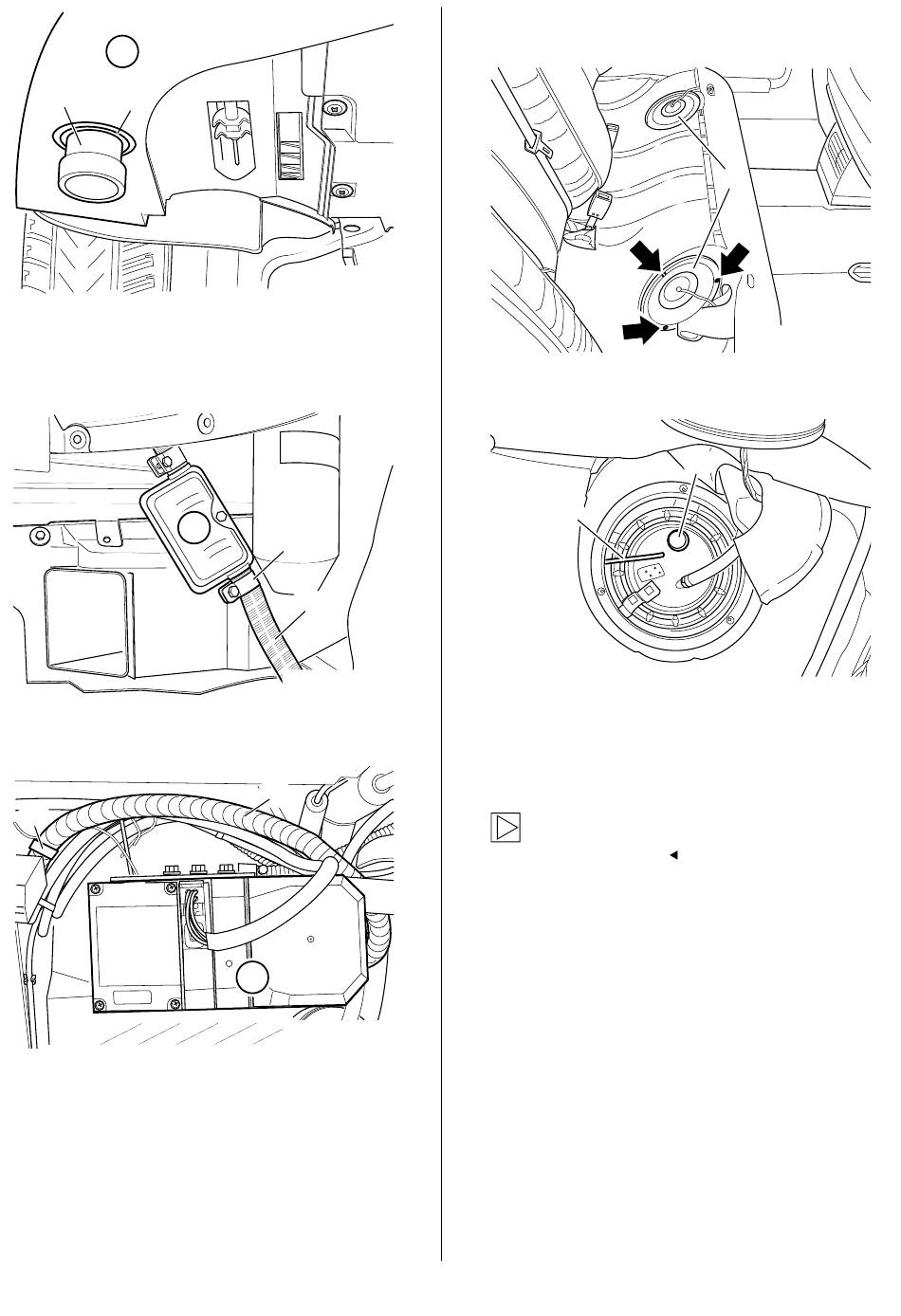

Gummitülle (1) einclipsen.
Abgasrohr (3) einführen und benötigte Länge ermit-
teln, ggf. Abgasrohr mit einer Eisensäge kürzen.
Das Abgasrohr (3) sollte ca. 10 mm aus der
Stoßfängerunterverkleidung (2) herausragen.
Abgasrohr (1) ausrichten und mit Rohrschelle (3)
am Schalldämpfer (2) befestigen.
3
Ansaugluftschlauch (1) mit schwarzer Abschluß-
kappe (3) versehen und am Standheizgerät (2) mit
einer Schlauchschelle befestigen.
Ansaugluftschlauch (1) mit Kabelbändern befesti-
gen.
12
F 39 64 235 R
2
3
1
F 39 64 231 R
1
2
F 39 64 233 R
9. Kraftstoffleitung und Dosier-
pumpe einbauen
Abdeckungen (1) der Tankarmaturen unter der
Rücksitzbank rechts und links ausbauen.
1
Kraftstofflexrohr (1) von der rechten Tankarmatur
unter dem Sitzkasten nach links durchschieben
und unter den Fahrzeugboden verlegen.
Kappe oben am Stutzen (2) mit Universalmesser
abtrennen.
Das Kapitel 2, Füllstandsgeber prüfen ist
unbedingt zu beachten.
1
F 39 64 078 R
2
F 39 64 079 R
