Montaje e instalación
IMPORTANTE
Los reposabrazos se ajustan en la posición más baja del mismo
modo.
▸ Al ajustar a la posición más baja, el cinturón que está debajo
del reposabrazos debe abrirse y pasarse por dentro del
chasis del respaldo.

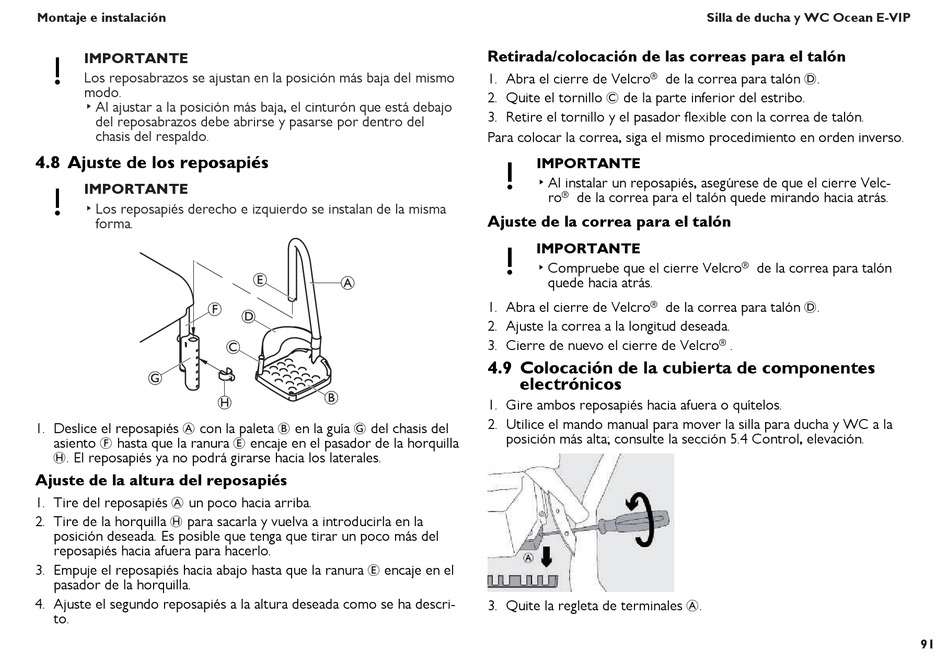

4.8 Ajuste de los reposapiés
IMPORTANTE
▸ Los reposapiés derecho e izquierdo se instalan de la misma
forma.
1. Deslice el reposapiés A con la paleta B en la guía G del chasis del
asiento F hasta que la ranura E encaje en el pasador de la horquilla
H. El reposapiés ya no podrá girarse hacia los laterales.
Ajuste de la altura del reposapiés
1. Tire del reposapiés A un poco hacia arriba.
2. Tire de la horquilla H para sacarla y vuelva a introducirla en la
posición deseada. Es posible que tenga que tirar un poco más del
reposapiés hacia afuera para hacerlo.
3. Empuje el reposapiés hacia abajo hasta que la ranura E encaje en el
pasador de la horquilla.
4. Ajuste el segundo reposapiés a la altura deseada como se ha descri-
to.
Retirada/colocación de las correas para el talón
1. Abra el cierre de Velcro® de la correa para talón D.
2. Quite el tornillo C de la parte inferior del estribo.
3. Retire el tornillo y el pasador flexible con la correa de talón.
Para colocar la correa, siga el mismo procedimiento en orden inverso.
IMPORTANTE
▸ Al instalar un reposapiés, asegúrese de que el cierre Velc-
ro® de la correa para el talón quede mirando hacia atrás.
Ajuste de la correa para el talón
IMPORTANTE
▸ Compruebe que el cierre Velcro® de la correa para talón
quede hacia atrás.
1. Abra el cierre de Velcro® de la correa para talón D.
2. Ajuste la correa a la longitud deseada.
3. Cierre de nuevo el cierre de Velcro®.
4.9 Colocación de la cubierta de componentes
electrónicos
1. Gire ambos reposapiés hacia afuera o quítelos.
2. Utilice el mando manual para mover la silla para ducha y WC a la
posición más alta; consulte la sección 5.4 Control, elevación.
3. Quite la regleta de terminales A.
Silla de ducha y WC Ocean E-VIP
91
