Pfaff 285 Gebrauchsanleitung Seite 4

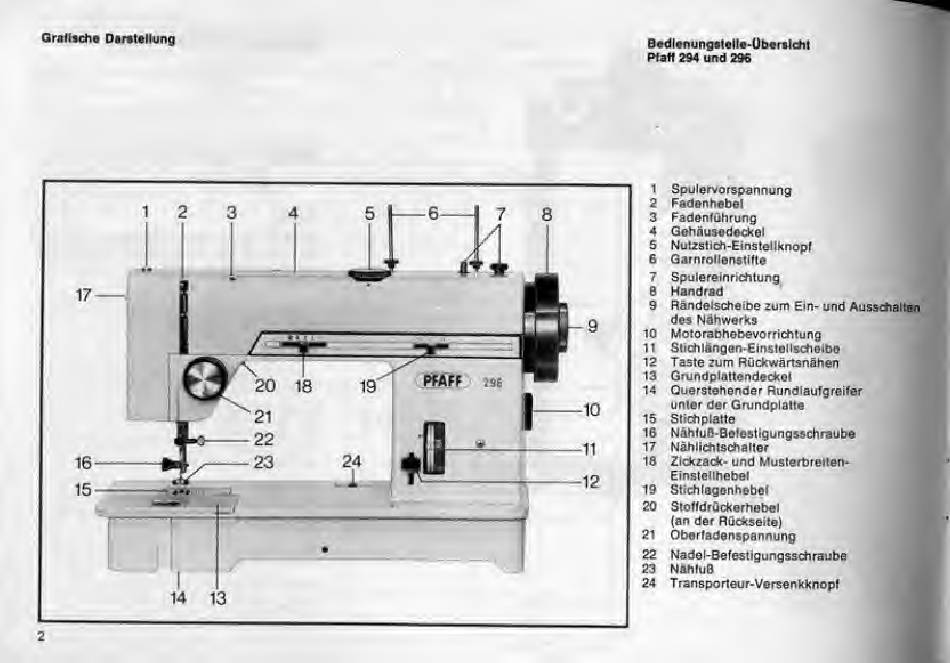

Grafische Darstellung
Bedlenungstelle-Überslcht
Pfaff 294 und 296
1 Spulervorspannung
2 Fadenhebel
3 Fadenführung
4 Gehäusedeckel
5 Nutzstich-Einstellknopf
6 Garnrollenstifte
7 Spulereinrichtung
8 Handrad
9 Rändelscheibe zum Ein- und Ausschalten
des Nähwerks
10 Motorabhebevorrichtung
11 Stichlängen-Elnstellscheibo
12 Taste zum Rückwärtsnähen
13 Grundplattendeckel
14 Querstehender Rundlaufgreifer
unter der Grundplatte
15 Stichplatte
16 Nähfuß-Befestigungsschraube
17 Nählichtschalter
18 Zickzack- und Musterbreiten-
Einstellhebel
19 Stichlagenhebel
20 Stoffdrückerhebel
(an der Rückseite)
21 Oberfadenspannung
22 Nadel-Befestigungsschraube
23 Nähfuß
24 Transporteur-Versenkknopf
2
