MDT Technologies JAL-0410D.02 Betriebsanleitung Seite 2

Montage und Anschluß Jalousieaktor JAL DC -
1. Montieren Sie den Jalousieaktor auf der Hutschiene. Place the Shutter Actuator on DIN 35mm rail.
2. Schließen Sie den Jalousieaktor am KNX Bus an. Connect the Shutter Actuator to the KNX bus.
3. Verkabeln Sie den Jalousieaaktor laut Zeichnung. Die Schaltkontakte sind sind durch vorgeschaltete Leitungschutzschalter abzusichern.
Wire up the Shutter Actuator as descripted in the circuit diagram. The switching contacts must be fused with a circuit breaker.
4. Busspannungsversorgung zuschalten. Switch on KNX power supply.
5. Versorgungsnetzspannung und Netzspannung Eingänge zuschalten.

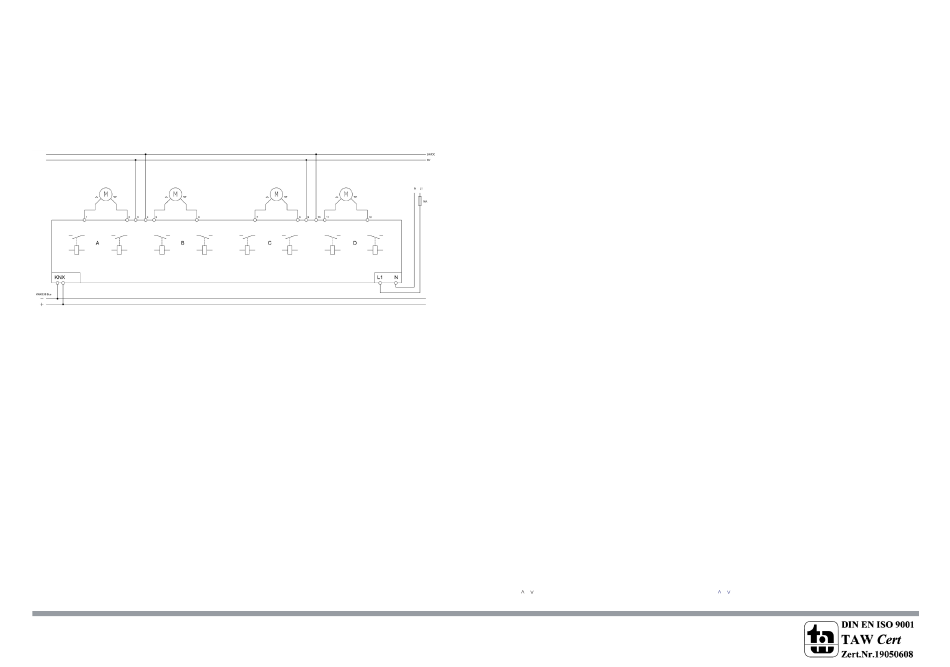

Anschluß JAL-0410D.02 - Exemplary circuit diagram JAL-0410D.02
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0316
Installation Shutter Actuator JAL DC
Switch up mains power suppy.
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Beschreibung Jalousieaktor JAL DC - Description Shutter Actuator JAL DC
Der MDT Jalousieaktor empfängt KNX/EIB Telegramme und steuert bis zu 8 Jalousien unabhängig voneinander. Jeder Kanal wird über zwei
monostabile Relais geschaltet. Die Jalousieaktoren in der Ausführung als Reiheneinbaugerät können zusätzlich über Taster am Aktor manuell
betätigt werden. Jeder Kanal ist durch die ETS individuell programmierbar. Zur Auswahl stehen Statusrückmeldungen,
Sperrfunktionen, zentrale Schaltfunktionen sowie umfangreiche Kalibrier- und Positionierfunktionen. Zusätzlich können pro Kanal bis zu 8
Szenarien programmiert werden. Bei Netzspannungsausfall werden alle Ausgänge ausgeschaltet. Für den Fall eines Busspannungsausfalles
oder einer Wiederkehr können die Schaltstellungen der Relais individuell für jeden Kanal programmiert werden. Für 24VDC Motoren ist der
JAL-0x10D.02 mit Polwendeschaltung zu verwenden. Bei den Reiheneinbaugeräten sind je zwei L-Anschlüsse intern gebrückt, die Auf- und
Unterputzgeräte haben einen gemeinsamen L- Anschluß. Dies minimiert den Verkabelungsaufwand und erhöht die Übersichtlichkeit der
Verdrahtung. Der MDT Jalousieaktor ist in Ausführungen zur Montage auf Hutschiene und Installation in der Schalterdose erhältlich.
Die Montage muss in trockenen Innenräumen erfolgen.
The MDT Shutter Actuator receives KNX/EIB telegrams and controls up to 8 independent shutter or sunblind drives. Each output uses two
monostable relays. The MDRC shutter Actuators can be operated manually via a push button. The outputs are parameterized individually
via ETS. The device provides extensive functions like status response, block functions, central function and positioning shutters, blinds and
other hangings. Additionally the device provides up to 8 scenes per channel. If the mains voltage fails, all outputs are switched off. After bus
voltage failure or recovery the position of the shutter is selected in dependence on the parameterization. For 24VDC motors it is necessary
to use the JAL-0x10D.02 with commutator circuit. The MRDC Shutter Actuators use a common power supply terminal for two channels.
The surface mounted and flush mounted MDT Shutter Actuators have a common power supply terminal. This feature simplifies the wiring
and increases clarity of the circuit. The MDT Shutter Actuator is available as modular installation device and flush mounted device for fixed
installation in dry rooms.
Inbetriebnahme Jalousieaktor JAL DC - Commissioning Shutter Acuator JAL DC
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt.de/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den Jalousieaktor.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the Shutter Actuator.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
Handbedienung Jalousieaktor JAL DC - Manually operating Shutter Actuator DC
1. Wählen Sie mit den < > Tasten den gewünschten Kanal aus.
2. Mit den Tasten können sie den Kanal schalten.
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
1. Select the desired channel with the < > buttons.
2. Use the buttons to switch the output.
