Inhaltszusammenfassung für ViewSonic PG800X

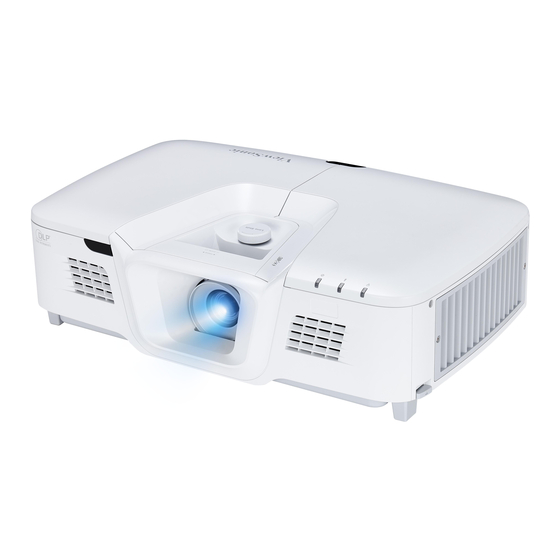

- Seite 1 PG800X/PG800W/PG800HD DLP Projektor Bedienungsanleitung Modell Nr. VS17080/VS17081/VS17082...
-
Seite 2: Informationen Zur Einhaltung Von Normen Und Bestimmungen
Informationen zur Einhaltung von Normen und Bestimmungen FCC Erklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufne- hmen, obwohl diese zu Betriebsstörungen führen können. - Seite 3 Wichtige Sicherheitshinweise Lesen Sie diese Hinweise. Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Mit einem weichen, trockenen Tuch reinigen. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleran- weisungen installieren.
-
Seite 4: Erklärung Zur Rohs2 Konformität
Erklärung zur RoHS2 Konformität Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee;... -
Seite 5: Produktregistrierung
Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Marken- zeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registri- erte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Associa- tion. -
Seite 6: Inhaltsverzeichnis
Inhalt Wichtige Sperren der Bedientasten ....41 Verwendung des Projektors an Sicherheitshinweise ..2 hohen Orten ........41 Einleitung......5 Verwendung der CEC-Funktion..42 Verwendung der 3D-Funktionen ..42 Leistungsmerkmale ......5 Steuern des Projektors in einem Lieferumfang........5 LAN-Umfeld ........43 Bedienelemente und Funktionen.. -
Seite 7: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. - Seite 8 - Orte mit sehr hoher Luftfeuchtigkeit oder hoher Konzentration von Staub und Zigarettenrauch. Hierdurch können optische Bauteile verunreinigt, die Nutzungsdauer des Projektors verringert und das Bild verdunkelt werden. - Orte in der Nähe von Feuermeldern - Orte mit Temperaturen über 40°C / 104°F - Orte in einer Höhe von über 3000 m (10000 Fuß).
-
Seite 9: Sicherheitsanweisungen Für Die Deckenmontage Des Projektors
Sicherheitsanweisungen für die Deckenmontage des Projektors Damit der Betrieb des Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde. -
Seite 10: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Einige Funktionen könnten an Ihrem Projektor nicht verfügbar sein. Die Leistung könnte je nach Modellausstattung variieren. • Energiesparfunktion zur Verringerung des Stromverbrauchs der Lampe um bis zu 80%, wenn für einen bestimmten Zeitraum kein Eingangssignal entdeckt werden kann •... -
Seite 11: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Lampenkontrollleuchte Linsenverstellrad Fokus- und Zoomringe Stromkontrollleuchte Temperaturkontrollleuchte • Enter • Power Führt den im On-Screen Display (OSD)- Schaltet den Projektor in den Menü ausgewählten Menübefehl aus. Standbymodus oder EIN. HDMI-Anschluss Anzeige • Color Mode Leuchtet blau, wenn ein HDMI Gerät an Dient der Auswahl eines verfügbaren den inneren HDMI-Anschluss Bildeinrichtungsmodus. -
Seite 12: Fernbedienung
Fernbedienung Wenn Sie die Tasten für die • (Keystone-Tasten) Fernsteuerung der Maus verwenden Dient der manuellen Korrektur von möchten (Page Up, Page Down, Bildverzerrungen, die durch den ), finden Sie unter „Verwendung der Projektionswinkel hervorgerufen Maus-Fernbedienung“ auf Seite 9 werden. weitere Einzelheiten. - Seite 13 • Mouse • (Meine Schaltfläche) Wechselt zwischen dem Normal- und Ermöglicht Ihnen, einen Direkttaste auf Mausmodus. der Fernbedienung zu bestimmen. Das Funktionselement wird im OSD-Menü PgUp, PgDn, : aktiv nach Drücken ausgewählt. auf Mouse. Auf dem Bildschirm zeigt ein Symbol an, das der Mausmodus aktiviert •...
-
Seite 14: Den Laser Pointer Verwenden
Den LASER Pointer verwenden Der Laserpointer ist ein Hilfsmittel für die professionelle Präsentationstechnik. Aktiviert bei Druck einen farbigen Lichtstrahl. Der Laserstrahl ist sichtbar. Um einen kontinuierlichen Laserstrahl zu erzeugen, muss die Taste Laser gedrückt und gehalten werden. Blicken Sie niemals in das Laserstrahlfenster, und richten Sie den Laserstrahl niemals auf den eigenen Körper oder auf andere Personen. -
Seite 15: Effektive Reichweite Der Fernbedienung
• Drücken Sie zum Rechtsklicken auf • Drücken Sie zum Steuern eines Anzeigeprogramms (auf einem angeschlossenen PC), das auf „Seite nach oben“- und „Seite nach unten“-Befehle reagiert (z. B. Microsoft PowerPoint), auf PgUp/PgDn. • Wenn Sie zum Normalmodus zurückwechseln möchten, drücken Sie erneut auf Mouse oder andere Tasten mit Ausnahme der auf die Maus bezogenen Multifunktionstasten. - Seite 16 • Wenn die Batterien leer sind oder die Fernbedienung für längere Zeit nicht verwendet wird, entfernen Sie die Batterien, um zu verhindern, dass sie auslaufen und die Fernbedienung beschädigen.
-
Seite 17: Aufstellen Des Projektors
Aufstellen des Projektors Auswählen des Standortes Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in einer der folgenden möglichen Positionen installiert werden: Tisch vorne Bei dieser Variante wird der Projektor in Bodennähe... -
Seite 18: Projektionsgrößen
Tisch hinten Bei dieser Variante wird der Projektor in Bodennähe hinter der Leinwand positioniert. Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion erforderlich ist. Stellen Sie Tisch hinten im Menü SYSTEM > Projektorposition ein, nachdem Sie den Projektor eingeschaltet haben. - Seite 19 Wenn die native Auflösung des Projektors XGA (1024 x 768) mit einem Projektionsverhältnis von 1,51~1,97 ist 4:3-Bild auf einer 4:3-Leinwand (b) Projektionsabstand (d) Vertikaler Versatz Bildschirmgröße (c) Bildhöhe min. max. min. max. Zoll Zoll Zoll Zoll Zoll Zoll 1524 1846 2400 68,6 1778...
- Seite 20 Für Modelle mit einem nativen Seitenverhältnis von 16:10 • 16:10 Bild auf einer 16:10 Leinwand • 16:10 Bild auf einer 4:3 Leinwand (e): Leinwand (f): Mitte der Objektivlinse Wenn die native Auflösung des Projektors WXGA (1280 x 800) mit einem Projektionsverhältnis von 1,21~1,57 ist 16:10 Bild auf einer 16:10 Leinwand (b) Projektionsabstand...
- Seite 21 16:10 Bild auf einer 4:3 Leinwand (b) Projektionsabstand (d) Vertikaler Versatz Bildschirmgröße (c) Bildhöhe min. max. min. max. Zoll Zoll Zoll Zoll Zoll Zoll 1524 1470 1912 1778 1715 2230 2032 1961 2549 1016 2286 2206 2867 1143 2540 2451 3186 1270 2794...
- Seite 22 Wenn die native Auflösung des Projektors 1080p (1920 x 1080) mit einem Projektionsverhältnis von 1,15~1,5 ist 16:9-Bild auf einer 16:9-Leinwand (b) Projektionsabstand (d) Vertikaler Versatz Bildschirmgröße (c) Bildhöhe min. max. min. max. Zoll Zoll Zoll Zoll Zoll Zoll 1524 1535 1995 59,8 1778...
-
Seite 23: Projektionslinse Vertikal Verschieben
Projektionslinse vertikal verschieben Die Steuerung der vertikalen Verschiebung der Objektivlinse ermöglicht eine flexible Installation des Projektors. Sie können den Projektor somit etwas ober- oder unterhalb der obersten Ebene des projizierten Bildes aufstellen. Sie können das Rad verwenden, um die Projektionslinse nach oben und unten innerhalb des erlaubten Rahmens und abhängig von der gewünschten Bildposition zu verschieben. -
Seite 24: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe „Lieferumfang“... - Seite 25 VGA-Kabel Computer oder Computer Adapterkabel für Component- A/V-Gerät Video zu VGA (D-Sub) Audiokabel Audioeingang oder Computer (für Component Signal) Audiokabel A/V-Gerät VGA-Kabel Computer oder Monitor VGA-DVI-A-Kabel S-Video-Kabel S-Video A/V-Gerät Anschluss Videokabel Videoanschluss A/V-Gerät (für S-Video/Video Signal) Audiokabel Audioeingang A/V-Gerät USB 5V/2A USB Aufladung Ausgang...
-
Seite 26: Anschließen Eines Computers Oder Monitors
(Dieser Anschluss könnte sich im Inneren des Projektors befinden. Öffnen Sie die Abdeckung vor der Nutzung.) HDMI- HDMI Dongle Anschluss MicroUSB Kabel (geteilt mit oberem IR Fernbedienungssensor und eine Trägerfrequenz von 38 KHz wird Fernbedienungskabel unterstützt) IR Ausgang (nur Auslöser) 12V Ausgang Eingeschaltet Bildschirm... -
Seite 27: Anschließen Eines Monitors
Bei einigen Notebooks werden externe Videoanschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden. Mit einer Tastenkombination wie z. B. FN + F3 oder der CRT/LCD-Taste wird die externe Anzeige ein- bzw. ausgeschaltet. Suchen Sie nach einer Funktionstaste mit der Aufschrift Strg CRT/LCD oder einem Monitor-Symbol auf der Tastatur des Notebooks. -
Seite 28: Gute Videoqualität
Unter „Anschließen eines Component-Video-Quellgerätes“ auf Seite 23 erfahren Sie, wie Sie den Projektor an ein Component-Video-Gerät anschließen können. Gute Videoqualität Die S-Video-Methode bietet eine bessere analoge Videoqualität als das standardmäßige Composite-Video. Wenn Ihre Videoquelle sowohl über einen Composite-Video- als auch einen S-Video-Ausgang verfügt, sollten Sie sich für die Verbindung über S-Video entscheiden. -
Seite 29: Anschließen Eines S-Video-Quellgerätes
Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden. Anschließen eines S-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über einen freien S-Video- Ausgang verfügt:... -
Seite 30: Wiedergabe Von Ton Über Den Projektor
Wiedergabe von Ton über den Projektor Sie können während einer Präsentation den Projektorlautsprecher verwenden und zudem separate verstärkte Lautsprecher an die AUDIO OUT Buchse des Projektors anschließen. Sie können auch ein Mikrofon verwenden, um Ton über den Lautsprecher des Projektors auszugeben, wenn das STANDARD >... -
Seite 31: Verwendung Der
Verwendung der Kabeldurchlassabdeckung (optional) Die Kabeldurchlassabdeckung hilft Ihnen beim Verdecken und Verlegen der Kabel, die an der Rückseite des Projektors angeschlossen sind. Dies ist besonders dann hilfreich, wenn der Projektor an der Decke oder Wand montiert ist. Stellen Sie sicher, dass die Kabel richtig mit dem Projektor verbunden sind. -
Seite 32: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Entfernen Sie die Schutzkappe (Falls verfügbar). Drücken Sie auf Power, um den Projektor zu starten. -
Seite 33: Verwendung Der Menüs
Verwendung der Menüs Der Projektor ist mit On-Screen Display (OSD)-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Die folgenden OSD-Bildschirmabbildungen dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Markierung Status... -
Seite 34: Verwendung Der Passwortfunktion
Verwendung der Passwortfunktion Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im On-Screen Display (OSD)-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. -
Seite 35: Einleitung Eines Passwortrückrufes
Einleitung eines Passwortrückrufes Drücken Sie 3 Sekunden lang auf der Fernbedienung auf Auto Sync. Auf dem Display des Projektors wird eine kodierte Nummer angezeigt. Notieren Sie die Nummer und schalten Sie den Projektor aus. Wenden Sie sich an ein Servicecenter vor Ort, um die Nummer zu dekodieren. -
Seite 36: Wechseln Des Eingangssignals
• Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung 5 Sekunden lang angezeigt. Anschließend wird die Meldung „PASSWORT EINGEBEN“ angezeigt, damit Sie es erneut versuchen können. Sie können auf Exit drücken, um abzubrechen, oder es mit einem anderen Passwort versuchen. Beachten Sie, dass die Passwort-Funktion zwar deaktiviert ist, Sie das alte Passwort jedoch für den Fall bereithalten sollten, dass Sie die Passwort-Funktion durch Eingabe des alten Passwortes wieder reaktivieren müssen. -
Seite 37: Einstellen Des Projizierten Bildes
Die Informationen zur aktuellen Quelle werden 3 Sekunden lang in der linken oberen Ecke des Bildschirmes angezeigt. Während Automatische Einstellung aktiv ist, wird das ViewSonic Logo angezeigt. Diese Funktion steht nur zur Verfügung, wenn PC D-Sub Eingangssignal (analoges RGB) ausgewählt ist. -
Seite 38: Feinabstimmung Der Bildschärfe
Feinabstimmung der Bildschärfe Stellen Sie die gewünschte Bildgröße Stellen Sie bei Bedarf durch Drehen des mit dem Zoomrad ein. Fokusrings die Bildschärfe ein. Korrektur der Schrägprojektion Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden manuellen Schritte durchführen. -
Seite 39: Auswahl Des Bildformats
• Verwendung des OSD-Menüs DISPLAY > Öffnen Sie das OSD-Menü und gehen Sie zum Menü Zoom. Drücken Sie auf Enter. Die Zoomleiste wird angezeigt. Wiederholen Sie die Schritte 2-4 im Abschnitt Verwendung der Fernbedienung weiter oben. Dieser anpassbare Bereich könnte je nach Seitenverhältnis variieren. Das Bild kann nur verschoben werden, nachdem es vergrößert wurde. -
Seite 40: Optimierung Der Bildqualität
In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. In diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden. Wenn das native Seitenverhältnis Ihres Projektors wie Seitenverhältni- folgt ist... seinstellung 16:9 16:10 Auto 16:9 Nicht verfügbar Nicht... -
Seite 41: Verwendung Von Bildschirmfarbe
Bildmodi für unterschiedliche Arten von Signalen Die für verschiedene Signaltypen verfügbaren Bildmodi sind im Folgenden aufgeführt. Max. Helligkeit-Modus: Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit erforderlich ist, beispielsweise in hell beleuchteten Räumen. Dynamisch-Modus: Eignet sich für Präsentationen bei Tageslicht und passt die Farben auf die des PCs oder Notebooks an. -
Seite 42: Einstellung Von Kontrast
Einstellung von Kontrast Rufen Sie das BILD > Kontrast Menü auf und drücken Sie auf Enter. Je höher der Wert ist, desto größer wird der Kontrast. Stellen Sie hiermit den maximalen Weiß-Anteil ein, nachdem Sie die Einstellung Helligkeit unter Berücksichtigung der ausgewählten Eingangsquelle und der räumlichen Gegebenheiten angepasst haben. -
Seite 43: Auswahl Einer Farbtemperatur
Rufen Sie das BILD > Erweitert > Gamma Menü auf und drücken Sie auf Gamma beschreibt die Beziehung zwischen Eingangsquelle und Bildhelligkeit. Auswahl einer Farbtemperatur Rufen Sie das BILD > Farbtemperatur Menü auf und drücken Sie auf Enter. Die Optionen, die für die Farbtemperatur zur Verfügung stehen, können sich je nach ausgewähltem Signaltyp unterscheiden. -
Seite 44: Einstellen Des Präsentations-Timers
Sehen Sie die Abbildung rechts, um zu erkennen, wie die Farben in Beziehung zueinander stehen. Wenn Sie z. B. Rot auswählen und als Gelb GRÜN Bereich 0 einstellen, wird im projizierten Bild nur reines Rot ausgewählt. Wenn Sie den Bereich erweitern, werden Rottöne in der Magenta Zyan Nähe zu Gelb und Magenta mit... -
Seite 45: Ausblenden Des Bildes
Drücken Sie auf , um Timer-Anzeige zu markieren, und legen Sie fest, ob der Timer auf dem Bildschirm angezeigt werden soll, indem Sie auf drücken. Auswahl Beschreibung Zeigt den Timer während der Präsentation auf der Leinwand Immer Zeigt den Timer während der letzten 1/2/3 Minuten auf der 1 min/2 min/3 min Leinwand an. -
Seite 46: Sperren Der Bedientasten
Wenn Blank gedrückt wurde, wechselt der Projektor automatisch in den Eco. ACHTUNG Sorgen Sie dafür, dass die Projektorlinse frei ist, da sich andernfalls die sich auf der Linse befindenden Objekte erhitzen oder verformen können oder Brandgefahr besteht. Sperren der Bedientasten Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z. -
Seite 47: Verwendung Der Cec-Funktion
Wenn Sie diesen Projektor unter anderen als den oben genannten extremen Bedingungen einsetzen, wird unter Umständen die automatische Abschaltfunktion aktiviert, um den Projektor vor Überhitzung zu schützen. In diesen Fällen sollten Sie nach Höhenmodus wechseln, um zu verhindern, dass die Abschaltfunktion aktiviert wird. Es wird hiermit jedoch nicht gewährleistet, dass dieser Projektor unter extremen Bedingungen jeglicher Art betrieben werden kann. -
Seite 48: Steuern Des Projektors In Einem Lan-Umfeld
Steuern des Projektors in einem LAN-Umfeld ® Der Projektor unterstützt Crestron -Software. Mit den richtigen Einstellungen für das Menü LAN-Steuerungseinstellungen können Sie den Projektor von einem Computer aus steuern, wobei Sie einen Webbrowser verwenden. Dabei müssen der Computer und der Projektor ordnungsgemäß... -
Seite 49: Steuern Des Projektors Aus Der Ferne Über Einen Webbrowser
Erkundigen Sie sich bei Ihrem ITS-Administrator nach den Einstellungen für IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway und DNS-Server. Drücken Sie auf , um die Einstellung auszuwählen, welche Sie verändern möchten, und drücken Sie anschließend auf Enter. Drücken Sie auf , um den Cursor zu verschieben, und drücken Sie auf um den Wert einzugeben. - Seite 50 Auf dieser Seite können Sie die AMX- und SNMP-Einstellungen ändern. Wenn in der Spalte AMX device discover (AMX Geräte Erkennung) ON (EIN) ausgewählt ist, kann der Projektor von AMX Controllern erkannt werden, die mit demselben Netzwerk verbunden sind. Einzelheiten zu AMX Device Discovery (AMX Geräte Erkennung) finden Sie auf der AMX Webseite auf http://www.amx.com/.
-
Seite 51: Eingabelänge
Achten Sie bitte auf die maximale Eingabelänge (einschließlich Leerstellen und Satzzeichen) in der folgenden Liste: Maximale Anzahl Kategorieelement Eingabelänge von Zeichen DHCP/Manual (keine Angaben) (DHCP/Manuell) IP Address (IP-Adresse) XXX.XXX.XXX.XXX Subnet Mask XXX.XXX.XXX.XXX (Subnet-Maske) Network (Netzwerk) Gateway XXX.XXX.XXX.XXX DNS Server XXX.XXX.XXX.XXX (DNS-Server) AMX device discovery Network Settings... -
Seite 52: Über Crestron E-Control
® Über Crestron e-Control ® Auf der Seite Crestron e-Control finden Sie eine Vielzahl virtueller Tasten, mit denen Sie den Projektor steuern und die projizierten Bilder anpassen können. Sie können auf drücken, um weitere Tasten anzuzeigen. i. Diese Tasten haben die gleiche Funktion wie die des OSD-Menüs und die auf der Fernbedienung. - Seite 53 i. Die Auswahl wird nur für das Crestron-Steuersystem verwendet. Erkundigen Sie sich bei Creston oder lesen Sie das Handbuch, um Informationen über das Setup zu erhalten. ii. Sie können den Projektor benennen und seinen Ort und die für ihn verantwortliche Person notieren. iii.
- Seite 54 Auf der Infoseite werden Informationen über den Projektor und sein Status angezeigt. Drücken Sie auf Exit (Beenden), um zur Seite für die Fernbedienung über ein Netzwerk zurückzuwechseln. Nachdem Sie auf die Taste „Contact IT Help“ (IT-Hilfe kontaktieren) gedrückt haben, wird das Fenster HELPDESK oben rechts geöffnet. Sie können dann Nachrichten an die Administratoren/Benutzer der RoomView™-Software senden, welche mit demselben LAN verbunden sind.
-
Seite 55: Verwendung Des Projektors Im Standbymodus
Verwendung des Projektors im Standbymodus Einige der Projektorfunktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. Um diese Funktionen zu verwenden, achten Sie auf die richtigen Kabelverbindungen. Informationen über Verbindungsmethoden finden Sie im Kapitel Verbindungen. Aktiver VGA-Ausgang Bei der Auswahl von Ein aus ENERGIEVERWALTUNG > Standby-Einstellungen > Aktiver VGA-Ausgang wird ein VGA-Signal ausgegeben, wenn Geräte an die COMPUTER IN 1 und COMPUTER OUT Anschlüsse angeschlossen wurden. -
Seite 56: Die Lautstärke Des Mikrofons Anpassen
Anpassen de Audio In 2 Einstellung Öffnen Sie das OSD-Menü und wechseln Sie zum Menü STANDARD > Audioeinstellungen > Audio In 2. Drücken Sie auf , um die Audioeingangsquelle für den AUDIO IN 2/MIC Port festzulegen. Dies wird die Verbindungsmethode für verschiedene Geräte beeinflussen, und woher der Ton kommt. -
Seite 57: Ausschalten Des Projektors
Ausschalten des Projektors Drücken Sie auf Power. Es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut auf Power. Nachdem der Kühlvorgang beendet wurde, ertönt ein „Strom-Aus-Signalton“. Trennen Sie das Netzkabel von der Netzsteckdose, wenn Sie beabsichtigen, den Projektor über einen längeren Zeitraum nicht zu verwenden. -
Seite 58: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die on-screen display (OSD)-Menüs je nach ausgewähltem Signaltyp variieren. Die Menüoptionen stehen zur Verfügung, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich. Hauptmenü... - Seite 59 Immer/1 min/2 min/3 min/ Timer-Anzeige Niemals Oben links/Unten links/ Präsentations- Timer Position Oben rechts/Unten rechts Timer STANDARD Timer-Zählmethode Runterzählen/Raufzählen Erinnerungs-Signalton Ein/Aus Zählen beginnen/Aus Aus/Testkarte/Notizblock / Muster Weltkarte/Notenlinien/ Trellisdiagramm Deaktiviert/5 min/10 min/ Timer 15 min/20 min/25 min/ 30 min Meldung Ein/Aus Schwarz/Blau/ViewSonic/ Startbild...
- Seite 60 Hauptmenü Untermenü Optionen Auto/Projektion (Projektorposition)/ Menüposition/Farbtemperatur/Helligkeit/ Meine Kontrast/3D-Einstellungen/Bildschirmfarbe/ STANDARD Schaltfläche Startbild/Meldung/Schnelle Auto-Suche/CEC/ DCR/Verd. Untertitel/Energiesparen/Einfrieren/ INFORMATIONEN/Bildformat/USB Strom 3D-Brille DLP/3D VESA Auto/Aus/Frame Sequential/Frame- 3D-Synchronisierung 3D-Einstellungen Packing/Oben-Unten/ Seite-an-Seite 3D-Synchronisierung Deaktiviert/Umkehren umkehren HDMI-Format Auto/RGB/YUV HDMI- Auto/Verbessert/ Einstellungen HDMI-Bereich Normal LAN Einstellungen DHCP EIN/Statische IP IP-Adresse von Projektor Subnet-Maske LAN-Steuerungs-...
- Seite 61 Hauptmenü Untermenü Optionen Mehrsprachiges OSD- Sprache Menü Auswahl Tisch vorne/Tisch Projektorposition hinten/Decke hinten/ Decke vorne 5 s/10 s/15 s/20 s/25 s/ Menü-Anzeigezeit 30 s Menüeinstellungen Mitte/Oben links/Oben Menüposition rechts/Unten links/ Unten rechts 6. SYSTEM Höhenmodus Ein/Aus Schnelle Auto-Suche Ein/Aus Passwort ändern Sicherheitseinstell.
-
Seite 62: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung Siehe „Verwendung von Bildschirmfarbe“ auf Seite 36 für Bildschirmfarbe weitere Einzelheiten. Siehe „Auswahl des Bildformats“ auf Seite 34 für weitere Bildformat Einzelheiten. Siehe „Korrektur der Schrägprojektion“ auf Seite 33 für Schrägposition weitere Einzelheiten. Zeigt die Seite zur Anpassung der Position an. Verschieben Sie das projizierte Bild mit den Richtungspfeiltasten. - Seite 63 Funktion Beschreibung Siehe „Auswahl des Bildmodus“ auf Seite 35 für weitere Farbmodus Einzelheiten. Siehe „Einstellung von Helligkeit“ auf Seite 36 für weitere Helligkeit Einzelheiten. Siehe „Einstellung von Kontrast“ auf Seite 37 für weitere Kontrast Einzelheiten. Siehe „Auswahl einer Farbtemperatur“ auf Seite 38 Farbtemperatur „Bevorzugte Farbtemperatur einstellen“...
- Seite 64 Funktion Beschreibung Computer Die Auswahl von Aktivieren ermöglicht dem Projektor sich automatisch einzuschalten, wenn das VGA Signal über das VGA Kabel geführt wird. Gerät autom. Siehe „Verwendung der CEC-Funktion“ auf Seite 42 für einschalten weitere Einzelheiten. Direkt Strom Ein Die Auswahl von Ein ermöglicht die automatische Einschaltung des Projektors, sobald dieser über das Netzkabel mit Strom versorgt wird.
- Seite 65 Funktion Beschreibung Audioeinstellun- Siehe „Einstellung des Tons“ auf Seite 50 für weitere Einzelheiten. Präsentations- Siehe „Einstellen des Präsentations-Timers“ auf Seite 39 für weitere Einzelheiten. Timer Der Projektor kann mehrere Testmuster anzeigen. Dies hilft Ihnen bei der Einstellung der Bildgröße und der Bildschärfe, Muster so dass Sie sicherstellen können, dass das projizierte Bild nicht verzerrt erscheint.
- Seite 66 Funktion Beschreibung Filtereinstellun- Siehe „Verwendung des Staubfilters (optionales Zubehör)“ auf Seite 65 für weitere Einzelheiten. Aktiviert oder deaktiviert die DCR (Dynamic Contrast Ratio)-Funktion. Wenn Sie Ein auswählen, wird die Funktion aktiviert und der Projektor wechselt den Lampenmodus automatisch zwischen Normal- und Sparmodus, je nach entdecktem Eingangsbild.
- Seite 67 Funktion Beschreibung Legt die Sprache des On-Screen Display (OSD)-Menüs Sprache fest. Siehe „Verwendung der Menüs“ auf Seite 28 für weitere Einzelheiten. Siehe „Auswählen des Standortes“ auf Seite 12 für Projektorposition weitere Einzelheiten. Menü-Anzeigezeit Legt fest, für wie lange das OSD-Menü nach der letzten Tastenbetätigung aktiviert bleibt.
- Seite 68 Funktion Beschreibung Quelle Zeigt die aktuelle Signalquelle an. Farbmodus Zeigt den ausgewählten Modus im Menü BILD an. Auflösung Zeigt die native Auflösung des Eingangssignals an. Farbsystem Zeigt das Eingangssystemformat an. IP-Adresse Zeigt die IP-Adresse des Projektors an. Aktueller MAC-Adresse Systemstatus Zeigt die MAC-Adresse des Projektors an.
-
Seite 69: Wartung
Wartung Pflege des Projektors Sie müssen das Objektiv bzw. den Filter (optionales Zubehör) regelmäßig reinigen. Entfernen Sie keine Bauteile des Projektors. Kontaktieren Sie Ihren Händler, wenn ein Teil des Projektors ausgetauscht werden muss. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. •... -
Seite 70: Verwendung Des Staubfilters (Optionales Zubehör)
Verwendung des Staubfilters (optionales Zubehör) ACHTUNG • Es wird empfohlen, dass der Staubfilter alle 100 Stunden nach der Installation des Staubfilters gereinigt wird. • Schalten Sie den Projektor aus und trennen Sie ihn von der Stromversorgung, bevor Sie den Filter installieren oder entfernen. •... -
Seite 71: Lampeninformationen
Setzen Sie den Staubfilter wieder auf. Den Filter-Timer zurücksetzen Öffnen Sie das OSD-Menü und wechseln Sie zum ERWEITERT > Filtereinstellungen Menü. Drücken Sie auf Enter. Es wird dann die Seite Filtereinstellungen angezeigt. Markieren Sie Filterstunden zurücksetzen und drücken Sie auf Enter. Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Filter-Timer zurücksetzen möchten. -
Seite 72: Lampenbetriebszeit Verlängern
Lampenbetriebszeit verlängern Die Projektionslampe ist ein Verschleißteil. Um die Lampenbetriebsdauer nach Möglichkeit zu verlängern, können Sie folgende Einstellungen im OSD-Menü vornehmen. Einstellung Lampenmodus Im Modus Eco ist die Geräuschemission vermindert, und die Leistungsaufnahme ist um 20% geringer. Bei Auswahl des Modus Eco wird die Lichtstärke reduziert, und die projizierten Bilder erscheinen dunkler. -
Seite 73: Zeit Des Lampenaustausches
Zeit des Lampenaustausches Bitte installieren Sie eine neue Lampe oder wenden Sie sich an Ihren Händler, wenn LAMP (Kontrollleuchte) aufleuchtet. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. ACHTUNG Die LAMP (Kontrollleuchte) und Temperaturkontrollleuchte leuchten auf, wenn die Lampe zu heiß... - Seite 74 Signalleuchten Signalleuchte Status und Beschreibung Betriebsanzeigen Blau Standby-Modus Blinkend Einschalten Blau Normaler Betrieb Blau Blau Normale Abkühlung beim Ausschalten (3 Sek.) Blinkend Herunterladend Burn-in aus Blau Blau Blau Lampenanzeigen Blau Erste Lampe-Fehler beim Abkühlen (60 Sek.) Blinkend Lampenfehler im normalen Betrieb (30 Sek.) CW Start fehlgeschlagen (30 Sek.) Blau Temperaturanzeigen...
-
Seite 75: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss am Über das Netzkabel wird kein Strom Projektor und in die Steckdose. Wenn die Steckdose zugeführt. über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 76: Technische Daten
Technische Daten Abmessungen 469,5 mm (B) x 139,8 mm (H) x 316,24 mm (T) (inklusive Auswölbungen) FOCUS ZOOM 469,5 316,24 139,8 Deckenmontage Schrauben für Deckenmontage: M4 x 8 (Max. L = 8 mm) 3.50 286.20 Einheit: mm 291.20... -
Seite 77: Ir-Steuerungstabelle
IR-Steuerungstabelle Taste Format Byte1 Byte2 Byte3 Byte4 PgDn PgUp Blank Auto sync Oben Unten Nach links Rechts Color Mode Stumm Enter Gerät EIN Präsentations-Timer Exit Eco Mode Menu Mouse Maus links Maus rechts Source Pattern Eigene Taste HDMI Volume+ Volume- Vergrößern Bildformat Video... -
Seite 78: Rs232-Befehlstabelle
Adresscode Code 1 83F4 Code 2 93F4 Code 3 A3F4 Code 4 B3F4 Code 5 C3F4 Code 6 D3F4 Code 7 E3F4 Code 8 F3F4 RS232-Befehlstabelle <Polzuweisung für diese beiden Enden> Beschreibung Beschreibung RTSZ CTSZ <Schnittstelle> RS-232-Protokoll Baudrate 115200 bit/s (Standard) Datenlänge 8 Bit Paritätskontrolle... - Seite 79 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Schreiben Startbild Startbild 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 ViewSonic Startbild aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x04 0x6B 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A Lesen...
- Seite 80 Tisch vorne 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E Tisch hinten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F Schreiben Projektor- Decke hinten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60 position Decke vorne 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61 Projektorposi- 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00...
- Seite 81 Seitenverhältnis 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 Automatisch Bildformat 4:3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 Bildformat 16:9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65 Bildformat 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66 16:10 Schreiben Bildformat...
- Seite 82 Verringern 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68 Schreiben Schrägpo- Erhöhen 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x01 0x69 sition - Vertikal Schrägposition 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0A Lesen Status 0x69 Max.
- Seite 83 Schwächerer 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71 Zuwachs Schreiben Stärkerer Zunahme 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x01 0x72 Zuwachs 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x13 Lesen Zunahme 0x72 Standbild ein 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x01 0x60 Schreiben Standbild aus...
- Seite 84 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67...
- Seite 85 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85 Schreiben 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86 HDMI Format Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87 HDMI 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 Lesen Formatstatus 0x86...
- Seite 86 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 Code 1 0xA0 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 Code 2 0xA1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 Code 3 0xA2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 Code 4 0xA3 Schreiben...
- Seite 87 Menü 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61 Beenden 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B Oben 0x5D 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C Unten 0x5E Fernbedie-...
-
Seite 88: Timingtabelle
Timingtabelle Analog RGB Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 x 480 60/72/75/85 SVGA 800 x 600 60/72/75/85 1024 x 768 60/70/75/85 1152 x 864 1280 x 768 15:9 WXGA 1280 x 800 16:10 60/75/85 1360 x 768 16:9 Quad-VGA 1280 x 960 60/85 SXGA... - Seite 89 HDMI Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) 640 x 480 SVGA 800 x 600 1024 x 768 1280 x 768 15:9 WXGA 1280 x 800 16:10 1360 x 768 16:9 Quad-VGA 1280 x 960 SXGA 1280 x 1024 SXGA+ 1400 x 1050 WXGA+ 1440 x 900 16:10...
- Seite 90 3D (HDMI Signal enthalten) Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) SVGA 800 x 600 60* / 120** 1024 x 768 60* / 120** 1280 x 720 16:9 50* / 60* / 120** WXGA 1280 x 800 16:9 60* / 120** WXGA 1366 x 768 16:9...
-
Seite 91: Component-Video
Component-Video Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) HDTV (1080p) 1920 x 1080 16:9 50 / 60 HDTV (1080i) 1920 x 1080 16:9 50 / 60 HDTV (720p) 1280 x 720 16:9 50 / 60 SDTV (480p) 720 x 480 4:3 / 16:9 SDTV (576p) 720 x 576 4:3 / 16:9... -
Seite 92: Technische Daten Des Projektors
Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. In Ihrer Region sind nicht alle Modelle verfügbar. Modellname PG800X PG800W PG800HD Produktspezifikation Auflösung 0,55" XGA 0,65" WXGA 0,65" 1080p (1024 x 768) (1280 x 800) (1920 x 1080) Projektionsverhältnis... -
Seite 93: Umgebungsbedingungen
Umgebungsbedingungen Betriebstemperatur 0°C–40°C auf Meereshöhe Betriebshöhe 0–1499 m bei 5°C–35°C 1500–3000 m bei 5°C–25°C (mit Höhenmodus eingeschaltet) Relative Luftfeuchtigkeit 10%–90% (nicht kondensierend) bei Betrieb... -
Seite 94: Kundendienst
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_deu@ Deutschland eu/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_at@ Österreich eu/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/... -
Seite 95: Eingeschränkte Garantie
Betrieb außerhalb der Produktspezifikationen. c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. - Seite 96 Garantie der Marktgängigkeit und der eignung für einenbestimm- ten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hinder- nisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Ge- schäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie ande-...
