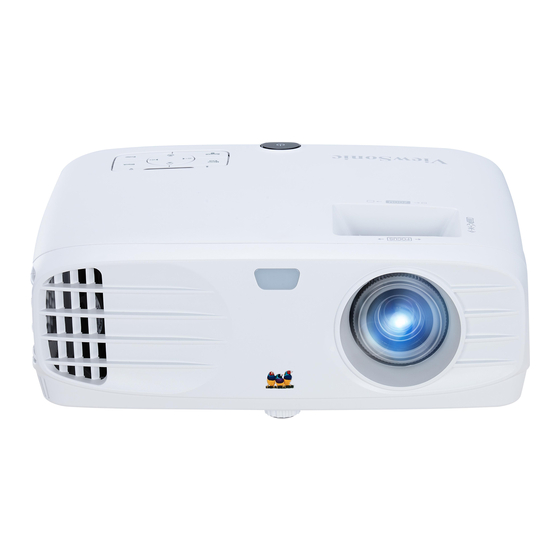

- Seite 1 PX700HD/PG700WU PG705HD/PG705WU DLP Projektor Bedienungsanleitung Modell Nr. VS17054/VS17346/VS17058/VS17060...
-
Seite 2: Informationen Zur Einhaltung Von Normen Und Bestimmungen
Informationen zur Einhaltung von Normen und Bestimmungen FCC Erklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufne- hmen, obwohl diese zu Betriebsstörungen führen können. - Seite 3 Wichtige Sicherheitshinweise Lesen Sie diese Hinweise. Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Mit einem weichen, trockenen Tuch reinigen. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleran- weisungen installieren.
-
Seite 4: Erklärung Zur Rohs2 Konformität
Erklärung zur RoHS2 Konformität Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee;... -
Seite 5: Produktregistrierung
Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Marken- zeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registri- erte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Associa- tion. -
Seite 6: Inhaltsverzeichnis
Inhalt Wichtige Verwendung der CEC-Funktion..39 Verwendung der 3D-Funktionen ..40 Sicherheitshinweise ..2 Steuern des Projektors in einem Einleitung......5 LAN-Umfeld (PG705HD/ PG705WU) ........40 Leistungsmerkmale ......5 Verwendung des Projektors im Lieferumfang........5 Standbymodus ........47 Bedienelemente und Funktionen..6 Einstellung des Tons...... -
Seite 7: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. - Seite 8 - Orte mit sehr hoher Luftfeuchtigkeit oder hoher Konzentration von Staub und Zigarettenrauch. Hierdurch können optische Bauteile verunreinigt, die Nutzungsdauer des Projektors verringert und das Bild verdunkelt werden. - Orte in der Nähe von Feuermeldern. - Orte mit Temperaturen über 40°C / 104°F. - Orte in einer Höhe von über 3000 m (10000 Fuß).
-
Seite 9: Sicherheitsanweisungen Für Die Deckenmontage Des Projektors
Sicherheitsanweisungen für die Deckenmontage des Projektors Damit der Betrieb des Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde. -
Seite 10: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Einige Funktionen könnten an Ihrem Projektor nicht verfügbar sein. Die Leistung könnte je nach Modellausstattung variieren. • Energiesparfunktion zur Verringerung des Stromverbrauchs der Lampe um bis zu 70%, wenn für einen bestimmten Zeitraum kein Eingangssignal entdeckt werden kann. -
Seite 11: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Temperaturkontrollleuchte Lampenkontrollleuchte Betriebskontrollleuchte Fokusring Lüftungsöffnung (Auslass für Zoomring heiße Luft) Projektorobjektiv • (Hilfe) • Ein/Aus Zeigt das HILFE Menü durch Schaltet den Projektor in den Standbymodus oder EIN. 3-sekündiges Drücken an. • Blank • (Keystone-Tasten) Blendet das Bildschirmbild aus. Dient der manuellen Korrektur von Bildverzerrungen, die durch den •... - Seite 12 PX700HD/PG700WU AUDIO IN HDMI 1 HDMI 2 MINI COMPUTER IN MONITOR OUT 5V/1.5A Out AUDIO OUT RS-232 9 10 PG705HD/PG705WU Aussparung für Kensington- Netzkabelanschluss Schloss (Diebstahlschutz) Einstellfuß Sicherheitsleiste für Kensington-Schloss Löcher für Deckenmontage (Diebstahlschutz) Einstellfuß HDMI 1 RS-232 HDMI-Anschluss. RS-232-Kontrollanschluss.
-
Seite 13: Fernbedienung
Fernbedienung PX700HD/PG700WU PG705HD/PG705WU Wenn Sie die Tasten für die Fernsteuerung der Maus verwenden möchten (Page Up, Page Down), siehe „Verwendung der Remote PgUp/PgDn Funktion“ auf Seite 10 für weitere Einzelheiten. Einige Funktionen sind bei einigen Modellen möglicherweise nicht verfügbar. Die folgenden Funktionen stehen für diesen Projektor nicht zur Verfügung: horizontale... -
Seite 14: Fernbedienungscode
• Links/ Rechts/ Auf/ • (Präsentations-Timer) Wählen Sie hiermit die gewünschten Hiermit rufen Sie das Einstellungen- Menüelemente aus und nehmen Sie Menü für den Präsentations-Timer auf. Änderungen vor. • Eco Mode • Menu Zeigt die Lampenmodus-Auswahlleiste Aktiviert das On-Screen Display (OSD)- Menü. -
Seite 15: Verwendung Der Remote Pgup/Pgdn Funktion
Wenn für den Projektor und die Fernbedienung unterschiedliche Codes eingestellt werden, reagiert die Fernbedienung nicht. Wenn dies geschieht, wird eine Meldung angezeigt, um Sie daran zu erinnern, den Code für die Fernbedienung zu wechseln. Verwendung der Remote PgUp/PgDn Funktion Die Fähigkeit, den Computer per Fernbedienung zu steuern, gibt Ihnen mehr Flexibilität bei Präsentationen. - Seite 16 WARNUNG • Setzen Sie die Fernbedienung und die Batterien nicht extremer Hitze oder hoher Luftfeuchtigkeit aus, wie z.B. in einer Küche, einem Bad, einer Sauna, einem Solarium oder einem geschlossenen Auto. • Verwenden Sie ausschließlich Batterien vom selben Typ oder gleichwertige, vom Batteriehersteller empfohlene Modelle.
-
Seite 17: Aufstellen Des Projektors
Aufstellen des Projektors Auswählen des Standortes Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, den Ort einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in einer der folgenden Positionen installiert werden. - Seite 18 Tisch hinten Bei dieser Variante wird der Projektor in Bodennähe hinter der Leinwand positioniert. Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion erforderlich ist. Stellen Sie Tisch hinten im SYSTEM > Projektorposition Menü ein, nachdem Sie den Projektor eingeschaltet haben.
-
Seite 19: Projektionsgrößen
Im Folgenden bezieht sich „Leinwand“ auf die Projektionsfläche, normalerweise eine mit einer Halterung oder einem Ständer befestigte Leinwandfläche. Siehe „Technische Daten des Projektors“ auf Seite 82 für die native Anzeigeauflösung auf diesem Projektor. PG705HD/PX700HD • 16:9-Bild auf einer 16:9-Leinwand • 16:9-Bild auf einer 4:3-Leinwand (e): Bildschirm... - Seite 20 4318 5075 5881 1943 4572 5374 6226 2057 4826 5672 6571 2172 5080 5971 6916 2286 PX700HD 16:9-Bild auf einer 16:9-Leinwand (b) Projektionsabstand (d) Vertikaler Versatz Bildschirmgröße (c) Bildhöhe min. max. min. max. Zoll Zoll Zoll Zoll Zoll Zoll 1524...
- Seite 21 PX700HD 16:9-Bild auf einer 4:3-Leinwand (b) Projektionsabstand (d) Vertikaler Versatz Bildschirmgröße (c) Bildhöhe min. max. min. max. Zoll Zoll Zoll Zoll Zoll Zoll 1524 1832 2015 1778 2137 2351 2032 2443 2687 2286 2748 3023 1029 2540 3053 3358 1143...
- Seite 22 PG705WU 16:10 Bild auf einer 16:10 Leinwand (b) Projektionsabstand (d) Vertikaler Versatz Bildschirmgröße (c) Bildhöhe min. max. min. max. Zoll Zoll Zoll Zoll Zoll Zoll 1524 1897 2276 1778 2213 2655 2032 2529 3034 1077 2286 2845 3414 1212 2540 3161 3793 1346...
- Seite 23 PG700WU 16:10 Bild auf einer 16:10 Leinwand (b) Projektionsabstand (d) Vertikaler Versatz Bildschirmgröße (c) Bildhöhe min. max. min. max. Zoll Zoll Zoll Zoll Zoll Zoll 1524 1938 2132 1778 2261 2487 2032 2584 2842 1077 2286 2907 3198 1212 2540 3230 3553 1346...
- Seite 24 Aufgrund von Unterschieden in den optischen Komponenten können diese Zahlen um 3% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, ist es empfehlenswert vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. So können Sie die ideale Montageposition für Ihre spezielle Raumsituation ermitteln.
-
Seite 25: Verbindungen
Projektor zur Verfügung stehenden Anschlüsse können sich von Modell zu Modell unterscheiden. Detaillierte Informationen über Verbindungsmethoden finden Sie auf den Seiten 21-24. AUDIO IN HDMI 1 HDMI 2 MINI COMPUTER IN MONITOR OUT 5V/1.5A Out AUDIO OUT RS-232 PX700HD/PG700WU PG705HD/PG705WU... -
Seite 26: Anschließen Eines Computers Oder Monitors
Anschließen eines Computers oder Monitors Anschließen eines Computers Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an. Schließen Sie das andere Ende des VGA-Kabels an den COMPUTER IN Signaleingang des Projektors an. Wenn Sie von der Fern-Maussteuerungsfunktion Gebrauch machen möchten, schließen Sie das größere Ende eines USB-Kabels an den USB-Anschluss des Computers und das kleinere Ende an den MINI USB-Anschluss des Projektors an. - Seite 27 Für den Anschluss des Projektors an ein Gerät, das als Videoquelle dienen soll, wird nur eine der obigen Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. Meistens hängt die gewählte Methode von der Verfügbarkeit passender Ausgänge am Projektor und der Videoquelle ab. Die Methoden werden im Folgenden beschrieben: Beste Videoqualität Die beste zur Verfügung stehende Verbindungsmethode ist HDMI.
-
Seite 28: Anschließen Eines Component-Video-Quellgerätes
Im unwahrscheinlichen Fall, dass Sie den Projektor über den HDMI-Eingang des Projektors an einen DVD-Player anschließen und das projizierte Bild falsche Farben aufweist, ändern Sie den Farbbereich nach YUV. Siehe „HDMI Eingangseinstellungen ändern“ auf Seite 29 für weitere Einzelheiten. Anschließen eines Component-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Component-Video- Ausgänge verfügt: •... -
Seite 29: Wiedergabe Von Ton Über Den Projektor
Schließen Sie ein Ende eines Videokabels an den Composite-Video-Ausgang des Gerätes an, das als Videoquelle dient. Schließen Sie das andere Ende des Videokabels an den VIDEO-Anschluss des Projektors an. Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß... -
Seite 30: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Drücken Sie auf Ein/Aus, um den Projektor zu starten. Wenn die Lampe aufleuchtet, hören Sie einen „Strom-Ein-Signalton“. -
Seite 31: Verwendung Der Menüs
Verwendung der Menüs Der Projektor ist mit On-Screen Display (OSD)-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Die folgenden OSD-Bildschirmabbildungen dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Markierung Status... -
Seite 32: Verwendung Der Passwortfunktion
Verwendung der Passwortfunktion Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für einen Passwortschutz. Das Passwort kann im On-Screen Display (OSD)- Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. -
Seite 33: Einleitung Eines Passwortrückrufes
Einleitung eines Passwortrückrufes Drücken Sie 3 Sekunden lang auf der Fernbedienung auf Auto Sync. Auf dem Display des Projektors wird eine kodierte Nummer angezeigt. Notieren Sie die Nummer und schalten Sie den Projektor aus. Wenden Sie sich an ein Servicezentrum vor Ort, um die Nummer zu dekodieren. -
Seite 34: Wechseln Des Eingangssignals
• Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung 5 Sekunden lang angezeigt. Anschließend wird die Meldung „PASSWORT EINGEBEN“ angezeigt, damit Sie es erneut versuchen können. Sie können auf Exit drücken, um abzubrechen, oder es mit einem anderen Passwort versuchen. Beachten Sie, dass die Passwort-Funktion zwar deaktiviert ist, Sie das alte Passwort jedoch für den Fall bereithalten sollten, dass Sie die Passwort-Funktion durch Eingabe des alten Passwortes wieder reaktivieren müssen. -
Seite 35: Einstellen Des Projizierten Bildes
Die Informationen zur aktuellen Quelle werden 3 Sekunden lang in der linken oberen Ecke des Bildschirmes angezeigt. Während Automatische Einstellung aktiv ist, wird das ViewSonic Logo angezeigt. Diese Funktion steht nur zur Verfügung, wenn PC D-Sub Eingangssignal (analoges RGB) ausgewählt ist. -
Seite 36: Korrektur Der Schrägprojektion
Korrektur der Schrägprojektion Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden manuellen Schritte durchführen. • Verwendung der Fernbedienung Drücken Sie auf , um die Seite Schrägpositionskorrektur anzuzeigen. -
Seite 37: Auswahl Des Bildformats
Bildformat, beispielsweise für Computermonitore, herkömmliche Fernsehbilder und 4:3-DVD-Filme, da sich bei solchen Bildern keine Änderung des Bildformates ergibt. 16:9 (PG705HD/PX700HD): Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:9 projiziert wird. Diese Einstellung eignet sich vor allem für Bilder, die bereits im Format 16:9 vorliegen (z. -
Seite 38: Optimierung Der Bildqualität
Wenn das native Seitenverhältnis Ihres Projektors Seitenverhältni- wie folgt ist... seinstellung 16:9 16:10 Auto 16:9 Nicht verfügbar Nicht 16:10 Nicht verfügbar verfügbar Nicht Panorama verfügbar 2,35:1 Nicht Anamorph verfügbar Optimierung der Bildqualität Auswahl des Bildmodus Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können. -
Seite 39: Verwendung Von Bildschirmfarbe
Max. Helligkeit-Modus: Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit erforderlich ist, beispielsweise in hell beleuchteten Räumen. Präsentation-Modus: Eignet sich für Präsentationen bei Tageslicht und passt die Farben auf die des PCs oder Notebooks an. Standard-Modus: Eignet sich für normale Situationen unter Tageslichtbedingungen. -
Seite 40: Einstellung Von Farbton
Rufen Sie das BILD > Erweitert > Farbe Menü auf und drücken Sie auf Bei einer niedrigeren Einstellung werden weniger gesättigte Farben angezeigt. Bei einer zu hohen Einstellung erscheinen die Farben auf dem Bild übertrieben, so dass das Bild unrealistisch wirkt. Diese Funktion ist nur verfügbar, wenn das Eingangssignal Video, YPbPr oder YCbCr ist. -
Seite 41: Bevorzugte Farbtemperatur Einstellen
Warm: Lässt Bilder rötlich-weiß erscheinen. Bevorzugte Farbtemperatur einstellen Rufen Sie das BILD > Farbtemp. Menü auf und drücken Sie auf Enter. Drücken Sie auf zur Auswahl von Kühl, Normal oder Warm und drücken Sie auf Enter. Drücken Sie auf , um das zu ändernde Element zu markieren und ändern Sie die Werte durch Drücken von •... -
Seite 42: Einstellen Des Präsentations-Timers
Sättigung ist die Menge dieser Farbe in einem Videobild. Niedrigere Einstellungen erzeugen weniger gesättigte Farben; eine Einstellung von „0“ entfernt die Farbe komplett aus dem Bild. Wenn die Sättigung zu hoch ist, erscheint die Farbe zu stark und unnatürlich. Drücken Sie auf , um Zunahme zu markieren. -
Seite 43: Ausblenden Des Bildes
Drücken Sie auf , um Erinnerungs-Signalton zu markieren, und bestimmen Sie, ob Sie Erinnerung für Signalton aktivieren möchten, indem Sie auf drücken. Wenn Sie Ein auswählen, ertönt während der letzten 30 Sekunden eines Countdowns/-ups ein doppelter Signalton. Ein dreifacher Signalton ist zu hören, wenn der Timer abgelaufen ist. -
Seite 44: Verwendung Des Projektors An Hohen Orten
Wenn Sie auf Ein/Aus drücken, um den Projektor auszuschalten, ohne vorher die Bedienfeldtastensperre zu deaktivieren, ist das Bedienfeld beim nächsten Einschalten weiterhin gesperrt. Verwendung des Projektors an hohen Orten Es wird empfohlen, den Höhenmodus zu verwenden, wenn Sie den Projektor an einem Ort 1500 m-3000 m über dem Meeresspiegel mit einer Temperatur von 5°C-25°C benutzen. -
Seite 45: Verwendung Der 3D-Funktionen
Verwendung der 3D-Funktionen Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine besondere 3D-Brille tragen. Wenn das 3D-Signal von einem HDMI 1.4a kompatiblen Gerät stammt, erkennt der Projektor das Signal für die 3D-Synchronisierung Informationen und projiziert Bilder automatisch im 3D-Format, nachdem sie erkannt wurden. -
Seite 46: Wenn Sie Sich Nicht In Einem Dhcp-Umfeld Befinden
Öffnen Sie das OSD-Menü und gehen Sie zum Menü ERWEITERT > LAN- Steuerungseinstellungen. Drücken Sie auf Enter, um die Seite LAN-Einstellungen anzuzeigen. Oder drücken Sie auf Network, um das LAN-Steuerungseinstellungen Menü direkt zu öffnen. Markieren Sie LAN-Einstellungen und drücken Sie auf , um DHCP EIN auszuwählen. - Seite 47 Geben Sie die Adresse des Projektors in das Adressenfeld des Browsers ein und klicken Sie auf Eingabe. Die Hauptseite der Netzwerksteuerung wird angezeigt. Der Zugriff auf die Network Settings (Netzwerkeinstellungen) oder Email Alert (E-Mail Alarm) Seite erfordert das Administratorkennwort. Das Standardkennwort ist „0000“. Auf dieser Seite können Sie die AMX- und SNMP-Einstellungen ändern.
-
Seite 48: Eingabelänge
Auf der Seite Crestron (e-Control) wird die Crestron e-Control-Bedienoberfläche angezeigt. Siehe „Über Crestron e-Control®“ auf Seite 44 für weitere Einzelheiten. Achten Sie bitte auf die maximale Eingabelänge (einschließlich Leerstellen und Satzzeichen) in der folgenden Liste: Maximale Anzahl Kategorieelement Eingabelänge von Zeichen DHCP/Manual (keine Angaben) (DHCP/Manuell) -
Seite 49: Über Crestron E-Control
® Über Crestron e-Control ® Auf der Seite Crestron e-Control finden Sie eine Vielzahl virtueller Tasten, mit denen Sie den Projektor steuern und die projizierten Bilder anpassen können. Sie können drücken, um weitere Tasten anzuzeigen. i. Diese Tasten haben die gleiche Funktion wie die des OSD-Menüs und die auf der Fernbedienung. - Seite 50 i. Die Auswahl wird nur für das Crestron-Steuersystem verwendet. Erkundigen Sie sich bei Creston oder lesen Sie das Handbuch, um Informationen über das Setup zu erhalten. ii. Sie können den Projektor benennen und seinen Ort und die für ihn verantwortliche Person notieren. iii.
- Seite 51 Auf der Infoseite werden Informationen über den Projektor und sein Status angezeigt. Drücken Sie auf Exit (Beenden), um zur Seite für die Fernbedienung über ein Netzwerk zurückzuwech- seln. Nachdem Sie auf die Taste „Contact IT Help“ (IT-Hilfe kontaktieren) gedrückt haben, wird das Fenster HELP DESK oben rechts geöffnet.
-
Seite 52: Verwendung Des Projektors Im Standbymodus
Verwendung des Projektors im Standbymodus Einige der Projektorfunktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. Um diese Funktionen zu verwenden, achten Sie auf die richtigen Kabelverbindungen. Informationen über Verbindungsmethoden finden Sie im Kapitel Verbindungen. Aktiver VGA-Ausgang Bei der Auswahl von Ein aus ENERGIEVERWALTUNG > Standby-Einstellungen > Aktiver VGA-Ausgang wird ein VGA-Signal ausgegeben, wenn Geräte an die Computer 1 und Monitor Out Anschlüsse angeschlossen wurden. -
Seite 53: Ausschalten Des Projektors
Ausschalten des Projektors Drücken Sie auf Ein/Aus oder Off. Es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut auf Ein/Aus oder Off. Nachdem der Kühlvorgang beendet wurde, ertönt ein „Strom-Aus-Signalton“. Trennen Sie das Netzkabel von der Netzsteckdose, wenn Sie beabsichtigen, den Projektor über einen längeren Zeitraum nicht zu verwenden. -
Seite 54: Menübedienung
Bildformat PG705WU/PG700WU: Auto/4:3/ 16:10/Panorama/2,35:1/Anamorph Schrägposition Vertikal Position DISPLAY Phase H-Größe Zoom Overscan Aus/1/2/3/4/5 3X Fast Input Inaktiv/Aktiv PX700HD: Max. Helligkeit/ Standard/Sport/Spiele/Film Farbmodus PG705HD/PG705WU/PG700WU: Max. Helligkeit/Präsentation/ Standard/Foto/Film Helligkeit Kontrast Warm Rot Plus/Grün Plus/ Farbtemp. Normal Blau Plus/Rot Minus/ Grün Minus/Blau Minus Kühl... - Seite 55 Timer Display Niemals Oben links/Unten links/ Präsentations- Timer Position Oben rechts/Unten rechts Timer Timer-Zählmethode Runterzählen/Raufzählen Erinnerungs-Signalton Ein/Aus Zählen beginnen/Aus STANDARD Muster Aus/Testkarte Deaktiviert/5 min/10 min/ Timer 15 min/20 min/25 min/ 30 min Meldung Ein/Aus PG705HD/PG705WU: Schwarz/Blau/ViewSonic/ Startbild PX700HD/PG700WU: Blau/ ViewSonic/Aus...
- Seite 56 Hauptmenü Untermenü Optionen Auto/Aus/Frame Sequential/Frame- 3D-Synchronisierung Packing/Oben-Unten/ 3D-Einstellungen Seite-an-Seite 3D-Synchronisierung Deaktiviert/Umkehren umkehren HDMI-Format Auto/RGB/YUV HDMI- Einstellungen HDMI-Bereich Auto/Verbessert/Normal LAN-Einstellungen DHCP EIN/Statische IP IP-Adresse von Projektor LAN-Steuerung- Subnet-Maske seinstellungen Standard-Gateway (PG705HD/ DNS-Server PG705WU) Standby LAN- Aus/Ein Steuerung ERWEITERT Anwenden Normal/Eco/Dynamic Lampenmodus Eco/SuperEco Lampeneinstel- lungen...
- Seite 57 Hauptmenü Untermenü Optionen Mehrsprachiges OSD- Sprache Menü Auswahl Tisch vorne/Tisch hinten/ Projektorposition Decke hinten/Decke vorne Menü Anzeigezeit 5 s/10 s/15 s/20 s/25 s/30 s Mitte/Oben links/Oben Menüeinstellungen Menüposition rechts/Unten links/Unten rechts Höhenmodus Ein/Aus 6. SYSTEM Schnelle Auto-Suche Aus/Ein Passwort ändern Sicherheitseinstell.
-
Seite 58: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung Siehe „Verwendung von Bildschirmfarbe“ auf Seite 34 für Bildschirmfarbe weitere Einzelheiten. Siehe „Auswahl des Bildformats“ auf Seite 32 für weitere Bildformat Einzelheiten. Siehe „Korrektur der Schrägprojektion“ auf Seite 31 für Schrägposition weitere Einzelheiten. Zeigt die Seite zur Anpassung der Position an. Verschieben Sie das projizierte Bild mit den Richtungspfeiltasten. - Seite 59 Funktion Beschreibung Siehe „Auswahl des Bildmodus“ auf Seite 33 für weitere Farbmodus Einzelheiten. Siehe „Einstellung von Helligkeit“ auf Seite 34 für weitere Helligkeit Einzelheiten. Siehe „Einstellung von Kontrast“ auf Seite 34 für weitere Kontrast Einzelheiten. Siehe „Auswahl einer Farbtemperatur“ auf Seite 35 Farbtemp.
- Seite 60 Funktion Beschreibung Signal Die Auswahl von VGA/HDMI ermöglicht dem Projektor sich automatisch einzuschalten, wenn das VGA/HDMI Signal über das VGA/HDMI Kabel geführt wird. Sie können auch Alle auswählen und der Projektor wird sich beim Empfang eines VGA- oder HDMI-Signals automatisch einschalten. Gerät autom.
- Seite 61 Funktion Beschreibung Audioeinstel- Siehe „Einstellung des Tons“ auf Seite 47 für weitere Einzelheiten. lungen Präsentations- Siehe „Einstellen des Präsentations-Timers“ auf Seite 37 für weitere Einzelheiten. Timer Der Projektor kann mehrere Testmuster anzeigen. Dies hilft Ihnen bei der Einstellung der Bildgröße und der Bildschärfe, Muster so dass Sie sicherstellen können, dass das projizierte Bild nicht verzerrt erscheint.
-
Seite 62: Menüeinstellungen
Funktion Beschreibung Aktiviert oder deaktiviert die DCR (Dynamic Contrast Ratio)- Funktion. Wenn Sie Ein auswählen, wird die Funktion aktiviert und der Projektor wechselt den Lampenmodus automatisch je nach entdecktem Eingangsbild. Diese Funktion steht nur für PC-Timings von einem VGA- oder HDMI-Eingangssignal zur Verfügung. Nach der Aktivierung von DCR kann häufiges Wechseln des Lampenmodus die Nutzungsdauer der Lampe verkürzen und zu Störgeräuschen während der... - Seite 63 Funktion Beschreibung Ein Modus für den Betrieb an hohen Orten. Siehe Höhenmodus „Verwendung des Projektors an hohen Orten“ auf Seite 39 für weitere Einzelheiten. Schnelle Auto- Siehe „Wechseln des Eingangssignals“ auf Seite 29 für weitere Einzelheiten. Suche Sicherheitsein- Siehe „Verwendung der Passwortfunktion“ auf Seite 27 für weitere Einzelheiten.
-
Seite 64: Wartung
Wartung Pflege des Projektors Sie müssen das Objektiv bzw. den Filter (optionales Zubehör) regelmäßig reinigen. Entfernen Sie keine Bauteile des Projektors. Kontaktieren Sie Ihren Händler, wenn ein Teil des Projektors ausgetauscht werden muss. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. •... -
Seite 65: Verwendung Des Staubfilters
Verwendung des Staubfilters ACHTUNG • Es wird empfohlen, dass der Staubfilter alle 100 Stunden nach der Installation des Staubfilters gereinigt wird. • Schalten Sie den Projektor aus und trennen Sie ihn von der Stromversorgung, bevor Sie den Filter installieren oder entfernen. •... -
Seite 66: Lampeninformationen
Setzen Sie den Staubfilter wieder auf. Setzen Sie den Filter-Timer zurück Öffnen Sie das OSD-Menü und wechseln Sie zum Menü ERWEITERT > Filtereinstellungen. Drücken Sie auf Enter. Es wird dann die Seite Filtereinstellungen angezeigt. Markieren Sie Filterstunden zurücksetzen und drücken Sie auf Enter. Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Filter-Timer zurücksetzen möchten. -
Seite 67: Einstellung Lampenmodus
Einstellung Lampenmodus Wenn Sie den Projektor in den Eco/Dynamic Eco/SuperEco Modus einstellen werden Systemgeräusche und der Stromverbrauch verringert, sowie die Betriebsdauer der Lampe verlängert. Lampenmodus Beschreibung Normal Bietet volle Helligkeit der Lampe. Verringert den Stromverbrauch der Lampe um 30% und verringert die Helligkeit, um die Betriebsdauer der Lampe zu verlängern und das Geräusch des Lüfters zu verringern. -
Seite 68: Zeit Des Lampenaustausches
Öffnen Sie das OSD-Menü und wechseln Sie zum Menü ENERGIEVERWALTUNG > Smart Energy. Drücken Sie auf Enter. Es wird dann die Seite Smart Energy angezeigt. Markieren Sie Energiesparen und drücken Sie auf Wenn Aktivieren ausgewählt ist, wird die Projektorlampe in den Eco Modus wechseln, wenn 5 Minuten lang kein Signal erkannt wurde. - Seite 69 Signalleuchten Signalleuchte Status und Beschreibung Betriebsanzeigen Blau Standbymodus Blinkend Einschalten Blau Normalbetrieb Blau Blau Normale Abkühlung beim Ausschalten (3 Sek.) Blinkend Herunterladend Burn-in aus Blau Blau Blau Lampenanzeigen Blau Erste Lampe-Fehler beim Abkühlen (60 Sek.) Blinkend Lampenfehler im normalen Betrieb (30 Sek.) CW Start fehlgeschlagen (30 Sek.) Blau Thermale Ereignisse...
-
Seite 70: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss am Über das Netzkabel wird kein Strom Projektor und in die Steckdose. Wenn die Steckdose zugeführt. über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 71: Technische Daten
Technische Daten Abmessungen 332 mm (B) x 121 mm (H) x 261 mm (T) (ohne Auswölbungen) 66,34 86,93 Einheit: mm Deckenmontage 199.55 Schrauben für 198.1 Deckenmontage: M4 x 8 (Max. L = 8 mm) Einheit: mm... -
Seite 72: Ir-Steuerungstabelle
IR-Steuerungstabelle Taste Format Byte1 Byte2 Byte3 Byte4 PgDn PgUp Blank Auto Sync Oben Unten Links Rechts Color Mode Enter Exit D. ECO (Eco mode) Menu Source Pattern HDMI/MDMI 1 HDMI 2 Volume+ Volume- VGA1 Gerät EIN Abschaltung Informationen Zoom + Zoom - MUTE ASPECT... -
Seite 73: Rs232-Befehlstabelle
Adresscode Code 1 83F4 Code 2 93F4 Code 3 A3F4 Code 4 B3F4 Code 5 C3F4 Code 6 D3F4 Code 7 E3F4 Code 8 F3F4 RS232-Befehlstabelle <Polzuweisung für diese beiden Enden> Beschreibung Beschreibung RTSZ CTSZ <Schnittstelle> RS-232-Protokoll Baudrate 115200 Bit/s (Standard) Datenlänge 8 Bit Paritätsprüfung... - Seite 74 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Schrei- Startbild 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 Startbild ViewSonic Startbild aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x04 0x6B 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A Lesen...
- Seite 75 Tisch vorne 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E Tisch hinten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F Schrei- Projektorpo- Decke hinten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60 sition Decke vorne 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61 Projektorposition 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00...
- Seite 76 Seitenverhältnis 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 Automatisch Bildformat 4:3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 Bildformat 16:9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65 Schrei- Bildformat 16:10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66 Bildformat Bildformat 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x05 0x67...
- Seite 77 Verringern 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68 Schrei- Schrägposi- Erhöhen 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x01 0x69 tion - Vertikal Schrägposition 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0A Lesen Status 0x69 Max.
- Seite 78 Standbild ein 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x01 0x60 Schrei- Standbild aus 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x00 0x5F Freeze 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x00 Lesen Standbild Status 0x60 Eingangsquelle 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60 Eingangsquelle...
- Seite 79 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67...
- Seite 80 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85 Schrei- 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86 HDMI Format Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87 HDMI 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 Lesen Formatstatus 0x86...
- Seite 81 Code 1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0 Code 2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1 Code 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2 Code 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3 Schrei- Code 5 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x04 0xA4...
- Seite 82 Menü 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61 Beenden 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65 Oben 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D Unten 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E Fernbedi- Schrei- Links...
-
Seite 83: Timingtabelle
Timingtabelle Analog RGB Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 x 480 60/72/75/85 SVGA 800 x 600 60/72/75/85 1024 x 768 60/70/75/85 1152 x 864 1280 x 768 15:9 WXGA 1280 x 800 16:10 60/75/85 1360 x 768 16:9 Quad-VGA 1280 x 960 60/85 SXGA... - Seite 84 HDMI Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) 640 x 480 SVGA 800 x 600 1024 x 768 1280 x 768 15:9 WXGA 1280 x 800 16:10 1360 x 768 16:9 Quad-VGA 1280 x 960 SXGA 1280 x 1024 WXGA 1366 x 768 16:9 59,7 SXGA+...
- Seite 85 3D (HDMI Signal enthalten) Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) SVGA 800 x 600 60* / 120** 1024 x 768 60* / 120** 1280 x 720 16:9 50* / 60* / 120** WXGA 1280 x 800 16:9 60* / 120** HDTV (1080p) 1920 x 1080 16:9...
- Seite 86 1080p 1920 x 1080 16:9 23,98/24 720p 1280 x 720 16:9 50/59,94/60 Component-Video (PG705HD/PG705WU) Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) HDTV (1080p) 1920 x 1080 16:9 50 / 60 HDTV (1080i) 1920 x 1080 16:9 50 / 60 HDTV (720p) 1280 x 720 16:9 50 / 60...
-
Seite 87: Technische Daten Des Projektors
Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. In Ihrer Region sind nicht alle Modelle verfügbar. Modellname PG705WU PG705HD PX700HD PG700WU Produktspezifikation Auflösung 0,48" 0,48" WUXGA 0,47" 1080p (1920 x WUXGA (1920 x 1080) (1920 x 1200) 1200) Projektionsverhältnis... - Seite 88 Betriebshöhe 0–1499 m bei 5°C–35°C 1500–3000 m bei 5°C-25°C Relative Luftfeuchtigkeit bei 10%–90% (nicht kondensierend) Betrieb...
-
Seite 89: Informationen Zum Urheberrecht
Copyright Copyright © 2018. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen... -
Seite 90: Kundendienst
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_deu@ Deutschland eu/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_at@viewsoniceurope. Österreich eu/support/call-desk/ www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_ch@... -
Seite 91: Eingeschränkte Garantie
Betrieb außerhalb der Produktspezifikationen. c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. - Seite 92 Garantie der Marktgängigkeit und der eignung für einenbestimm- ten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hinder- nisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Ge- schäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie ande-...
