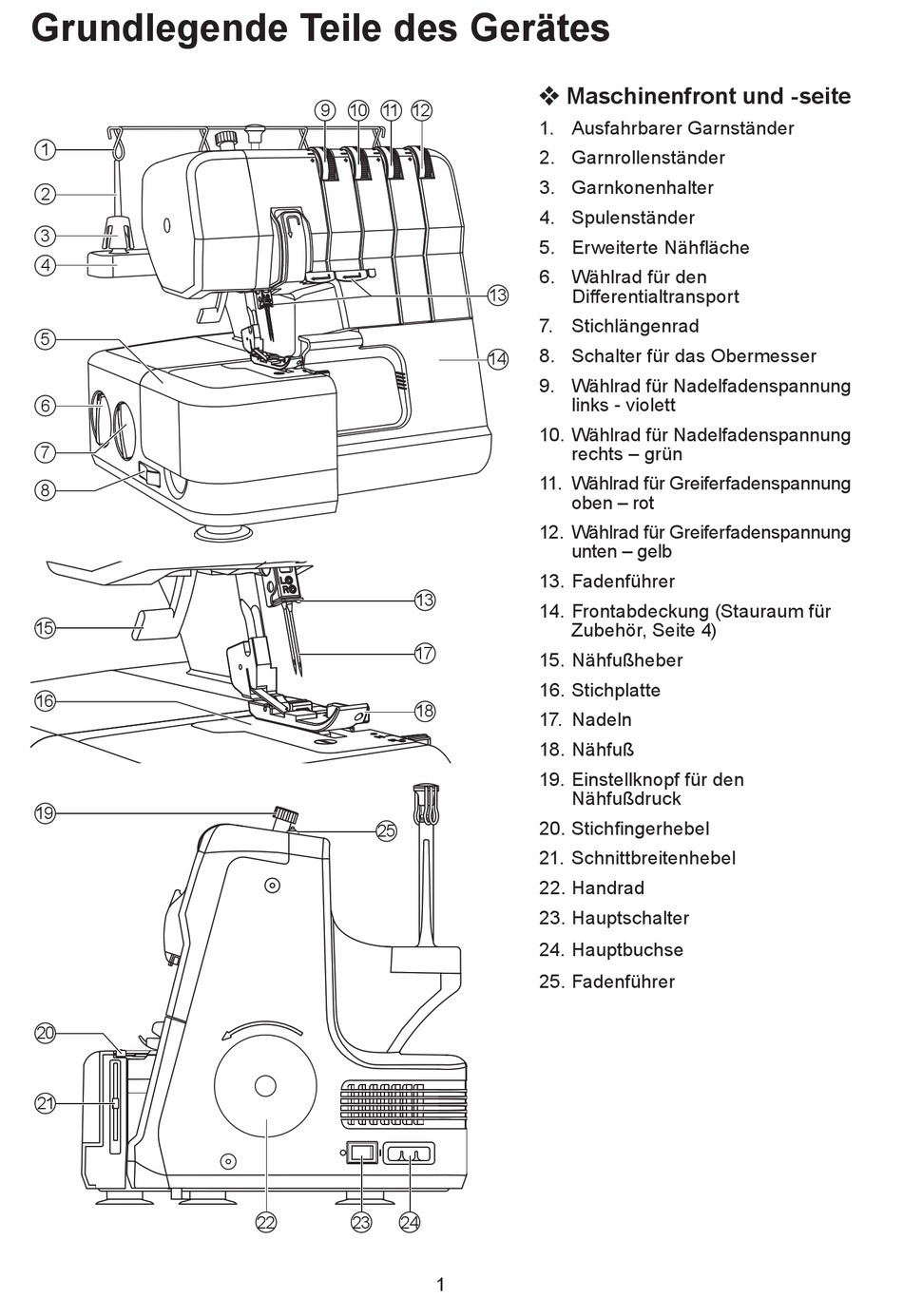

Grundlegende Teile des Gerätes
1
2
3
4
5
6
7
8
15
16
19
20
21
9 10 11 12
13
17
18
25
22 23 24
v Maschinenfront und -seite
1. Ausfahrbarer Garnständer
2. Garnrollenständer
3. Garnkonenhalter
4. Spulenständer
5. Erweiterte Nähfläche
6. Wählrad für den
13 Differentialtransport
7. Stichlängenrad
8. Schalter für das Obermesser
14
9. Wählrad für Nadelfadenspannung
links - violett
10. Wählrad für Nadelfadenspannung
rechts – grün
11. Wählrad für Greiferfadenspannung
oben – rot
12. Wählrad für Greiferfadenspannung
unten – gelb
13. Fadenführer
14. Frontabdeckung (Stauraum für
Zubehör, Seite 4)
15. Nähfußheber
16. Stichplatte
17. Nadeln
18. Nähfuß
19. Einstellknopf für den
Nähfußdruck
20. Stichfingerhebel
21. Schnittbreitenhebel
22. Handrad
23. Hauptschalter
24. Hauptbuchse
25. Fadenführer
