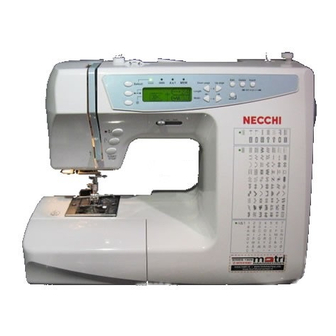

Necchi 681C Bedienungsanleitung

Computer nähmaschine
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
Computer Nähmaschine 681C

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Necchi 681C

Inhaltszusammenfassung für Necchi 681C

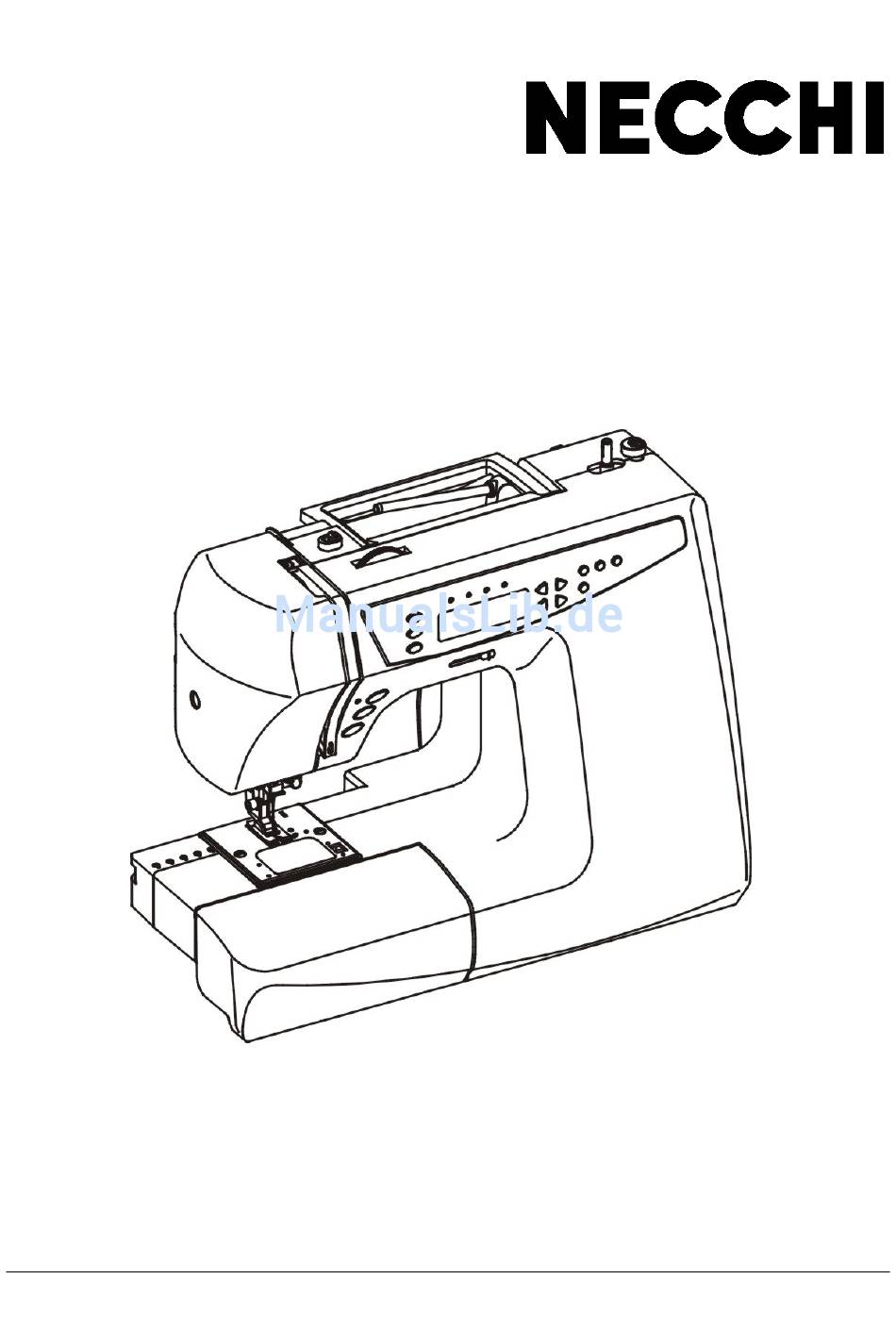

  • Seite 1 Bedienungsanleitung Computer Nähmaschine 681C...

  • Seite 2: Warnung Und Wichtige Sicherheitsinformationen

    Warnung und wichtige Warnung und wichtige Sicherheitsinformationen Sicherheitsinformationen Diese Sicherheitshinweise dienen zu Ihrem Schutz und zur Vermeidung von Schäden durch eine fehlerhafte • Kinder sollten die Nähmaschine nur unter Aufsicht ihrer Bedienung der Maschine. Lesen Sie sie aufmerksam durch Eltern oder einer anderen Aufsichtsperson benutzen. und beachten Sie die Anweisungen und Hinweise..

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Warnung und wichtige Sicherheitsinformationen ................1 Inhaltsverzeichnis ..........................2 Teilebezeichnung der Maschine ......................3 Zubehör ............................... 4 Einschalten und Anschließen der Maschine ..................5 Anschiebetisch ............................. 5 Zubehörbox ............................5 Ausgleichen der Maschine ........................6 Nadel wechseln ............................ 6 Nähfuß...

  • Seite 4: Teilebezeichnung Der Maschine

    Teilebezeichnung 1. Obere Fadenführung 2. Fadenspannung 3. Geschwindigkeitsregulierung 4. Rückwärtsnähtaste 5. Fadengeber 6. Front Verkleidung 7. Nadelpositions Taste 8. Start/Stop Taste 9. Anschiebetisch 10. Nadelbefestigungsschraube 11. Greifer- und Spulenabdeckung 12. Knopflochhebel 13. Einfädlerhebel 14. Nadeleinfädler 15. Nähfußhalteschraube 16. Nähfuß 17. Stichplatte 18.

  • Seite 5: Zubehör

    Zubehör 1. Zick Zack Nähfuß (an der Maschine) 2. Knopflochfuß 3. Reißverschlussfuß 4. Knopfannähfuß 5. Applikationsfuß / Klarsichtfuß 6. Blindstichfuß 7. Spulen 8. Schraubendrecher (groß) 9. Schraubendreher (klein) 10. Stichplattenschraubendreher 11. Garnrollen-Sicherungshalter (groß) 12. Garnrollen-Sicherungshalter (klein) 13. Knopflochtrenner 14. Garnrollenhalter für die 2. Garnrolle 15.

  • Seite 6: Einschalten Und Anschließen Der Maschine

    Einschalten und Anschließen der Maschine Stromanschluß : 230V, 50H. 2. Stecken Sie den Fußanlasser in die Buchse Dann stecken Sie das Netzkabel in die Buchse und dann in die Steckdose. 2. EIN/AUS Schalter auf “ON“. 3. Nähgeschwindigkeit können Sie variieren durch den Fußanlasser.

  • Seite 7: Ausgleichen Der Maschine

    Ausgleichen der Maschine Wenn die Maschine nicht fest auf dem Tisch steht, können Sie es hier einstellen. tiefer höher Nadel wechseln Nadelklemme Nadelschraube 1.Maschine ausschalten. fest 2. Nadel in ihre höchste Position bringen. 3. Nadelschraube öffnen. 4. Wenn die Nadel verbogen ist, muss sie ausgewechselt werden.

  • Seite 8: Nähfuß Wechseln

    Nähfuß wechseln Nähfuß anheben. Mit dem großen Schraubendreher die Schraube lösen. Den Nähfuß wechseln und die Schraube festziehen. Nähfußsohle wechseln 1. Nähfuß anheben. 2. Hebel drücken. 3. Nähfußsohle fällt nach unten, dann herausnehmen. 1. Platzieren Sie die Nähfußsohle unter dem Nähfußhalter 2.

  • Seite 9: Spulen

    Spulen 1﹒Die Garnrolle auf den Garnrollenhalter schieben und mit den Garnrollen-Sicherunghalter Garnrolle sichern. Garnrollen Sicherungs halter Garnrollenhalte Garnrollenhalter 2﹒Folgen Sie dem Einfädeldiagramm. 3﹒Wickeln Sie den Faden einige Male im Uhrzeigersinn um die Spule. Stecken Sie die Spule auf die Spulenspindel 4﹒Verschieben Sie die Spule nach rechts.
  • Seite 10 5﹒Sie können solange Spulen bis die Spule voll ist. Den Faden abschneiden. 6﹒Spule herausnehmen und die Spulenspindel nach links drücken. Sollte die Spule ungleichmäsig gespult werden, kann dies an der Schraube justiert werden. 0 - ist richtig X – ist schlecht - 9 -...

  • Seite 11: Spule Wechseln

    Spule wechseln 1﹒Spulenabdeckung öffnen. Den Schieber nach rechts schieben. 2﹒Spule herausnehmen. 3﹒Volle Spule einsetzen. Ca. 10 cm Faden abziehen. 4﹒Den Faden nach rechts ziehen bis “A” dann nach links ziehen. (Siehe Abbildung auf der Maschine) - 10 -...
  • Seite 12 5﹒Der Faden muß durch die Kerbe “B“ in der Spulenkapsel 6﹒Ziehen Sie den Faden heraus. (Siehe Abbildung) 7﹒Spulenabdeckung schließen, befolge Schritt A und B. ○ Beachten: Spule soll sich gegen den Uhrzeigersinn drehen. - 11 -...

  • Seite 13: Oberfaden Einfädeln

    Oberfaden einfädeln Drehen Sie am Handrad die Nadel in ihre höchste Position. Nähfuß anheben. 1. Ziehen Sie den Faden von der Garnrolle durch die Fadenführung 1. 2. Dann den Faden durch die Fadenspannung 2. 3. Den Faden durch den Spalt nach unten, dann nach links 3, wieder durch den Spalt nach oben. 4.

  • Seite 14: Doppelnadel Einfädeln

    Doppelnadel einfädeln 1. Stecken Sie den 2. Garnrollenhalter in das Maschinengehäuse 2. Folgen Sie den Einfädelhinweisen 1 bis 6 von Seite 12. Beachten: 1. Die Doppelnadel kann nicht mit dem automatischen Einfädler eingefädelt werden. 2. Arbeiten Sie nicht mit Zickzack-Breite (Width) über 3. Durch einen zu breiten Zickzack-Stich brechen die Nadeln.

  • Seite 15: Automatischer Nadeleinfädler

    Automatischer Nadeleinfädler Beachten * Nadel in ihre höchste Position bringen. Den Nähfuß nach oben stellen. * Der Einfädler kann nicht bei der Doppel- nadel verwendet werden. 1. Nadel in die höchte Position bringen. Den Einfädlerhebel nach unten drücken 2. Der Einfädler kommt automatisch durch das Nadelöhr. Den Faden von links nach rechts durch die Führung B Und dann nach A ziehen.

  • Seite 16: Heraufholen Des Unterfadens

    Heraufholen des Unterfadens 1. Fadenende des Oberfadens mit der linken Hand halten. 2. Drehen Sie nun das Handrad langsam in Ihre Richtung, bis der Fadengeber wieder in seiner höchsten Position ist.. 3. Ziehen Sie den Oberfaden leicht an und der Unterfaden wird in Form einer kleinen Schlinge heraufgeholt.

  • Seite 17: Einstellung Der Oberfadenspannung

    Einstellen der Oberfadenspannung Beim Nähen einer Naht mit dem Geradstich, soll die Fadenverknotung in der Mitte des Stoffes sein. Dies sollte beim Nähen von unterschiedlichen Stoffen an einem Abfallstück geprüft werden. Auch bei dicken Stoffen ist dies erforderlich. Die Fadenstärke und der Stoff haben großen Einfluß auf die Fadenspannung.

  • Seite 18: Einstellung Der Unterfadenspannung

    Einstellen der Unterfadenspannung 1﹒Drehen Sie mit dem Schraubendreher nach rechts, dann wird die Spannung geringer. verringern 2﹒Drehen Sie mit dem Schraubendreher nach links, dann wird die Spannung fester. fester Einstellen der Fadenspannung bei Zickzack und Zierstich. Die Oberfadenspannung sollte etwas loser eingestellt werden. Der Oberfaden sollte auf der unteren Stoffseite sichtbar sein.

  • Seite 19: Material- Und Nadeltabelle

    Material- und Nadeltabelle Bitte beachten Sie folgendes beim Nähen von unterschiedlichen Materialien. Material Garn Nadel Gardienen, Feine Garnstärke (120>) 10/70 or Dünne Materialien Voile, Popeline, Feine Baumwolle 11/75 or Georgette, oder Polyester 12/80 Tricot Garn Linen, Cotton, Mittlere Garnstärke (100>) 11/75 or Mittlere Materialien Wollstoffe,...

  • Seite 20: Lcd Anzeige Und Tasten

    LCD Anzeige / Funktionstasten LCD Anzeige und Tasten 8. Programmauswahltaste 1. Nähmaschine AN (Geradstich) 9. Stichbreite Einstellung - schmal / + breit 2. Anzeige der Programmgruppe 10. Anzeige Nahtbild spiegeln 3. Anzeige Nähfüße 11. Anzeige, Maschine stopp nach dem Musterende 4.

  • Seite 21: Mem Programmspeicher / Lcd Anzeige / Edit

    MEM (Programmspeicher) LCD Anzeige 1. Anzeige: Nahtbild spiegeln 7. MEM Anzeige: Nahtbild 2. Anzeige: arbeitet im MEM Programm 8. Anzeige, Maschinen stopp am Musterende 3. Anzeige: MEM (Programmspeicher) eingeschaltet 9. Taste: Maschinen stopp nach dem Musterende 4. MEM Modus bearbeiten 10.

  • Seite 22: Nadelpositionstaste

    Nadelpositionstaste 1. Durch Drücken der Taste wechselt die Nadelposition unten/oben 2. Diese Einstellung wird auch beim Nähen mit der Starttaste beibehalten Nadelpositionsanzeige Wenn die Anzeigenleuchte leuchtet, ist die Position der Nadel unten eingestellt Vor- Rückwärtsnähen Beim Drücken der Taste näht die Maschine rückwärts. (Nur für Nahtbild START / STOP Taste 1.

  • Seite 23: Nahtbilder

    Nahtbilder Nahtbild Auswahltasten 1. Drücken "Programmauswahltaste" Am LCD erscheinen die Nahtbilder 2. Drücken " Taste, Auswahl der Progammgruppen" Anzeige der Programmgruppe leuchtet "grün" (Hinweise zur Nahtbildgruppe) 3. Drücken "Progammreihe VOR/ZURÜCK" Die Nahtbilder werden angezeigt. 4. Drücken "Programme VOR/ZURÜCK" Nahtbild rechts oder links. 5.

  • Seite 24: Stichbreite Einstellung

    Stichbreite Einstellung, schmal / breit 1. Abpassen der Breite, die Breite ist begrenzt für jedes Nahtbild. Achtung: automtische Begrenzung, Summer ertönt 3 mal. 2.Die Funktion einstellen, absteppen Breite in maximal ( ) oder minimal ( 3. Diese funktioniert nicht bei Buchstaben und Zahlen Stichlängeneinstellung kleiner / länger 1.

  • Seite 25: Stop Nach Dem Musterende

    Taste "stop nach Musterende" 1. LCD Anzeige ” <” ist Stopp nach dem Musterende ausgeschaltet. 2. Drücken der Taste " Stopp nach dem Musterende" erscheint ein Kreis mit Punkt in der LCD Anzeige. 3. Maschine stoppt nach dem Nahtbildende. Spiegeln des Nahtbilds 1.

  • Seite 26: Sicherheitsfunktion

    Sicherheitsfunktion Anzeige im LCD “ ”Maschine auf Spulen eingestellt. In dieser Funktion können sie nicht nähen. Zum Nähen zuerst den Spuler nach links stellen. Fehler Anzeige Während des Nähens, LCD Anzeige " X " und Maschine stoppt. Das Handrad von Hand durchdrehen. Dann ist das Problem meistens gelöst.

  • Seite 27: Auswählen Von Buchstaben Und Zahlen

    Auswählen von Buchstaben und Zahlen Drücken Sie die Taste Select bis A&1. Dann die Taste "Programmauswahltaste" Drücken Sie "Stichlänge einstellen kleiner / größer". Length Die LCD Anzeige springt zur nächsten Gruppe Down Left Drücken Sie "Stichbreite Einstellung schmal / breit". Width Anzeige springt zum nächsten Buchstaben.

  • Seite 28: Speichern Von Buchstaben Und Zahlen

    Speichern von Buchstaben und Zahlen 1.Mit Taste "Auswahl der Programme" Select MEM wählen. 2. Die Edit Taste drücken. LCD Anzeige EDIT MEM Taste: "Programmauswahl" ( ) drücken. Taste: "Programmauswahl" ( ) drücken. Anzeige LCD Die Anzahl der zu bearbeiteten Zahl am LCD "1”. Die Anzahl der Muster Bildschirm "1"...

  • Seite 29: Löschen Nähbild -(Zahl Oder Buchstabe)

    Löschen Nähbild -(Zahl oder Buchstabe) LCD Anzeige gespeicherte Buchstaben ABCDEF. Beispiel: Im Speicher den Buchstaben D löschen. Tast "Programme VOR / Zurück" Width drücken bis die “4” angezeigt wird ( D ). Taste "Löschen" Delete drücken. Einfügen von Zahlen oder Buchstaben. Im Anzeige Modus EDIT MEM.

  • Seite 30: Bearbeiten Des Gespeicherten Nahtbilds

    Bearbeiten des gespeicherten Nahtbilds. Auto stop Funktion 1. Keine Spiegelfunktion eingeschaltet. 2. Keine Stopfunktion nach dem Nahtbildende. 1. Spiegelfunktion eingeschaltet. 2. Stopfunktion nach dem Nahtbildende. Im Memoryspeicher ist keine Naht gespeichert. Anzeige 01:00 Im Memoryspeicher ist eine Naht gespeichert. Anzeige 01:01 Im Memoryspeicher ist eine Naht gespeichert mit 6 Buchstaben.Anzeige - 29 -...

  • Seite 31: Einstellmöglichkeiten Beim Nähen

    LCD Anzeige: Nähen einer gespeicherten Naht Im Speicher sind ABCDE und F. Anzeige 01:06 Anzeige: Der 5te Buchstabe wird genäht von 6 Buchstaben. Anzeige: 05:06 Anzeige: 06:06. Dann sind alle Buchstaben genäht Einstellmöglichkeiten beim Nähen. Musterwiederholung mit Insert. Musterwiederholung löschen "Delete" - 30 -...

  • Seite 32: Vorbereitung Zum Nähen

    Vorbereitung zum Nähen Vor dem Nähen sollten Sie immer aus Sicherheitsgründen die Maschine prüfen. 1. Überprüfen Sie die Nadel, ist sie gerade, ist sie fest angeschraubt. 2. Stellen Sie die Nadel in die obere Position.. 3. Prüfen Sie , dass der Faden richtig eingefädelt ist. 4.

  • Seite 33: Geradstich

    Geradstich 1. Der Geradstich eignet sich zum Zusammennähen zweier Stofflagen. Sie können exakt auf dem Schnitt- muster nähen. 2. Die Stichlänge können Sie dem Material und dem Design anpassen. Zickzack-Stich Pattern selector position. Mit dem Zickzack-Stich können Sie bei einer Stichlänge von 0,3 einen schönen Satin-Stich erzeugen.

  • Seite 34: Nähen Einer Ecke

    Nähen einer Ecke 1. Stoppen Sie die Maschine vor dem Materialende. Die Nadel sollte in der unteren Position sein 2. Stellen Sie den Nähfuß nach oben, drehen dann das Material. 3. Senken Sie den Nähfuß und nähen weiter.. Stich Balance einstellen 1﹒Sie können die Balanceschraube in "＋"﹒"－"...

  • Seite 35: Versäuberungsnaht

    Versäuberungsnaht (Nähfuß Optional) Zum Versäubern von Kanten eignen sich die Stichprogramme 03, 06, 41 und 14 Gerader Stretchstich Der Stretchstich ist eine dehnbare, sehr reißfeste Naht, die sich sehr gut für stark belastete Schließnähte, Verstärkungen oder Riegel eignet. Die Stiche werden abwechselnd vorwärts und rückwärts genäht.

  • Seite 36: Blindstich

    Blindstich Einrichten der Maschine： 1. Den Blindstichfuß einsetzen. 2. Programm "11" wählen. 3. Stichlänge ca. "1.5-2.5" . Stichbreite ca. "3-5" 5. Oberfadenspannung etwas lockerer einstellen. 1. Falten Sie den Stoff so nach hinten, dass der gefaltete Bereich ca. 5 bis 7 mm herausragt.. Glätten und heften Sie den Stoff von Hand.

  • Seite 37: Knopfloch Nähen

    Knopfloch 1. Den Knopflochfuß einsetzen. Abbildung 1 2. Ziehen Sie den Ober- Unterfaden unter dem Knopflochfuß ca. 10 cm nach hinten. (Diagram 1) 3. Stichbreite einstellen 4-5. (Diagram 2) 4. Stichlänge einstellen 0.3-0.5. (Diagram 2) (Diagram 1) 5. Markieren Sie das Knopfloch auf dem Material. (Diagram 3) 6.

  • Seite 38: Reißverschluss Einnähen

    Reißverschluss einnähen Geradstich 02 wählen . 1. Befestigen Sie den Reißverschlussfuß so an den Nähfußhalter, dass er rechts von der Nadel liegt. 2. Nähen Sie nun die rechte Seite des Reißverschluses. Ca. 2 cm vorm Ende stoppen Sie das Nähen, heben den Fuß...

  • Seite 39: Rollsaum

    Rollsaum (Optional) 1. Den Nähfuß nach oben stellen und die Nadel in die höchste Position stellen. 2. Falten Sie den Stoff wie in der Abb. 1. 3. Führen Sie den gefalteten Stoff in die Spirale des Nähfußes. 4. Senken Sie den Nähfuß. 5.

  • Seite 40: Reinigen Und Ölen Der Maschine

    Reinigen und Ölen der Maschine Ziehen Sie den Netzstecker. Regelmäßiges Reinigen und Ölen ist notwendig, damit Sie Schraube Schraube lange Freude an Ihrer Nähmaschine haben. 1. Lösen Sie die beiden Schrauben. Die Stichplatte herausnehmen. 2. Stellen Sie den Fadengeber in seine höchste Position Fadengeber 3.

  • Seite 41: Ölen Im Kopfdeckel

    Ölen im Kopfdeckel Entfernen Sie den Kopfdeckel Schraube Ölen Ölen Ölen Auswechseln der Glühlampe 1. Entfernen Sie den Kopfdeckel. 2. Lassen Sie die Glühlampe min. 3 bis 5 Min. abkühlen. 3. Schrauben Sie die Glühbirne heraus und setzen Sie die Neue ein..

  • Seite 42: Fehlerdiagnose

    Fehlerdiagnose Problem Vermutliche Ursache Abhilfe - Oberfadenspannung einstellen. - Siehe Seite 13 Schlaufen auf - Stichlänge einstellen. - Siehe Seite 17 der Stoffseite - Nadel richtig einsetzen. - Überprüfen Sie die Nadel Seite 7. - Schlecht eingefädelt. - Siehe Seite 13 - Zu lose Fadenspannung - Siehe Seite 17 - Ziehen am Stoff.
  • Seite 43 - Zu schnelles Annähen. - Langsamer annähen. - Falsch eingefädelt. - Siehe Seite 13 - Oberfadenspannung zu fest. - Fadenspannung regulieren Seite 17 - Sitz der Nadel prüfen. - Siehe Seite 7 - Falsche Nadel zum Material. - Tabelle Seite 19 - Spule schlecht gespult.
