5.2 Kompaktdosiergerät anschließen
Warnung
Vor dem Anschließen sicherstellen, dass das
Chlorbehälterventil geschlossen ist.
Das Kompaktdosiergerät muss im Chlorraum
betrieben werden!
1

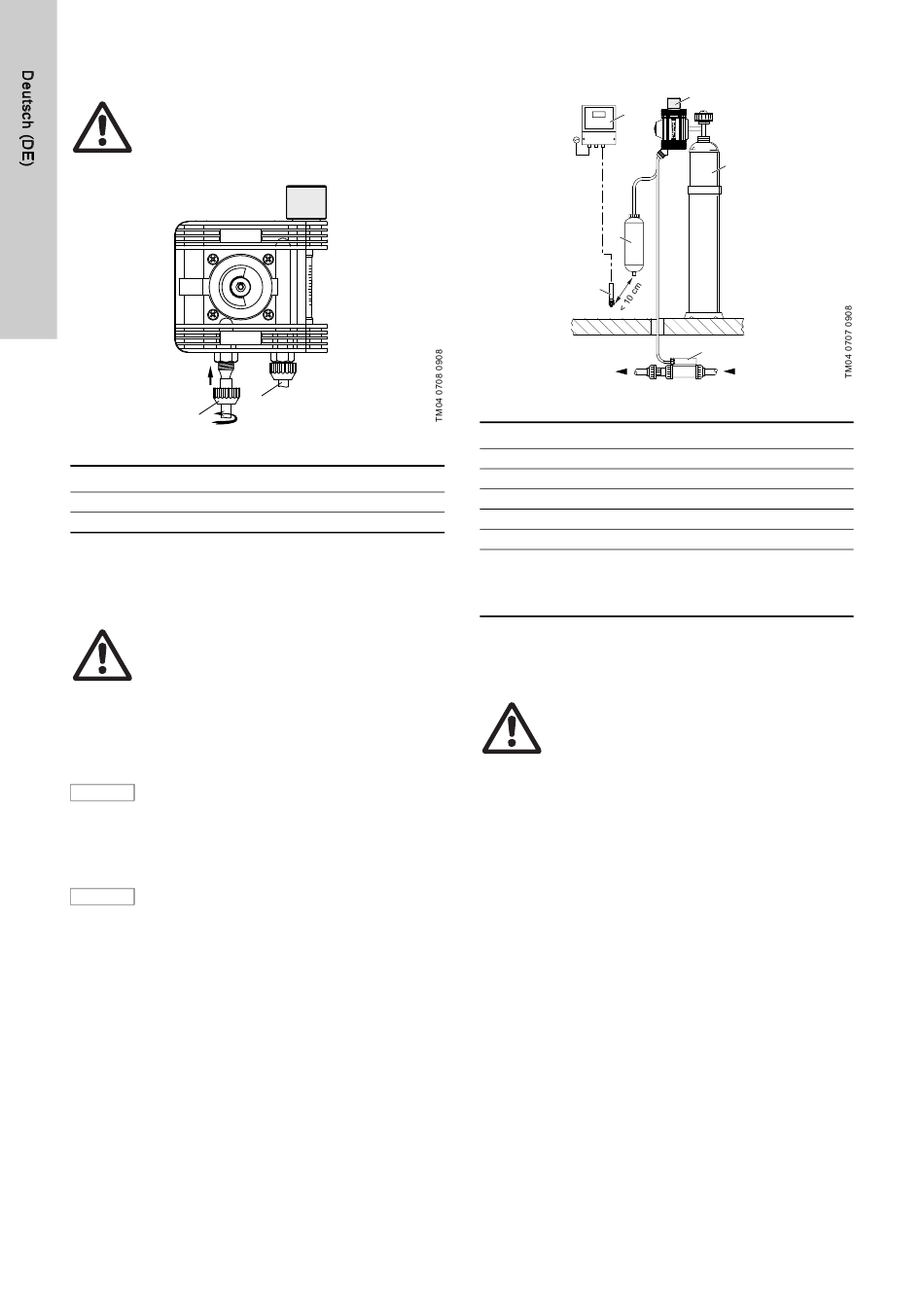

Abb. 11 Anschlüsse
Pos. Beschreibung
1 Vakuumleitung (zum Injektor)
2 Überdruckleitung
1. Chlorbehälter platzieren und gegen Wegrollen oder Umfallen
sichern.
2. Anschlüsse ggf. säubern und trocknen.
3. Ventil-Schutzkappe vom Behälter entfernen.
Warnung
Bei jedem Behälterwechsel Dichtung am
Druckanschluss erneuern!
Filter am Druckanschluss verwenden!
4. Neue Dichtung am Druckanschluss des
Kompaktdosiergerätes einlegen.
– Eventuell Filter am Druckanschluss erneuern.
Gerät nicht durch Drehen des Gehäuses
ausrichten! Ggf. mit einem
Achtung
13-mm-Gabelschlüssel gegenhalten.
Darauf achten, dass die Vakuumanschlüsse
sauber und trocken sind.
5. Kompaktdosiergerät auf den Behälteranschluss montieren.
Auswahl der Vakuumleitungen siehe Kapitel 5.1
Überwurfmuttern der Vakuumanschlüsse von
Achtung
Hand anziehen. Keine Werkzeuge benutzen!
Gefahr von Beschädigungen!
6. Überdruckleitung (Pos. 2) an den Adsorptionsfilter
anschließen.
7. Vakuumleitung an den Injektor anschließen.
14
2

5.3 Installationsbeispiel

5
3
6
Abb. 12 Dosierstation mit einer Chlorflasche
Pos. Beschreibung
1 Chlorflasche
2 Kompaktdosiergerät VGB-103
3 Adsorptionsfilter
4 Injektor
5 Gaswarngerät
Gassensor
Der Gassensor muss max. 10 cm unterhalb der
6
Überströmöffnung des Adsorptionsfilters installiert
sein.

6. Inbetriebnahme

Warnung
Die Chlorgas-Dosieranlage darf erst in Betrieb
genommen werden, nachdem sie durch einen
Sachkundigen, siehe 2.3 Qualifikation der
Anwender, auf seinen ordnungsgemäßen
Zustand geprüft wurde, und dabei insbesondere
gasführende Teile einer Dichtheitsprüfung unter-
zogen worden sind!
Vor der Inbetriebnahme die gesamte Anlage auf Dichtheit prüfen.
Mit Hilfe von Ammoniakwasser (Plastik-Fläschchen)
Ventildichtheit prüfen. Weißer Nebel zeigt undichte Stellen an.
2
1
4
