Installationskurzanleitung
1.4.2

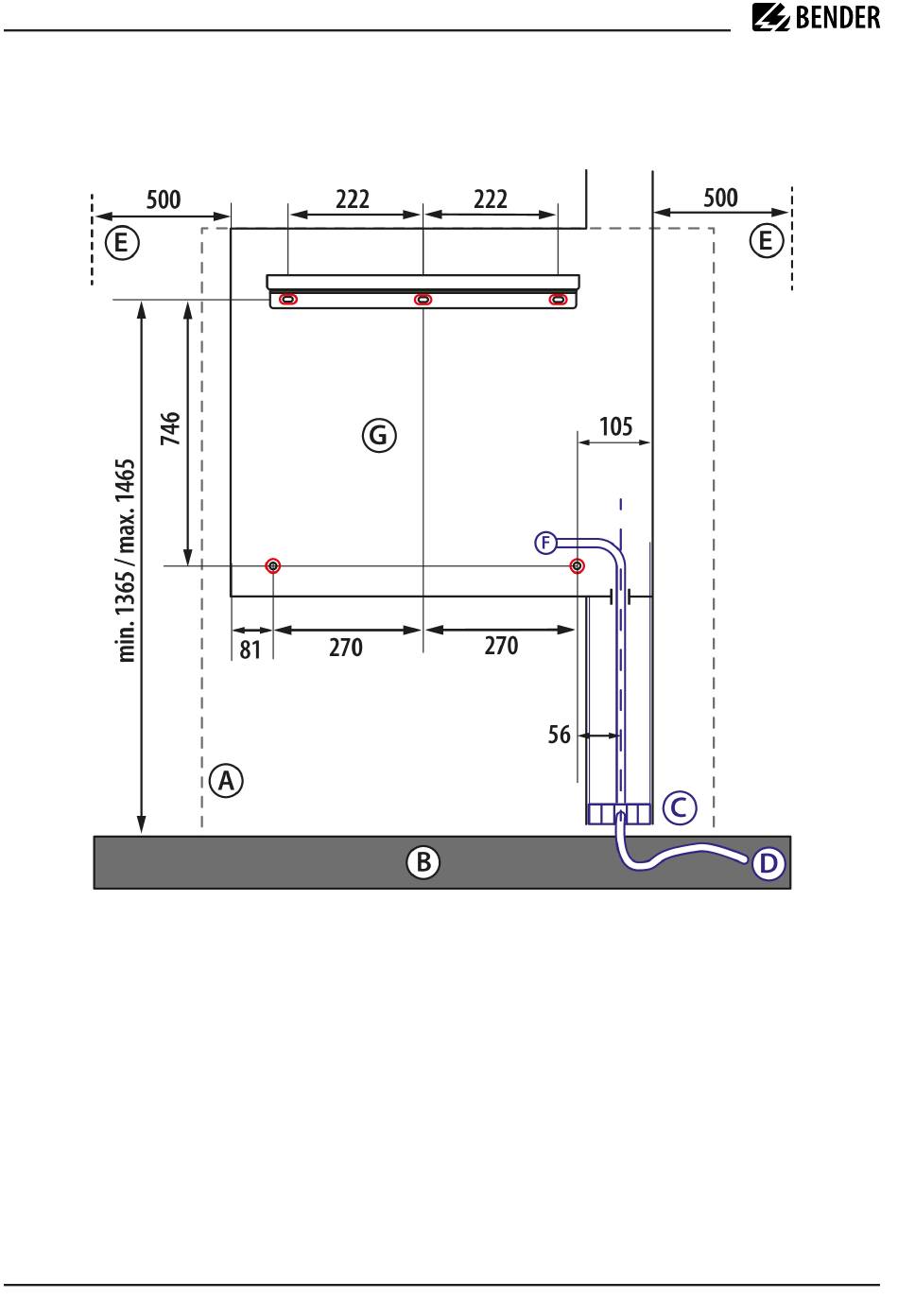

Montagemaße
Montagemaße
Maßangaben in mm
A
Wand
B
Boden
C
Schnittstellenbereich
D
Kabel der Infrastruktur (Kabellänge über Boden mindestens 1000 mm)
E
Freifläche links und rechts mind. 500 mm
F
Netzanschluss
G
Umriss DC-Wallbox mit Halteschiene, Kabelblende und Anschnitt des oberen Status- und Beleuchtungsmastes
rot Bohrungen (oben)
Anschraubpunkte (unten)
blau Positionierungsbereich für den Netzanschluss
6
iONiX 25_DC-Wallbox_D00461_00_Q_XXDE/11.2023
Ansicht auf Montagefläche und Montageschiene
