Installationskurzanleitung
1.5.1
Werkzeuge
Benötigte Werkzeuge
• Abmantelwerkzeug
• Gabelschlüssel mit Schlüsselweiten SW10, SW40 und SW43
1.5.2
Vorgehen
WARNUNG
Vor Arbeitsbeginn muss sichergestellt sein, dass die Kabel für die Netzversorgung der DC-Wallbox
stromlos geschaltet und gegen Wiedereinschalten gesichert sind. Die 5 Sicherheitsregeln nach DIN
VDE 0105-100 sind zu beachten!
HINWEIS
Vor Installation der DC-Wallbox ist die korrekte Fügung der Stecker zu überprüfen, da es beim Transport
vorkommen kann, dass sich ein Steckverbinder löst. Sollte sich ein Stecker gelöst haben, so ist dieser
nachzudrücken, um die korrekte Fügung des Steckers in der Steckerwanne sicherzustellen.

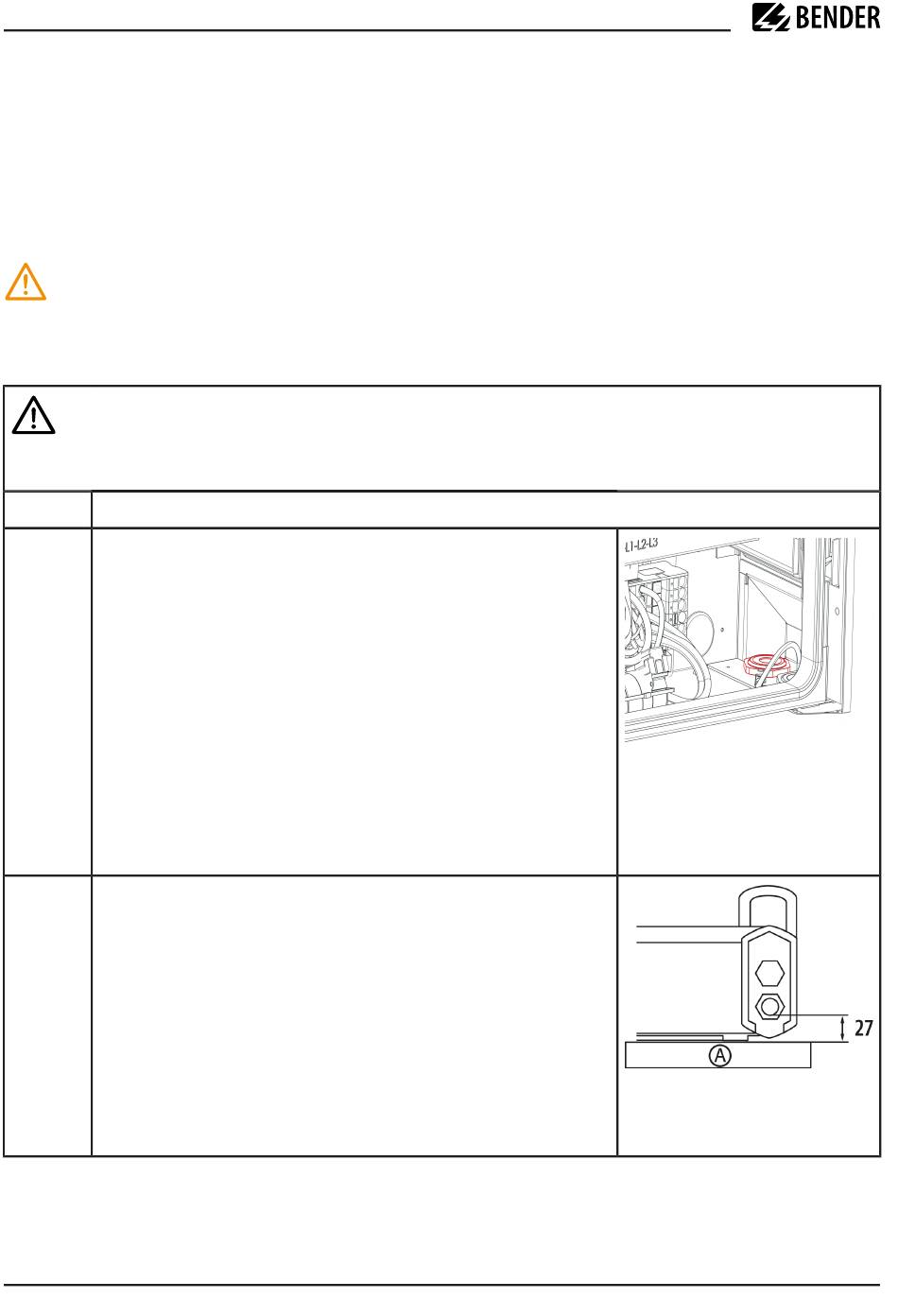

1.
Abmanteln der Kabel für L1, L2, L3, N und PE: 18 mm ... 20 mm
2.
Einführen und Fixieren des Netzkabels von unten in die DC-Wallbox
durch die hintere Kabelverschraubung, ggf. mit einem Gabelschlüssel
lösen
10
iONiX 25_DC-Wallbox_D00461_00_Q_XXDE/11.2023
Abbildung 1-1: Position
Kabelverschraubung
Ansicht innerhalb der DC-Wallbox
unten rechts
Abbildung 1-2: A: Wand
Verkabelung Netzanschluss / Ansicht
von unten / Maßangaben in mm
