Installationskurzanleitung
1.2

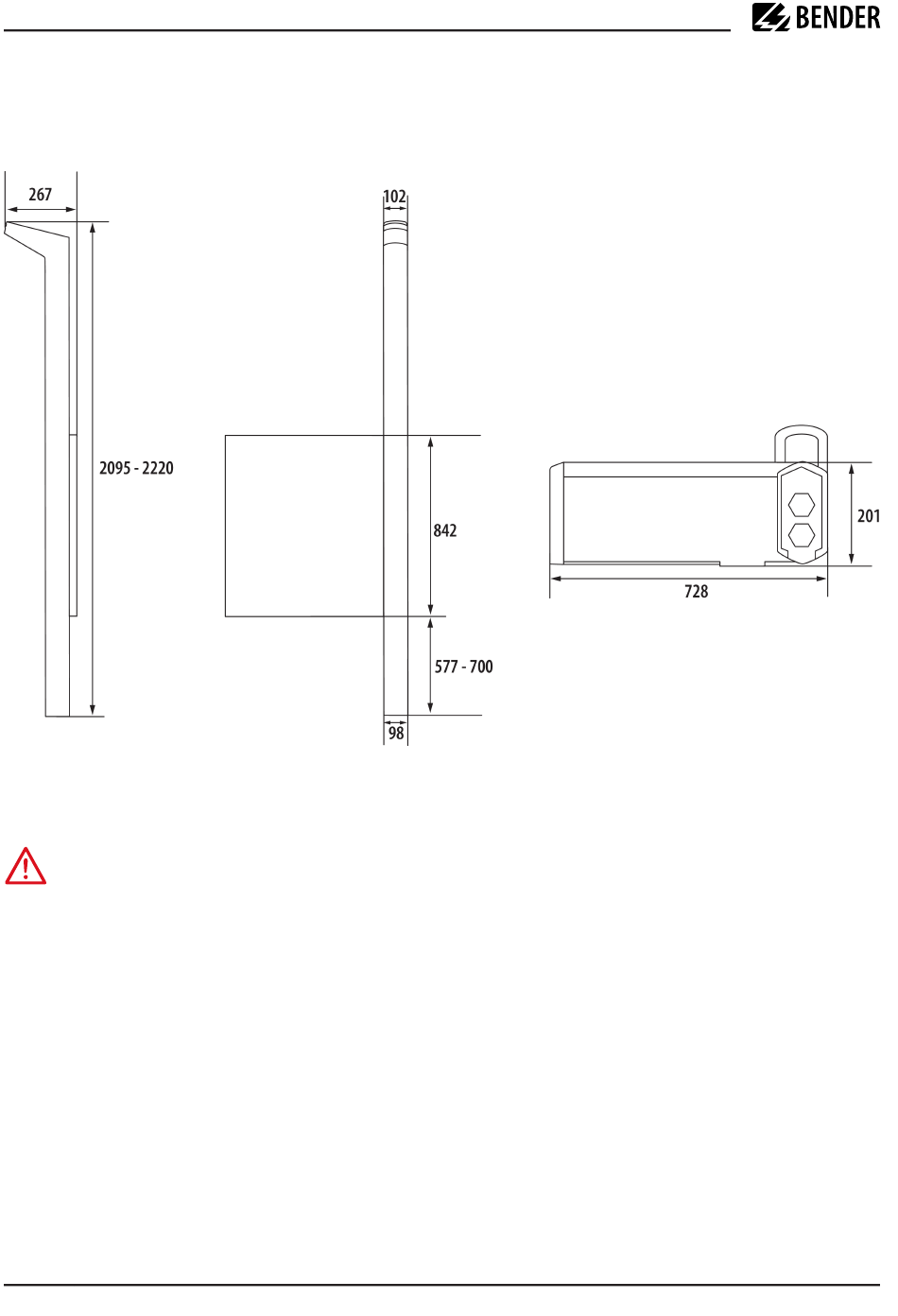

Maße
Gerätemaße
Maßangaben in mm
Ansicht von rechts
1.3
Vorraussetzungen
GEFAHR
Lebensgefahr
Die elektrische Zuleitung, die aus der Unterverteilung versorgt wird, muss grundsätzlich während
der gesamten mechanischen Montage und elektrischen Installation stromlos geschaltet werden. Die
galvanische Verbindung mit dem Niederspannungsnetz darf erst nach Abschluss der Montage und
elektrischen Installation hergestellt werden.
Folgende Bedingungen müssen für einen ordnungsgemäßen und sicheren Betrieb erfüllt sein:
• Die Wand an der die DC-Wallbox installiert werden soll, muss für deren Gewicht (siehe „Technische Daten",
Seite 12) ausgelegt sein.
• Eine Freifläche von mindestens 500 mm ist links und rechts der DC-Wallbox einzuplanen, dass eine gute
Belüftung gewährleistet ist.
• Der Aufstellort ist unter Einhaltung der örtlich geltenden Regelungen für Geräuschemissionen zu wählen.
• Eine Erwärmung durch externe Quellen ist zu vermeiden.
• Liegt der Aufstellort außerhalb eines Schutzbereichs eines Gebäudes, müssen zusätzliche
Blitzschutzmaßnahmen getroffen werden.
4
iONiX 25_DC-Wallbox_D00461_00_Q_XXDE/11.2023
Ansicht von vorne
