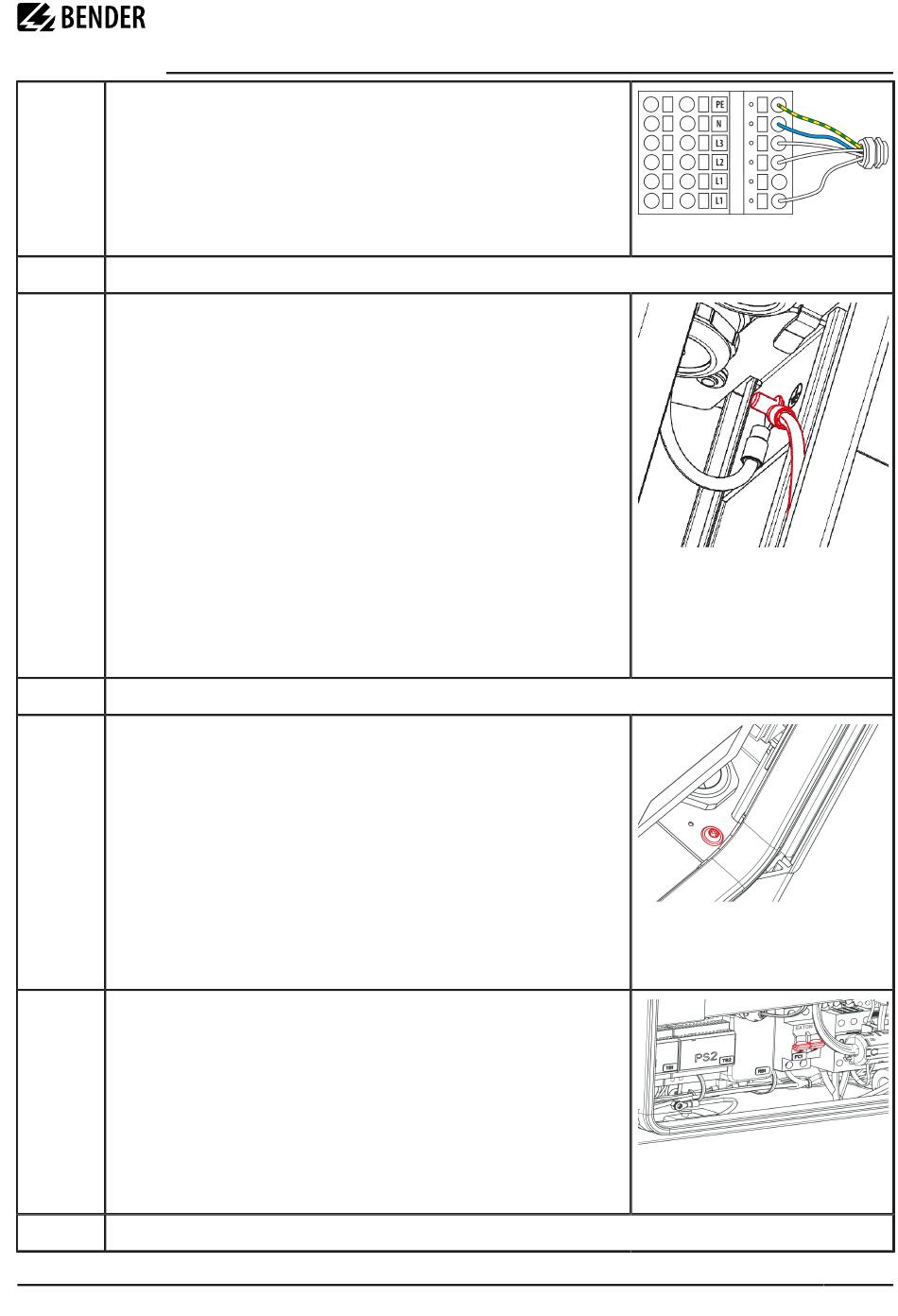

3.
Anschließen der Leitungen an der Klemmleiste gemäß der
Klemmenbeschriftung
4.
Überprüfen auf sicheren Kontakt in der Anschlussklemme mittels Ziehen an den einzelnen Leitungen
5.
Anschließen und Befestigen der Schutzerdung
6.
Anschließen der Kabelblende mittels Unterlegscheibe und Mutter an die Schutzerdung
7.
Aufschieben der Kabelblende ans Gehäuse und mittels Schraube
fixieren
8.
Aktivieren des Leitungsschutzschalters
9.
Verriegeln und Abschließen der Tür
iONiX 25_DC-Wallbox_D00461_00_Q_XXDE/11.2023
iONiX Light 25 Wallbox
iONiX Medium 25 Wallbox
iONiX Supreme 25 Wallbox
Abbildung 1-3: Anschlussklemmen
Abbildung 1-4: Position der
Schutzerdung
Ansicht der DC-Wallbox von unten
hinten
Abbildung 1-5: Position der Schraube
Ansicht innerhalb der DC-Wallbox
unten rechts
Abbildung 1-6: Position
Leitungsschutzschalter
11
