Endress+Hauser Proline Cubemass C 300 Betriebsanleitung Seite 42

Elektrischer Anschluss

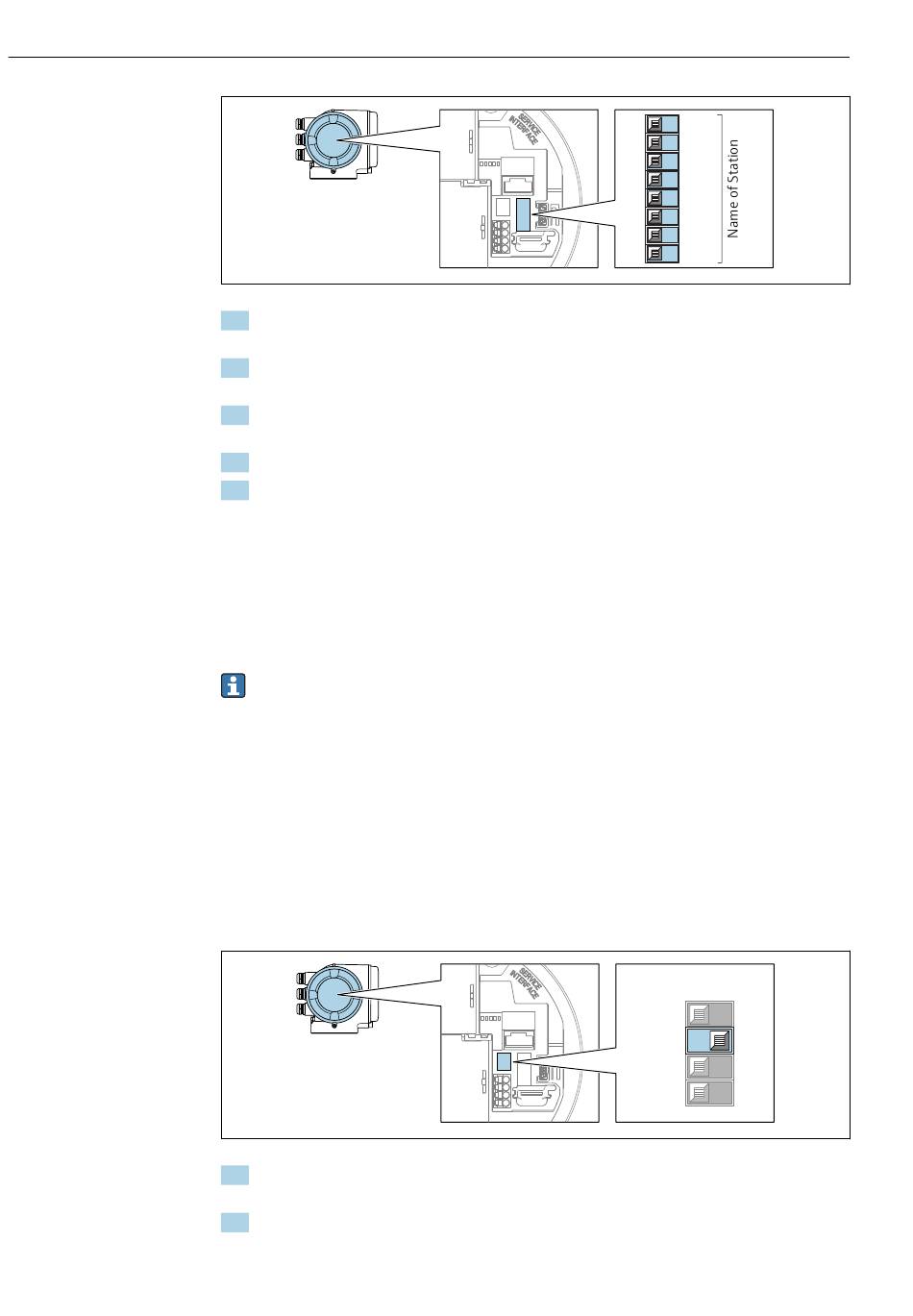

42
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu-
sedeckels lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe-
nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen .
3. Gewünschten Gerätename über die entsprechenden DIP-Schalter auf dem
I/O-Elektronikmodul einstellen.
4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
5. Gerät wieder an die Energieversorgung anschließen.
 Nach dem Neustart des Geräts wird die eingestellte Geräteadresse verwendet.
Gerätenamen über Automatisierungssystem einstellen
Um den Gerätenamen über das Automatisierungssystem einstellen zu können, müssen die
DIP-Schalter 1...8 alle auf OFF (Werkseinstellung) oder alle auf ON stehen.
Über das Automatisierungssystem kann der komplette Gerätename (Name of Station)
individuell angepasst werden.
• Die in der Werkseinstellung als Teil des Gerätenamens verwendete Seriennummer
wird nicht gespeichert. Ein Rücksetzen des Gerätenamens auf die Werkseinstellung
mit Seriennummer ist nicht möglich. Nach dem Rücksetzen ist der Gerätename leer.
• Bei Vergabe des Gerätenamens über das Automatisierungssystem:
Gerätenamen in Kleinbuchstaben vergeben.
7.6.2 Default IP-Adresse aktivieren
Default IP-Adresse über DIP-Schalter aktivieren
Stromschlaggefahr beim Öffnen des Messumformergehäuses.
‣
Vor dem Öffnen des Messumformergehäuses:
‣
Das Gerät von der Energieversorgung trennen.
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu-
sedeckels lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe-
nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen .
Proline Cubemass C 300 PROFINET mit Ethernet-APL
1
2
3
4
5
6
7
8
128
64
32
16
8
4
2
1
A0034498
Off On
1
2
3
4
A0034499
Endress+Hauser
