Hinweis!
Die Abbildungen in dieser Montageanleitung können
sich von Ihrem Produkt unterscheiden.
Hinweis!
Unter hohen Temperaturen, während der Lagerung
oder des Transportes, können sich Schmiermittel und
Schutzöle lösen und die Verpackung verunreinigen.
Dies hat keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt gründlich
mit einem Stofflappen vor dem Einbau.

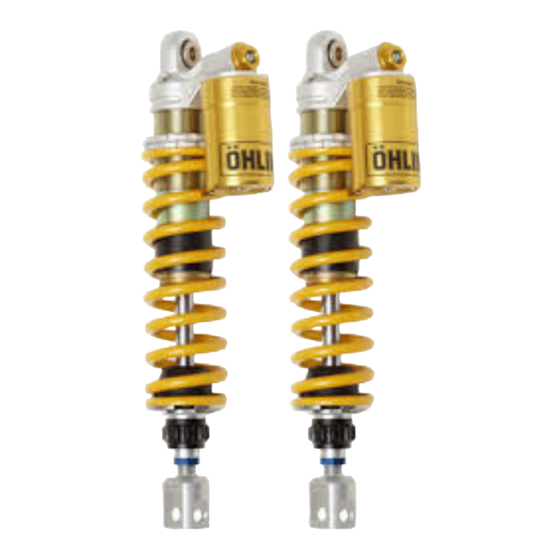

Öhlins Stoßdämpfer für Yamaha V-Max
YA 426/ 427
Montageanleitung
Lieferumfang
Beschreibung
Stoßdämpfer
Werkzeug zur
Vorspannungsverstellung
Kugelgelenk
Schraube
Abstandshülse
Abstandshülse
Öhlins Aufkleber
Notizaufkleber
Betriebsanleitung
Hinweis!
Überprüfen Sie den Packungsinhalt bevor Sie das
Produkt montieren. Sollten Teile fehlen, so kontaktieren
Sie Ihren Öhlins Händler.
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Bedienungsanleitung genau durch. Ein
Stoßdämpfer ist ein wichtiges technisches Element,
welches die Stabilität des Fahrzeuges beeinflusst.
Art. Nr.
Stk.
YA426/427
1
03199-03
1
00534-02
8
00439-18
1
01218-36
2
01218-54
6
00192-01
2
01180-01
1
07241-02
1
Werbung
Verwandte Anleitungen für Ohlins YA 426
Inhaltszusammenfassung für Ohlins YA 426
- Seite 1 Dies hat keinen Einfluss auf die Funktion Ihres Öhlins Stoßdämpfer ist ein wichtiges technisches Element, Produktes. Reinigen Sie das Öhlins Produkt gründlich welches die Stabilität des Fahrzeuges beeinflusst. mit einem Stofflappen vor dem Einbau. Öhlins Stoßdämpfer für Yamaha V-Max YA 426/ 427 Montageanleitung...
- Seite 2 MoNtAgeANLeituNg Warnung! Es ist zu empfehlen, dass ein Öhlins Händler den Ersetzen Sie die Schraube des Stoßdämpfer einbaut. Bremssattelhalters durch die mitgelieferter Schraube Art. Nr. 00439-18. Warnung! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann. Montieren Sie die beiden Öhlins Stoßdämpfer in der gleichen Art und Weise wie die Hinweis!
- Seite 3 MoNtAgeANLeituNg Ansicht von oben Vorne Radseite Stoß- Stoß- dämpfer dämpfer rechte Seite linke Seite Hinten 01218-54 01218-36 01218-54 01218-54 Radseite Radseite 01218-36 01218-54 01218-54 01218-54 00534-01 00534-01...
- Seite 4 eiNSteLLArBeiteN Warnung! Druckstufen- Federvor- Stellen Sie vor der ersten Fahrt sicher, dass die versteller spannungs- vorhandenen Stoßdämpfereinstellungen mit den von versteller Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Öhlins Händler wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben.
