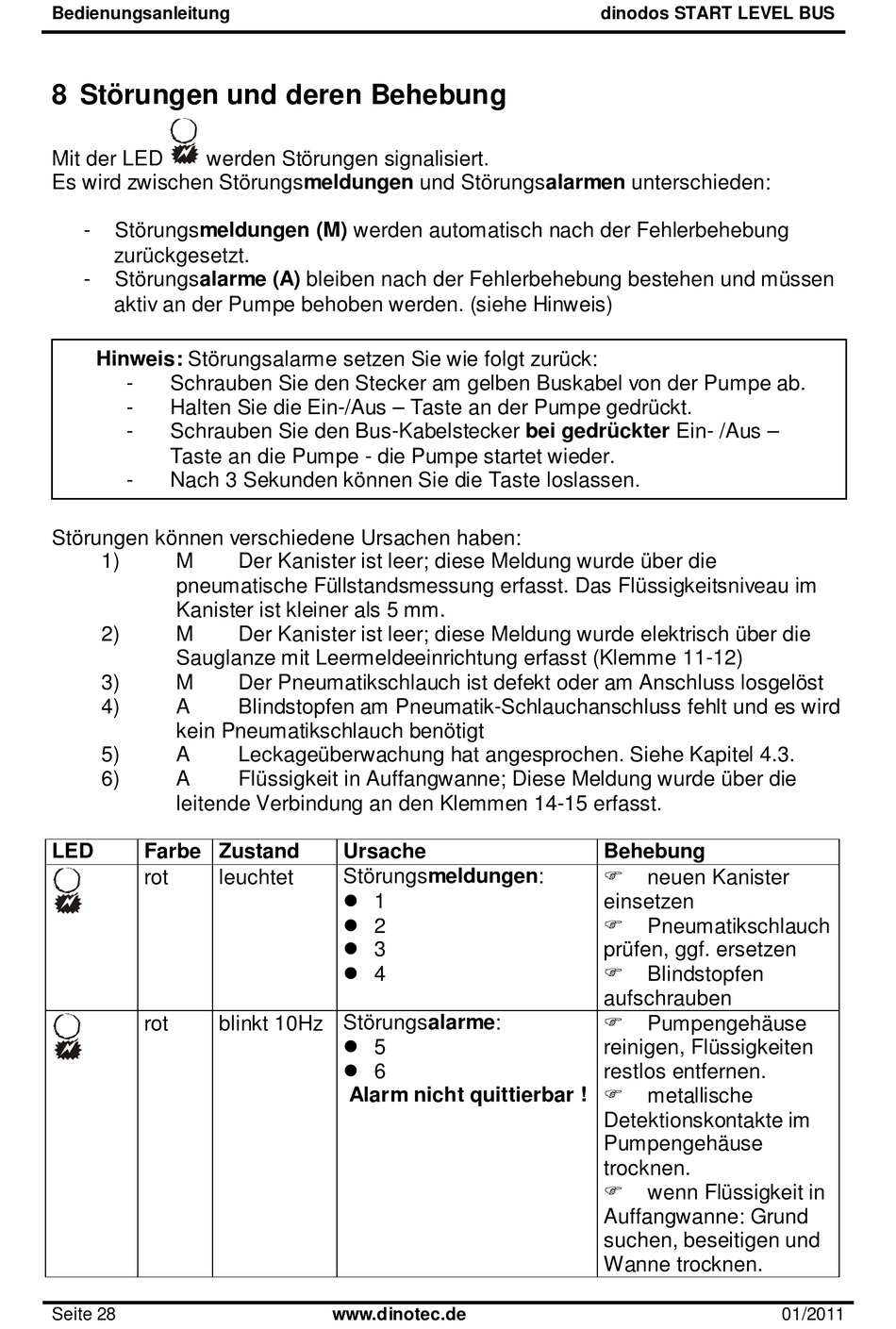

8 Störungen und deren Behebung
Mit der LED
werden Störungen signalisiert.
Es wird zwischen Störungsmeldungen und Störungsalarmen unterschieden:
-
Störungsmeldungen (M) werden automatisch nach der Fehlerbehebung
zurückgesetzt.
-
Störungsalarme (A) bleiben nach der Fehlerbehebung bestehen und müssen
aktiv an der Pumpe behoben werden. (siehe Hinweis)
Hinweis: Störungsalarme setzen Sie wie folgt zurück:
-
Schrauben Sie den Stecker am gelben Buskabel von der Pumpe ab.
-
Halten Sie die Ein-/Aus – Taste an der Pumpe gedrückt.
-
Schrauben Sie den Bus-Kabelstecker bei gedrückter Ein- /Aus –
Taste an die Pumpe - die Pumpe startet wieder.
-
Nach 3 Sekunden können Sie die Taste loslassen.
Störungen können verschiedene Ursachen haben:
1)
M
pneumatische Füllstandsmessung erfasst. Das Flüssigkeitsniveau im
Kanister ist kleiner als 5 mm.
2)
M
Sauglanze mit Leermeldeeinrichtung erfasst (Klemme 11-12)
3)
M
4)
A
kein Pneumatikschlauch benötigt
5)
A
6)
A
leitende Verbindung an den Klemmen 14-15 erfasst.
LED
Farbe Zustand
rot
leuchtet
blinkt 10Hz Störungsalarme:
rot
Seite 28
Der Kanister ist leer; diese Meldung wurde über die
Der Kanister ist leer; diese Meldung wurde elektrisch über die
Der Pneumatikschlauch ist defekt oder am Anschluss losgelöst
Blindstopfen am Pneumatik-Schlauchanschluss fehlt und es wird
Leckageüberwachung hat angesprochen. Siehe Kapitel 4.3.
Flüssigkeit in Auffangwanne; Diese Meldung wurde über die
Ursache
Störungsmeldungen:
1
2
3
4
5
6
Alarm nicht quittierbar !
www.dinotec.de
dinodos START LEVEL BUS
Behebung
neuen Kanister
einsetzen
Pneumatikschlauch
prüfen, ggf. ersetzen
Blindstopfen
aufschrauben
Pumpengehäuse
reinigen, Flüssigkeiten
restlos entfernen.
metallische
Detektionskontakte im
Pumpengehäuse
trocknen.
wenn Flüssigkeit in
Auffangwanne: Grund
suchen, beseitigen und
Wanne trocknen.
