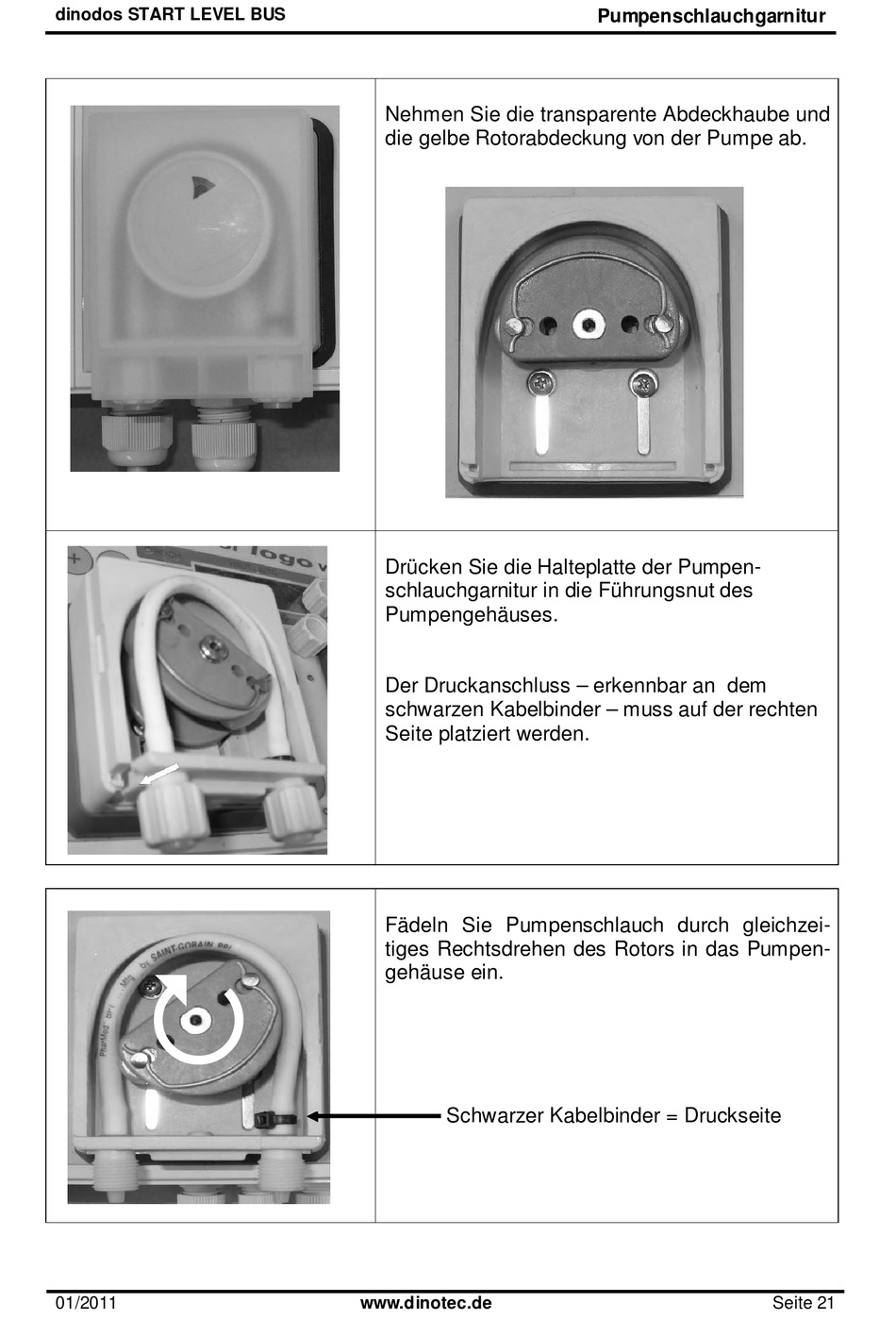

Nehmen Sie die transparente Abdeckhaube und
die gelbe Rotorabdeckung von der Pumpe ab.
Drücken Sie die Halteplatte der Pumpen-
schlauchgarnitur in die Führungsnut des
Pumpengehäuses.
Der Druckanschluss – erkennbar an dem
schwarzen Kabelbinder – muss auf der rechten
Seite platziert werden.
Fädeln Sie Pumpenschlauch durch gleichzei-
tiges Rechtsdrehen des Rotors in das Pumpen-
gehäuse ein.
Schwarzer Kabelbinder = Druckseite
