Schrauben Sie die Rändelmutter von der Schottverbindung ab.
VORSICHT: In der Rändelmutter befindet sich ein Klemmring, diesen bitte nicht
verlieren!
Nehmen Sie dann den blauen 6/4 mm PVC-Schlauch der Sauglanze (,,mit
Füllstandsüberwachung"). Ziehen sie erst die Rändelmutter und danach den
Klemmring über den anzuschließenden PVC-Schlauch. Die Verdickung des
Klemmrings muss in Richtung Rändelmutter liegen. Dann stecken Sie den
Schlauch auf die Schottverschraubung und drücken ihn kräftig über die
Anschlussöffnung. Der Klemmring wird nachgeschoben. Das Anziehen der
Rändelmutter zieht den Schlauch mittels Klemmring sicher fest.
HINWEIS:
Bei jedem erneuten Anschließen des Schlauches vorher jeweils 1cm
vom Schlauch abschneiden.
Seite 16

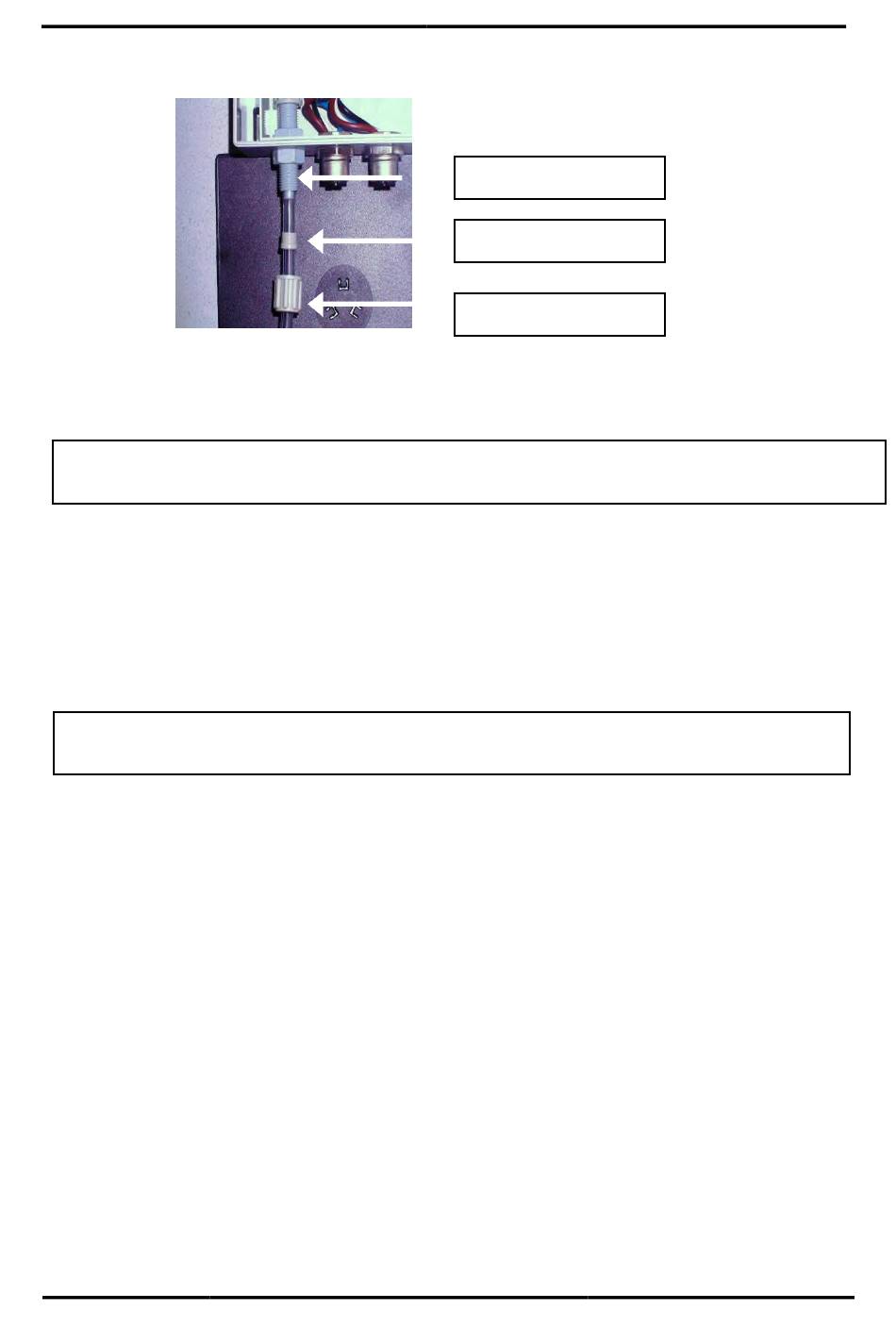

Schottverbindung
Klemmring
Rändelmutter
