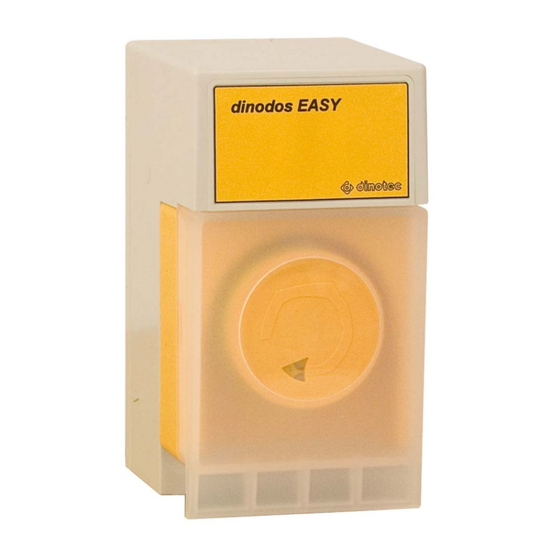

- Seite 1 Einfach bestes Wasser genießen! Schlauchdosierpumpe dinodos EASY Montage- und Bedienungsanleitung Technische Änderungen vorbehalten 2010-204-00 / 1013...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Schlauchpumpe dinodos EASY Inhaltsverzeichnis ALLGEMEINES _______________________________________________________4 Allgemeiner Hinweis Hervorhebungen Gewährleistung Sicherheitshinweise AUFBAU UND FUNKTION ______________________________________________6 Funktionsweise Technische Daten Aufbau Einstellung der Förderleistung Europäische Richtlinien EINSATZBEREICHE / DOSIERMEDIEN_____________________________________9 Chemische Beständigkeit MONTAGE __________________________________________________________10 Aufstellungsort Wichtige Hinweise zur Aufstellung und Installation Saughöhe und Dimension der Saugleitungen Befestigung der Dosierpumpe Öffnen des Pumpengehäuses... - Seite 3 Bedienungsanleitung Schlauchpumpe dinodos EASY NOTIZEN: Stand: 26.10.2013 dö/ hu www.dinotec.de 1013...
-
Seite 4: Allgemeines
Bedienungsanleitung Schlauchpumpe dinodos EASY 1 Allgemeines 1.1 Allgemeiner Hinweis Diese technische Information enthält alle Anweisungen zu Installation, Inbetriebnahme, Wartung und Reparatur der im Folgenden beschriebenen Dosierpumpe. Die Sicherheitshinweise und Hervorhebungen sind in jedem Fall zu beachten!!! 1.2 Hervorhebungen In dieser technischen Information haben die Hervorhebungen VORSICHT,... -
Seite 5: Sicherheitshinweise
Bedienungsanleitung Schlauchpumpe dinodos EASY 1.4 Sicherheitshinweise Das Gerät ist gemäß DIN 57411/VDE 0411 Teil 1, Schutzmaßnahmen für elektronische Geräte, gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser technischen Information enthalten sind. -
Seite 6: Aufbau Und Funktion
Bedienungsanleitung Schlauchpumpe dinodos EASY 2 Aufbau und Funktion 2.1 Funktionsweise Die Schlauchpumpe dinodos EASY ist eine hochwertige mikroprozessor-gesteuerte Dosierschlauchpumpe zur Dosierung von flüssigen Medien. Ausstattung: echt drehzahlgeregelte Dosierschlauchpumpe, Förderleistung je nach Pumpenschlauch zwischen 2ml/min (min.) bis 75 ml/min (max.) 2.2 Technische Daten... -
Seite 7: Aufbau
Bedienungsanleitung Schlauchpumpe dinodos EASY Aufbau Durch Abnehmen des Elektronik- Pumpengehäusedeckel mit Schnapp-Mechanismus : Gehäusedeckels wird das Einstell- schneller und einfacher Pumpenschlauchwechsel Potentiometer zugänglich. garantiert. Kleine Gehäusebreite: kompakte 65 mm. Der solide Gleichstrommotor ist mit 28 cm³ deutlich stärker als in Kleingeräten üblich. -
Seite 8: Einstellung Der Förderleistung
Bedienungsanleitung Schlauchpumpe dinodos EASY 2.3 Einstellung der Förderleistung Die Förderleistung wird von außen (hinter dem Elektronikgehäusedeckel) an einem Potentiometer auf die gewünschte Förderleistung im Bereich zwischen 0,25 und 4,5 l/h (Stellung 1 – 10) eingestellt. Bei anliegender Betriebsspannung dosiert die Pumpe kontinuierlich mit der eingestellten Förderleistung... -
Seite 9: Einsatzbereiche / Dosiermedien
Bedienungsanleitung Schlauchpumpe dinodos EASY 3 Einsatzbereiche / Dosiermedien Die Schlauchpumpe dinodos EASY Dosierpumpe kann zur Dosierung flüssiger, nichtabrasiver und nicht brennbarer Medien unter strenger Berücksichtigung nachfolgender Angaben eingesetzt werden. 3.1 Chemische Beständigkeit Chemische Beständigkeit der medienberührten Teile in Abhängigkeit Medium,... -
Seite 10: Montage
Bedienungsanleitung Schlauchpumpe dinodos EASY 4 Montage 4.1 Aufstellungsort Am Aufstellungsort muss die zulässige Umgebungstemperatur (10 °C bis + 50 °C) gewährleistet sein. Bei Aufstellung in feuchten und nassen Räumen Schutzart der Pumpe berücksichtigen. 4.2 Wichtige Hinweise zur Aufstellung und Installation VORSICHT Werden mit der Pumpe Gefahrenstoffe gefördert, sind alle... -
Seite 11: Öffnen Des Pumpengehäuses
Bedienungsanleitung Schlauchpumpe dinodos EASY 4.5 Öffnen des Pumpengehäuses Das Gerätegehäuse darf nicht geöffnet werden, da die Funktion und die Sicherheit der Pumpe dann nicht mehr gewährleistet ist. VORSICHT: Durch Öffnen des Gerätegehäuses erlöschen die Gewährleistungsansprüche. 4.6 Wechseln des Pumpenschlauchs ACHTUNG: Gefahr durch elektrischen Strom und plötzliches Anlaufen der Pumpe. -
Seite 12: Montage Des Neuen Pumpenschlauches
Bedienungsanleitung Schlauchpumpe dinodos EASY 4.8 Montage des neuen Pumpenschlauches 1. Pumpengehäuse gegebenenfalls säubern, die Schlauchbahn und der Pumpenschlauch dürfen nicht glitschig sein oder gefettet werden, sonst kann sich der Schlauch nicht in der Bahn halten 2. Rotor von Hand so drehen, dass ein „D“ entsteht, also die flache Seite nach links zeigt 3. -
Seite 13: Anschluss Der Saug- Und Dosierleitung
Überwurfmutter und Pressring auf das Schlauchende aufstecken (siehe Abbildung). Schlauchende fest auf den Konus drücken und mit der Überwurfmutter festschrauben. WICHTIG ! Bei den dinotec-Dosierschläuchen zeigt die kurze Seite des Pressringes in Richtung Pumpengehäuse. Bei abweichenden Wandstärken, kann es notwendig werden, den Pressring andersherum einzubauen. HINWEIS: Bei jeden Pumpenschlauchwechsel jeweils 1cm von der Saug- und Dosierleitung abschneiden. -
Seite 14: Anschlüsse - Netzleitung Anschließen
Der Anschluss ist am bereits in der Pumpe angeschlossenen und nach außen geführten Kabel mit Schukostecker vorzunehmen. Das Gerätegehäuse darf nicht geöffnet werden. Die Schlauchpumpe dinodos EASY wird in der Standardausführung mit fest angeschlossenen Netzkabel/Schukostecker geliefert. 4.11 Leermeldeanschluss Das Gerät besitzt keinen eigenen Leermeldeanschluss. Das Leermeldesignal von der Niveaulanze wird im Mess- und Regelgerät angeschlossen. -
Seite 15: Inbetriebnahme
Bedienungsanleitung Schlauchpumpe dinodos EASY 5 Inbetriebnahme Vor der Erstinbetriebnahme die Saug- und Dosierleitung anschließen VORSICHT: Zur Erstinbetriebnahme, Kontrolle der gesamten Dosieranlage und zur Einstellung der Pumpe empfehlen wir, als Dosiermedium Wasser zu verwenden. Erst wenn alles für richtig befunden wurde, auf das entsprechende Dosiermedium umstellen. -
Seite 16: Mögliche Störungen Und Deren Behebung
Bedienungsanleitung Schlauchpumpe dinodos EASY 6 Mögliche Störungen und deren Behebung Störung Ursache Abhilfe Kein Netzanschluss Spannungsversorgung prüfen Pumpe läuft Netzspannung falsch Pumpe zur Reparatur ins Werk nicht Elektrischer Ausfall schicken Behälter leer, Behälter wechseln Pumpe läuft... -
Seite 17: Wartung Und Reparaturarbeiten
Bedienungsanleitung Schlauchpumpe dinodos EASY 7 Wartung und Reparaturarbeiten Wichtigste Voraussetzung für die korrekte Funktion und Genauigkeit der Dosier- pumpe ist der einwandfreie Zustand des Pumpenschlauches. HINWEIS: Die Ventilschläuche der Pumpen haben eine begrenzte Lebensdauer. Nach max. 1 Jahr Betriebszeit muss die Pumpenschlauchgarnitur ausgetauscht werden, bei hoher Beanspruchung früher! -
Seite 18: Einfach Bestes Wasser Genießen
