dinodos START LEVEL BUS
5.5 Öffnen des Pumpengehäuses
VORSICHT Vor Öffnen des Gehäuses beide Buskabel abschrauben (s. Kapitel 5.7)!
1. Die transparente Pumpengehäuseabdeckung abnehmen, dabei etwas hin-
und her-"hebeln"
2. Den schwarzen Rahmen um das Pumpengehäuse nach oben abziehen, dabei
am besten den Rahmen abwechselnd links und rechts zwischen Daumen und
Zeigefinger greifen.

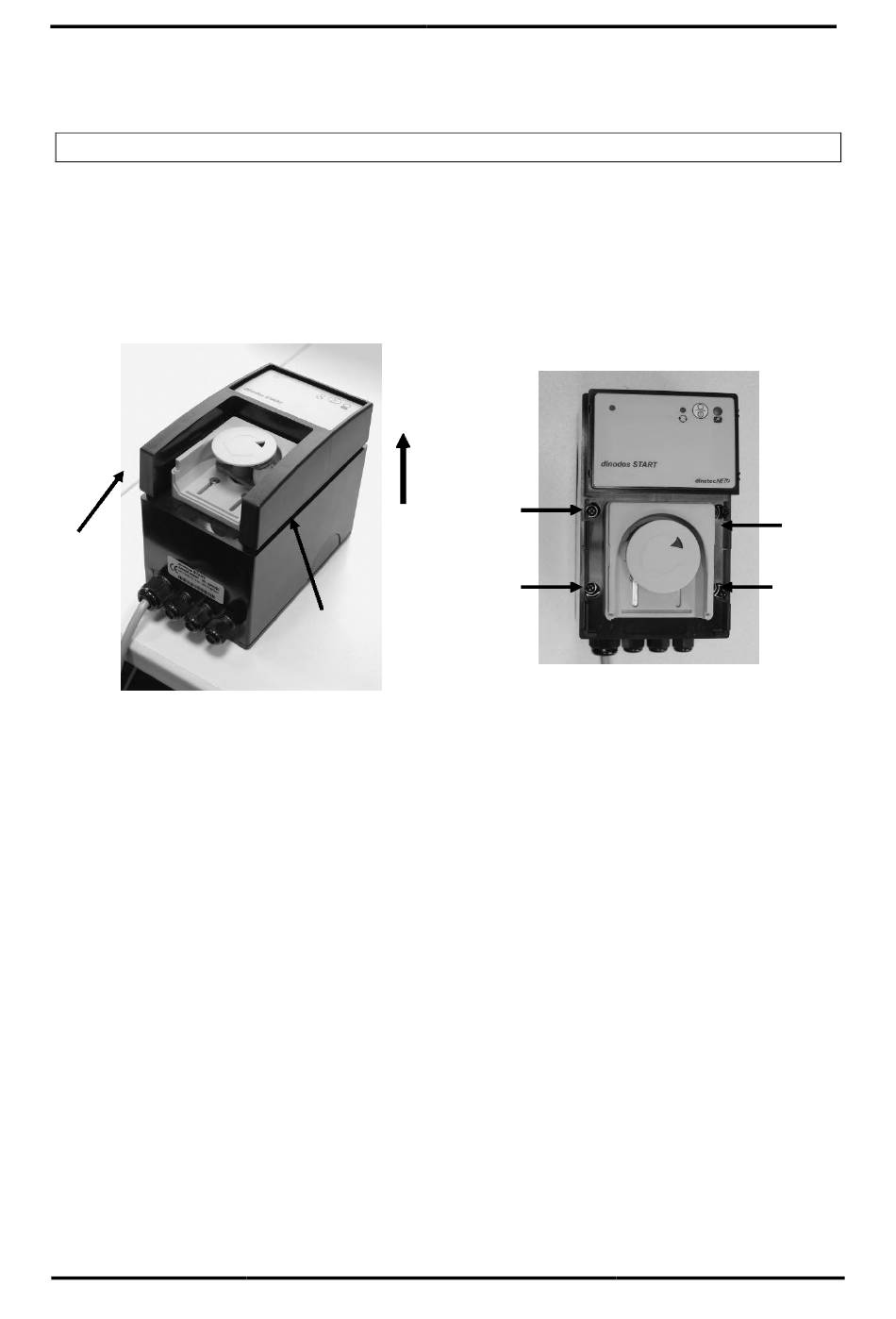

Abbildung 5-1
3. Die vier Schrauben lösen, anschließend gesamtes Pumpengehäuse von der
Grundplatte abnehmen.
Dazu empfohlener Schraubendreher PH 2X100
4. Grundplatte an der Wand befestigen.
01/2011
Abbildung 5-2
www.dinotec.de
Montage
Seite 13
