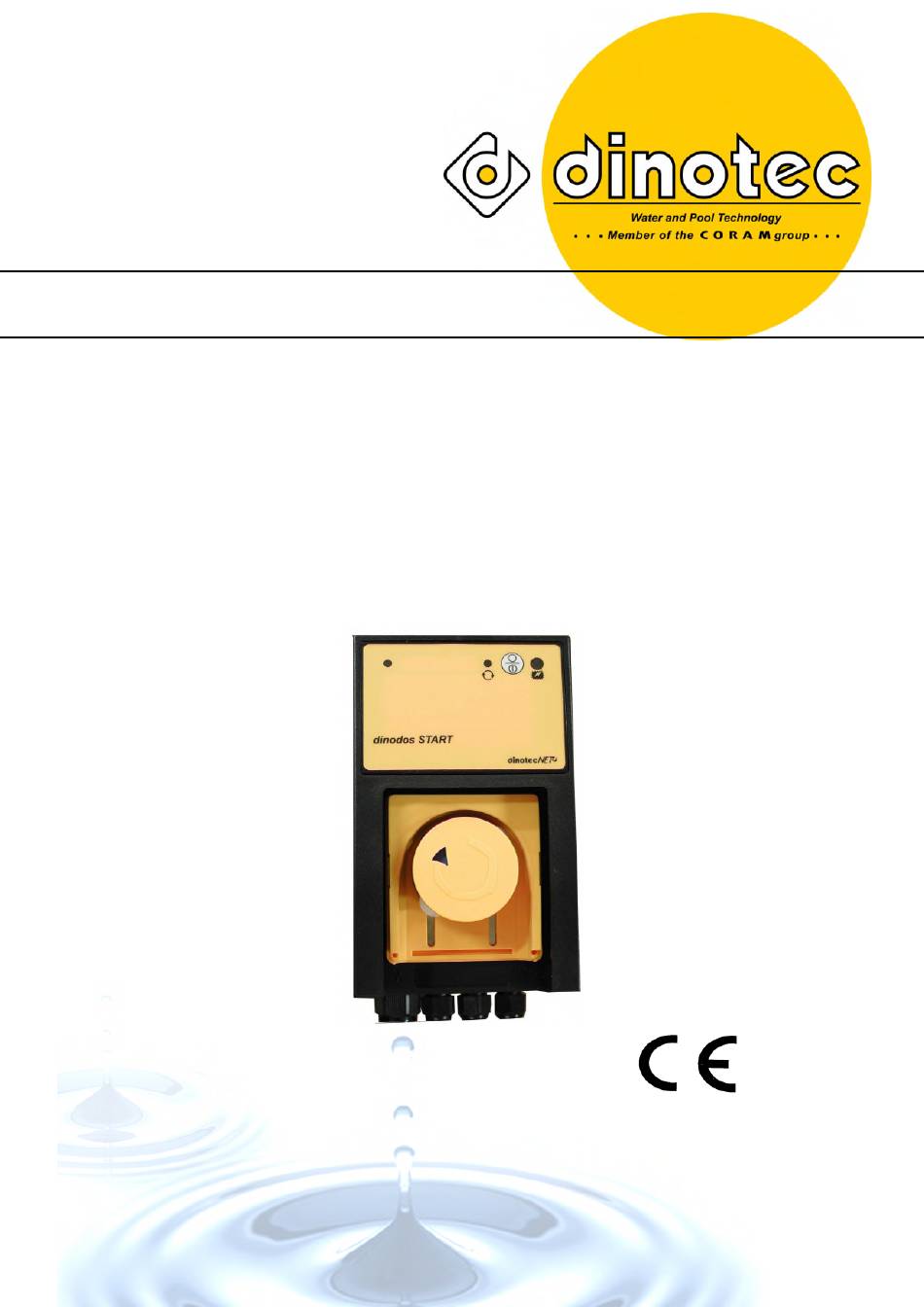

- Seite 1 Einfach bestes Wasser genießen! Schlauchpumpe dinodos START Montage- und Bedienungsanleitung Technische Änderungen vorbehalten 2010-215-00 / 1113...
- Seite 2 Bedienungsanleitung Schlauchpumpe dinodos START Notizen: Stand: 15.11.2013 Dö www.dinotec.de...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Schlauchpumpe dinodos START Inhaltsverzeichnis ALLGEMEINES Allgemeiner Hinweis Hervorhebungen Gewährleistung Sicherheitshinweise AUFBAU UND FUNKTION Funktionsweise TECHNISCHE DATEN Technische Daten Weitere Technische Eigenschaften Werkseinstellungen Europäische Richtlinien EINSATZBEREICHE / DOSIERMEDIEN Chemische Beständigkeit MONTAGE Aufstellort Wichtige Hinweise zur Aufstellung und Installation Saughöhe und Dimension der Saugleitungen Befestigung der Dosierpumpe Öffnen des Pumpengehäuses... -
Seite 4: Allgemeines
Bedienungsanleitung Schlauchpumpe dinodos START 1 Allgemeines 1.1 Allgemeiner Hinweis Diese technische Information enthält alle Anweisungen zu Installation, Inbetriebnahme, Wartung und Reparatur der im folgenden beschriebenen Dosierpumpe. Die Sicherheitshinweise und Hervorhebungen sind in jedem Fall zu beachten!!! Hervorhebungen In dieser technischen Information haben die Hervorhebungen VORSICHT, ACHTUNG und HINWEIS folgende Bedeutung: VORSICHT: Diese Überschrift wird benutzt, falls ungenaues Befolgen oder... -
Seite 5: Sicherheitshinweise
Bedienungsanleitung Schlauchpumpe dinodos START Sicherheitshinweise Das Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser technischen Information enthalten sind. Falls anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen... -
Seite 6: Aufbau Und Funktion

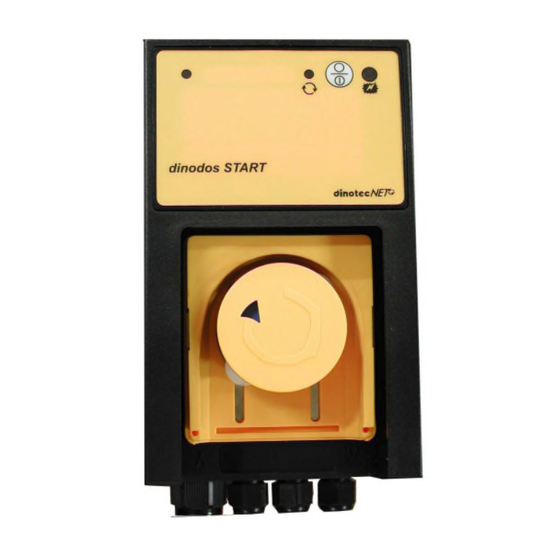

Bedienungsanleitung Schlauchpumpe dinodos START 2 Aufbau und Funktion Funktionsweise Die Schlauchpumpe dinodos START ist eine hochwertige mikroprozessor-gesteuerte Schlauchdosierpumpe zur Dosierung von flüssigen Medien. Durch verschiedene Betriebsarten und den Einsatz verschiedener Pumpenschläuche ist die Pumpe vielseitig anwendbar. Ausstattung: Schlauchdosierpumpe mit Schrittmotor, Förderleistung je nach Pumpenschlauch zwischen 1,2ml/h (min.) bis 11.000 ml/h (max.) -
Seite 7: Technische Daten
Bedienungsanleitung Schlauchpumpe dinodos START Technische Daten 3.1 Technische Daten Schutzart: IP65 Netzanschluss: 230-240VAC, +/- 10%, 50/60 Hz Leistungsaufnahme: ca. 16 VA max. Sicherung: 0,2A träge Drehzahlbereich: 0,1-100 U/min Leermeldeanschluss: Schließer (Kontakt geschlossen, wenn leer) max. Strombelastung des Alarmausgangs: Leiterquerschnitt: alle Leitungen: 1,5mm²... -
Seite 8: Einsatzbereiche / Dosiermedien
Bedienungsanleitung Schlauchpumpe dinodos START 4 Einsatzbereiche / Dosiermedien Die Schlauchpumpe dinodos START Dosierpumpe kann zur Dosierung flüssiger, nichtabrasiver und nicht brennbarer Medien unter strenger Berücksichtigung nachfolgender Angaben eingesetzt werden. 4.1 Chemische Beständigkeit Chemische Beständigkeit der medienberührten Teile in Abhängigkeit von Medium, Mediumtemperatur und Betriebsdruck. -
Seite 9: Montage
Bedienungsanleitung Schlauchpumpe dinodos START 5 Montage 5.1 Aufstellort Am Aufstellort muss die zulässige Umgebungstemperatur (0 °C bis + 40 °C) gewährleistet sein. Bei Aufstellung in feuchten und nassen Räumen Schutzart der Pumpe berücksichtigen. 5.2 Wichtige Hinweise zur Aufstellung und Installation VORSICHT Werden mit der Pumpe Gefahrenstoffe gefördert, sind alle Vorschriften,... -
Seite 10: Öffnen Des Pumpengehäuses
Bedienungsanleitung Schlauchpumpe dinodos START 5.5 Öffnen des Pumpengehäuses VORSICHT Vor Öffnen des Gehäuses die Pumpe vom elektrischen Netz trennen! 1. Die transparente Pumpengehäuseabdeckung abnehmen, dabei etwas hin- und her-“hebeln“ 2. Den schwarzen Rahmen um das Pumpengehäuse nach oben abziehen, dabei am besten den Rahmen abwechselnd links und rechts zwischen Daumen und Zeigefinger greifen. -
Seite 11: Anschlüsse - Netzleitung Anschließen
Bedienungsanleitung Schlauchpumpe dinodos START 5.6 Anschlüsse - Netzleitung anschließen WARNUNG Vor Anschließen der Netzleitung prüfen, ob die Angabe der Netz- spannung auf dem Typenschild mit den örtlichen Gegebenheiten übereinstimmt! Alle Installationsarbeiten sind in spannungslosem Zustand durchzuführen! Der elektrische Anschluss darf ausschließlich von einer autorisierten Elektrofachkraft durchgeführt werden! -
Seite 12: Einstellen Der Leistung
Bedienungsanleitung Schlauchpumpe dinodos START 5.7 Einstellen der Leistung Die Einstellung der Förderleistung wird mit zwei Potentiometern vorgenommen. Sie befinden sich hinter der Platte, auf der die Bedientaster sind. Vorderen Rahmen abheben, dass die Schrauben sichtbar sind. (s. Kap. 5.5) Platte mit den Bedientastern vorsichtig abnehmen Schiebeschalter Mit den beiden Potentiometern ist die maximale Förderleistung eingestellbar. -
Seite 13: Betriebsarten
Bedienungsanleitung Schlauchpumpe dinodos START 6 Betriebsarten 6.1 Betriebsart On-Off Jumper auf Pos. 1 Die Pumpe fördert bei geschlossenem Ansteuerkontakt mit der eingestellten Drehzahl; die Drehzahleinstellung erfolgt über die Potentiometereinstellung wie oben beschrieben. Klemmenleiste Schlauchpumpe dinodos Jumper: START ... -
Seite 14: Betriebsarten 0(4)
Bedienungsanleitung Schlauchpumpe dinodos START 6.2 Betriebsarten 0(4)..20 mA oder 20..(0)mA Der Schiebeschalter zwischen den Potentiometern hat in diesen Betriebsarten keine Funktion. Die kleinste Drehzahl der Pumpe beträgt 0,1 U/min. Hinweis: Mit einen zusätzlichen Jumper auf Position 1 (und den Jumpern auf 2 oder 3) ist die Betriebsart 0..20mA oder 20..0mA möglich. - Seite 15 0 mA) und der Drehzahl 0 U/min bei 20 mA. Die Enddrehzahl ergibt sich aus der Potentiometereinstellung wie folgt: Enddrehzahl (U/min) = Einstellung P1 + Einstellung P2. Die Pumpe startet bei etwa 19.88 mA. Klemmenleiste Schlauchpumpe dinodos START Jumper: Betriebsart 2 + 3: über Stromsignal 4-20mA bzw. 20- ...
-
Seite 16: Frequenzansteuerung
Bedienungsanleitung Schlauchpumpe dinodos START 6.3 Frequenzansteuerung Jumper auf Position 4 Der Schiebeschalter zwischen den Potentiometern hat in diesen Betriebsarten keine Funktion. Die kleinste Drehzahl der Pumpe beträgt 0,1 U/min. Die Drehzahl der Pumpe ergibt sich linear aus der Frequenz der Impulse am Impulseingang zwischen 0,1 U/min bei 0,02 Hz und der mit den beiden Potentiometern eingestellten Enddrehzahl bei 1 Hz. -
Seite 17: Ansteuerung Durch Pulsweitenmodulation (Puls-Pause)
Bedienungsanleitung Schlauchpumpe dinodos START 6.4 Ansteuerung durch Pulsweitenmodulation (Puls-Pause) Kein Jumper gesetzt Der Schiebeschalter zwischen den Potentiometern hat in diesen Betriebsarten keine Funktion. Periode (3 - 60 Sekunden) Impulslänge Pause Sekunden Die Drehzahl der Pumpe ergib sich linear aus dem Verhältnis Impulslänge – Pause des am Impulseingang anliegenden Signals. -
Seite 18: Leermeldeanschluss
Bedienungsanleitung Schlauchpumpe dinodos START Klemmenleiste Schlauchpumpe dinodos Jumper: START Betriebsart Impulslänge- Pause Netz Alarmausgang Sauglanze Leermeldung Dosierung bei geschlossenem... -
Seite 19: Anzeige / Bedientaste
Bedienungsanleitung Schlauchpumpe dinodos START 7 Anzeige / Bedientaste Pumpe Ein/Aus 1 Leuchtdiode Betrieb (grün) blinkt wenn Betriebspannung anliegt leuchtet, wenn „Pumpe ein“. 2 Leuchtdiode Dosieren leuchtet, blinkt wenn Dosierung in Betrieb 3 Taster Ein / Aus 4 Leuchtdiode Störung z.B. Dosiermittelaustritt im Pumpengehäuse... -
Seite 20: Pumpenschlauchgarnitur
Bedienungsanleitung Schlauchpumpe dinodos START 8 Pumpenschlauchgarnitur Wichtigste Voraussetzung für die korrekte Funktion und Genauigkeit der Dosier- pumpe ist der einwandfreie Zustand des Pumpenschlauches. 8.1 Wechseln des Pumpenschlauchs ACHTUNG: Gefahr durch elektrischen Strom und plötzliches Anlaufen der Pumpe. Quetschgefahr für die Finger. -
Seite 21: Montage Des Neuen Pumpenschlauches
Bedienungsanleitung Schlauchpumpe dinodos START 8.3 Montage des neuen Pumpenschlauches 1. Pumpengehäuse gegebenenfalls säubern, die Schlauchbahn und der Pumpenschlauch dürfen nicht glitschig sein oder gefettet werden, sonst kann sich der Schlauch nicht in der Bahn halten 2. Rotor von Hand so drehen, dass ein „D“ entsteht, also die flache Seite nach links zeigt 3. -
Seite 22: Anschluss Der Saug- Und Dosierleitung
Bedienungsanleitung Schlauchpumpe dinodos START 6. Pumpengehäusedeckel aufsetzen 7. Äußere Abdeckung aufsetzen 8.4 Anschluss der Saug- und Dosierleitung Nachdem die Pumpenschlauchgarnitur montiert ist, kann die Saug- und Druckleitung angeschlossen werden. In Drehrichtung der Pumpe (Uhrzeigersinn) werden links die Saugleitung und rechts die Dosierleitung befestigt. Die Pumpen sind selbstansau- gend und sperren zur Druckseite hin selbsttätig ab. - Seite 23 Bedienungsanleitung Schlauchpumpe dinodos START ACHTUNG: Die Pumpen arbeiten bis zu einen maximalen Gegendruck von ca. 1,5 bar. Befindet sich beim Andosieren viel Luft in der Saug- und Druckleitung sollte die Leistung der Pumpe unterstützt werden. Dosierschlauch auf der Druckseite oder an der Impfstelle lösen und Flüssigkeit in ein Kunststoffgefäß...
- Seite 24 Bedienungsanleitung Schlauchpumpe dinodos START www.dinotec.de...
-
Seite 25: Einschalten / Erstinbetriebnahme / Entlüften
Bedienungsanleitung Schlauchpumpe dinodos START 9 Einschalten / Erstinbetriebnahme / Entlüften LED grün: Betriebszustand Pumpe Ein/Aus Zum Einschalten der Pumpe drucken Sie bitte kurz auf den Einschaltknopf. Die Grüne LED links leuchtet. Ein weiterer Druck auf diese Taste schaltet die Pumpe wieder aus. -
Seite 26: Mögliche Störungen Und Deren Behebung
Bedienungsanleitung Schlauchpumpe dinodos START 10 Mögliche Störungen und deren Behebung Störung Ursache Abhilfe Kein Netzanschluss Spannungsversorgung prüfen Pumpe läuft Netzspannung falsch Sicherung in der Pumpe nicht Elektrischer Ausfall Pumpe zur Reparatur ins Werk schicken ... -
Seite 27: Ersatz- Und Verschleißteile
0284-100-00 Sauglanze kompl. mit Leermeldegeber 0204-027-00 Abdeckung (rund) für Rotor 0204-028-00 Abdeckhaube transparent HINWEIS Verwenden Sie ausschließlich nur die von dinotec geprüften und empfohlenen Zubehörteile sowie Wasserpflegemittel, die speziell auf diesen Einsatzbereich abgestimmt und einer ständigen Qualitätskontrolle unterworfen sind. www.dinotec.de... -
