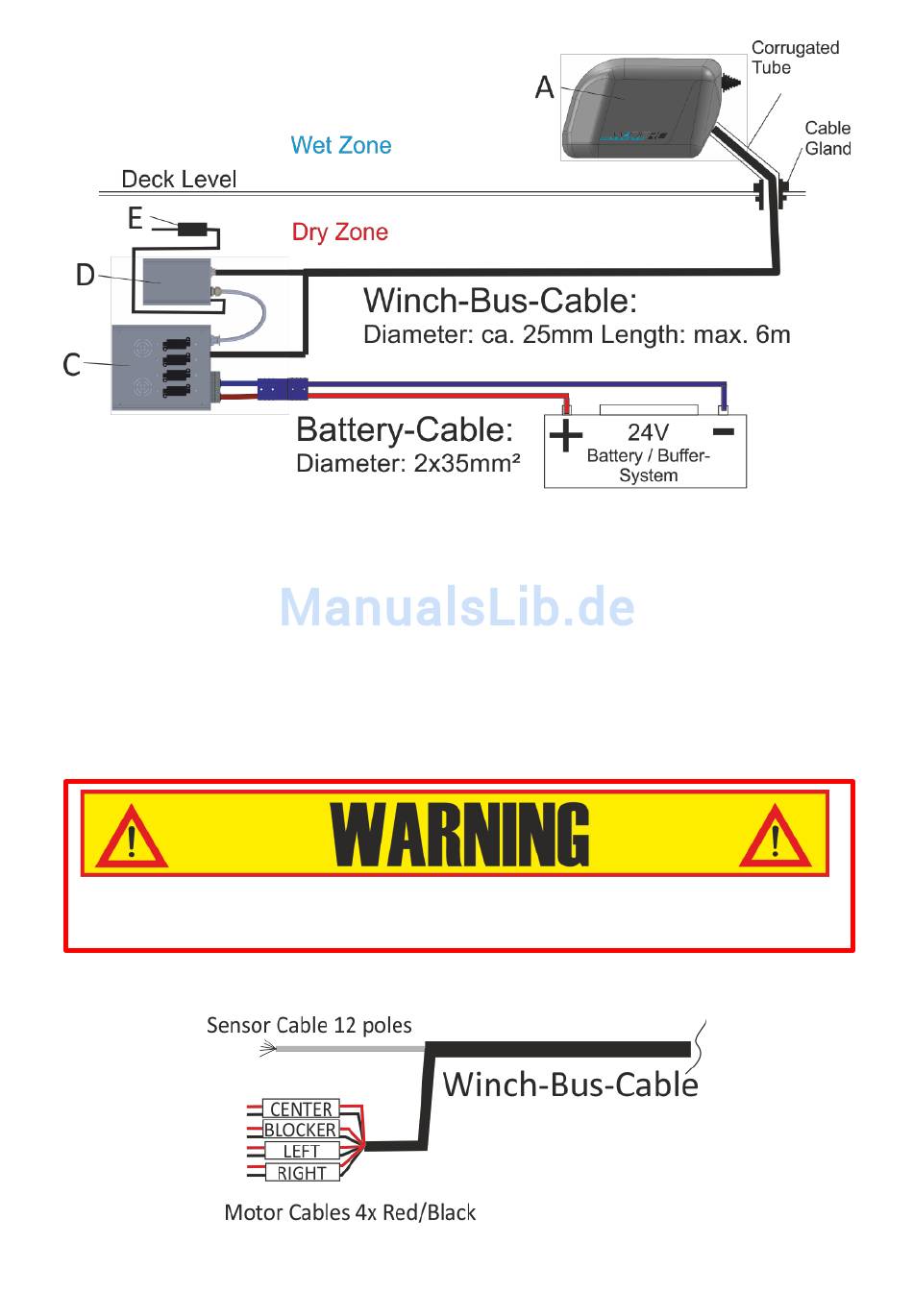

Finden Sie eine passende Position für den Durchbruch zur Verkabelung der Winde mit den
Elektronik-Boxen. Die maximale Kabellänge zwischen Winde und Elektronik-Boxen darf nicht
länger als 6 m sein. Die Verkabelung auf Deck soll so kurz wie möglich gehalten sein.
Verwenden Sie für die Kabelführung im Durchbruch die mitgelieferte Kabelverschraubung.
Schneiden Sie das Wellrohr auf die entsprechende Länge ab, sodass es zugfrei zwischen den
Kabelverschraubungen positioniert werden kann.
Ziehen Sie den Kabelstrang (Winch-Bus-Cable) der Winde durch das Wellrohr und durch die
Kabelverschraubung an Deck und fixieren Sie das Wellrohr mittels der Kabelverschraubungen.
Verlegen Sie den Kabelstrang entsprechend der nationalen Normen fest zwischen dem Decks-
durchbruch und der Position der Elektronik-Boxen.

Elektro-Installation

Sicherheit Installation: Der Anschluss aller Komponenten hat durch Fachpersonal
nach den geltenden nationalen Normen zu erfolgen. Eine fehlerhafte Installation
oder Verkabelung stellt ein hohes Sicherheitsrisiko für Mensch und Maschine dar
Der Kabelstrang (Winch-Bus-Cable) besteht aus verschiedenen Leitungen: 4 Kabel-Paare (Rot-
Schwarz) für die Ansteuerung der Motoren und 1 Sensor-Kabel (Grau mit aufgecrimpten
Steckkontakten).
Elektro-Installation
