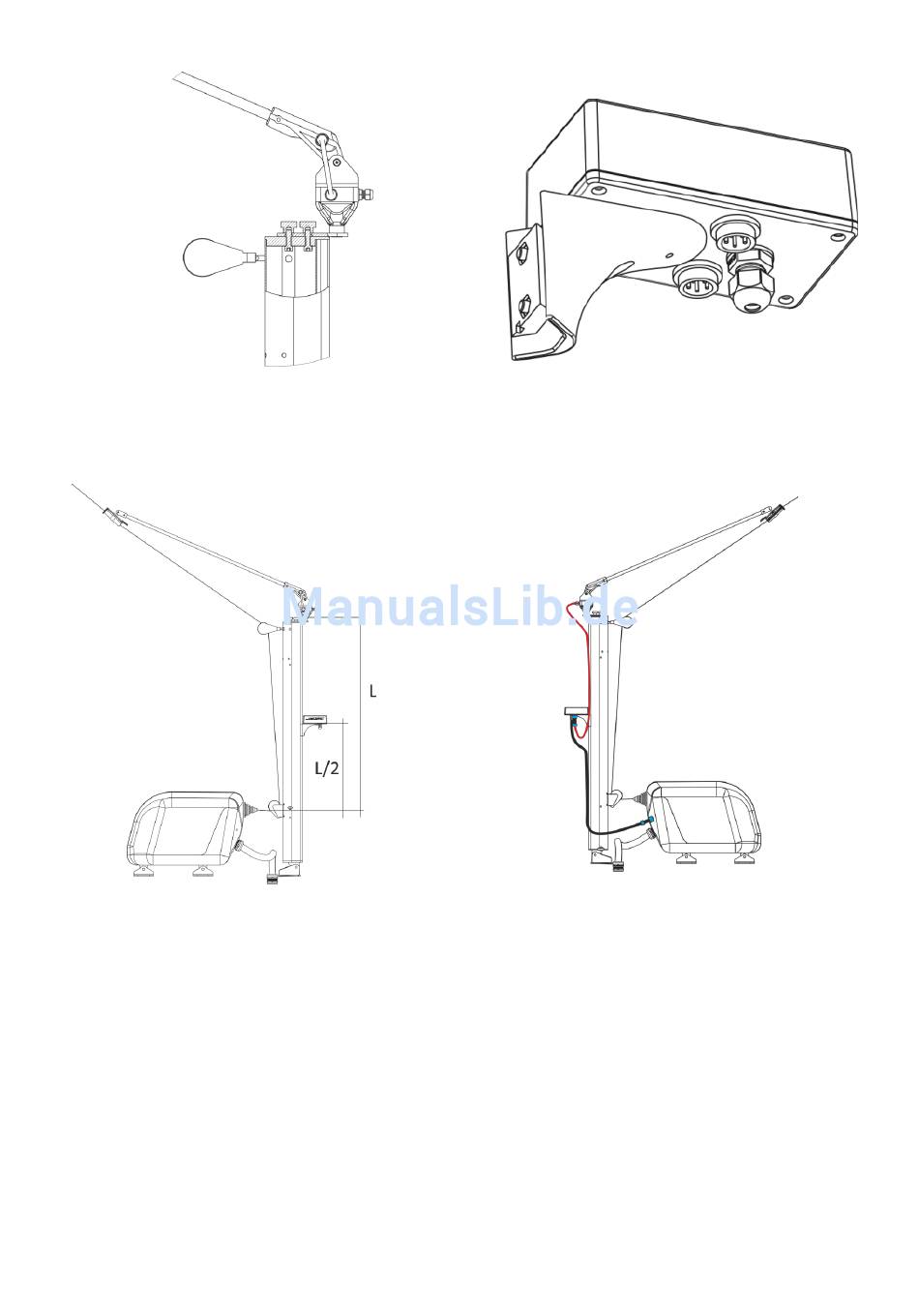

Installation Leinen-Sensor
1. Mastdeckel abnehmen
2. Schrauben von der Unterseite des Mast-
deckels her einschrauben und festziehen.
3. Leinensensor mit den mitgelieferten Rändel-
muttern am Mastdeckel verschrauben
6. Verschrauben der Kompasseinheit mit dem
Mast. Abstand zum Leinensensor etwa 50%
des Abstandes zwischen Leinensensor und
Leinenaustritt an der Windeneinheit
4. Kompass-Einheit in die Mast-Nut einsetzen
5. Mastdeckel am Mast festschrauben
7. Stecker des Leinensensors mit der Kom-
passeinheit verbinden, dann Kompassein-
heit mit der Windeneinheit verbinden
Autopilot Einheit
30
