Nach der Installation alle Kabel mit einem kleinen Kabelbinder ca.1,5cm unterhalb des Ste-
ckergehäuses bündeln, Flechtmantel überstreifen und mit Isolierband fixieren. Stecken Sie nun
den Stecker in die zugehörige Anschluss-Buchse des CPU-Gehäuses(D).
Schließen Sie nun das mitgelieferte Funk-Modul (E) an das CPU-Gehäuse(D) an. Fixieren Sie
das Funk-Modul so, dass stets eine gute Funkverbindung zur Fernbedienung besteht.

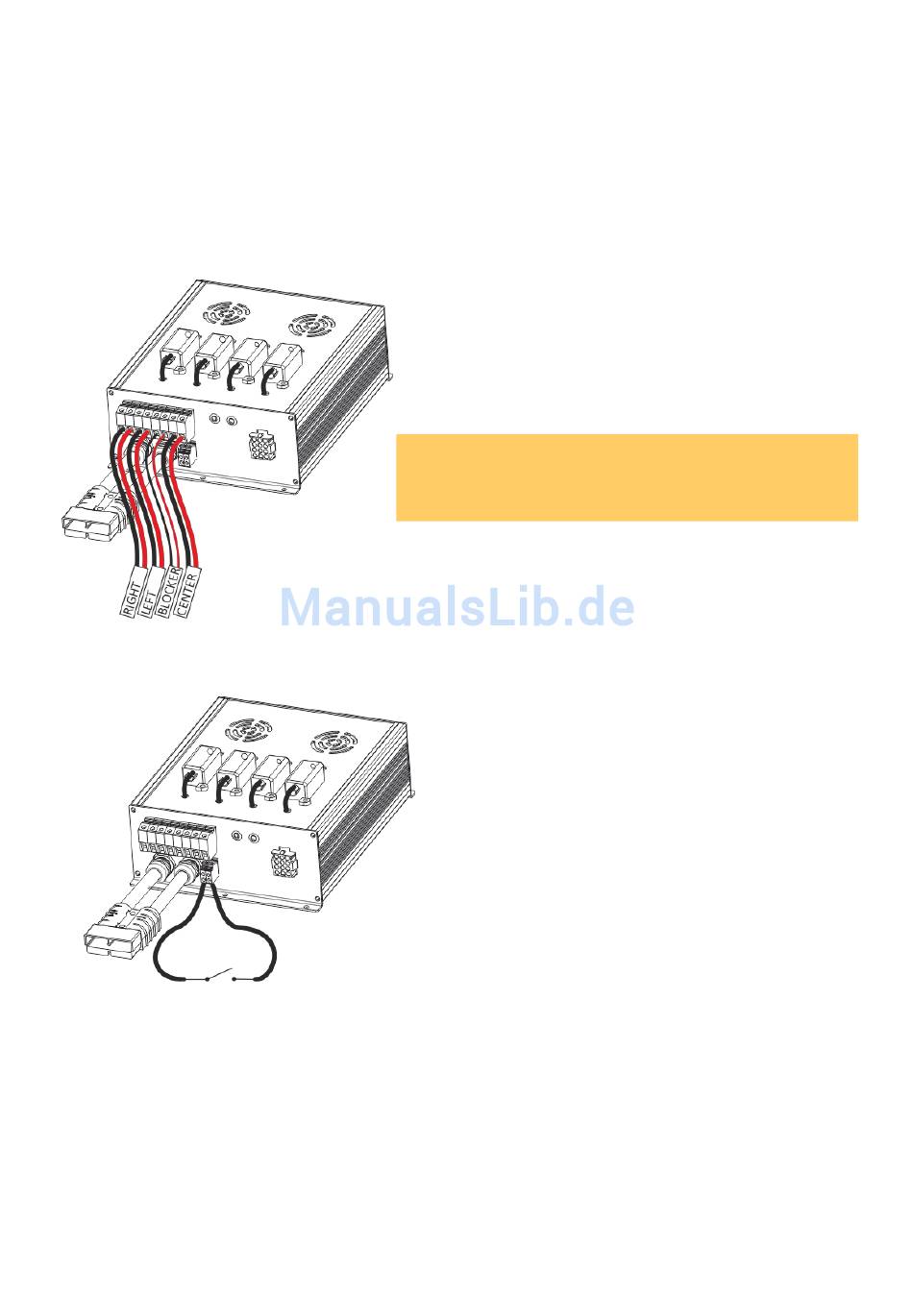

Verkabelung Motortreiber
Zusätzlicher Ein-/Aus-Schalter
Schließen Sie die Kabel-Paare (Rot-Schwarz) für die
Ansteuerung der Motoren entsprechend der Abbildung
an. Achten Sie auf die korrekte Zuordnung der be-
schrifteten Kabel zum entsprechenden Anschluss.
Verbinden Sie nun den Motortreiber mit der CPU-Box
mit dem Kabel (D2).
Sollten Sie die Kabel nicht eindeutig zuordnen
können, kontaktieren Sie bitte sofort unseren
Support und brechen die Installation ab!
.
Es besteht die Möglichkeit, einen zweiten Ein-
/Aus-Schalter in das System zu integrieren,
mit dem die gesamte Anlage neben dem
Quick-Stop-Schalter ein- und ausgeschaltet
werden kann. Wird diese Funktion nicht benö-
tigt, kann die werksseitig eingebaute Brücke
am Motortreiber belassen werden.
Elektro-Installation
10
