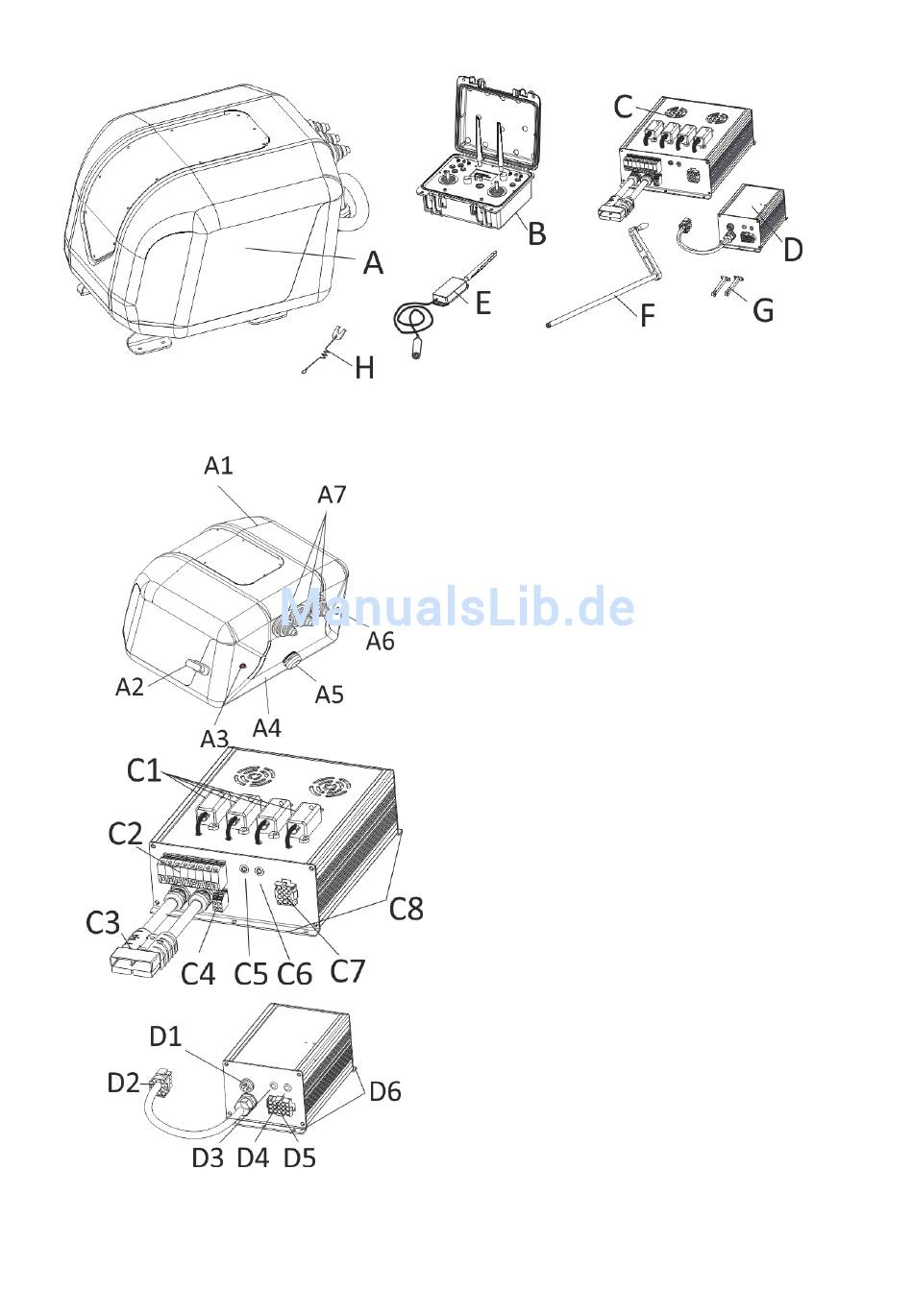

Produktübersicht
A... Winden-Einheit
D... CPU-Einheit
G... Mitnehmer

Allgemeine Hinweise

Bei der Verwendung von Kites für den Antrieb von Booten können enorme Kräfte auftreten. Die
Installation des WingCommanders sollte deshalb durch Fachpersonal erfolgen, das in der Lage
B... Fernbedienung
E... Funkmodul
H...Quick-Stop-Schlüssel
A1...Gehäusedeckel
A2...Verschluss Gehäusedeckel
A3...Quick-Stop-Schalter
A4...Gehäuseboden
A5...Kabelverschraubung Winch-Bus-Kabel
A6...Anschluss Leinen-Sensor Autopilot
A7...Durchführung Kiteleinen
C1...Sicherungen der Motoren
C2...Anschluss Motorkabel
C3...Netz-Stecker 24V
C4...Anschluss 2ter Hauptschalter
C5...Signalleuchte 5V
C6...Signalleuchte 24V
C7...Anschluss CPU-Kabel
C8...Haltelaschen zum Verschrauben
D1...Anschluss Funkmodul
D2...Stecker CPU-Kabel
D3...Signalleuchte Com
D4...Signalleuchte Power
D5...Anschluss Sensorkabel Winch
D6...Haltelaschen zum Verschrauben
Produktübersicht
C... Motorcontroller
F... Kurbel
