Verkabelung CPU-Gehäuse
Um die notwendigen Durchbrüche zur Verkabelung so klein wie möglich zu gestalten, wird das
Sensorkabel ohne montiertes Stecker-Gehäuse geliefert. Dieses muss nach dem durchziehen
der Kabel erfolgen.
Das ordnungsgemäße Installieren der einzelnen Steckkontakte im Steckergehäu-
se hat entscheidenden Einfluss auf die Funktionsfähigkeit des WingCommander
RC. Bitte prüfen Sie bei jedem Schritt die korrekte Farbkodierung des Drahtes. Ein
nachträgliches Herausziehen des Steckkontaktes ist nicht möglich! Eine fehlerhaf-
te Steckerbelegung kann zur Beschädigung oder Zerstörung der Elektronik füh-
ren. Prüfen Sie deshalb doppelt!!!
Stecken Sie die Pins der Reihe nach von hinten in das Steckergehäuse, bis sie hörbar einras-
ten.
1 Schwarz
2 Rot
6 Weiß
7 Rosa
11 Grün
12 Lila

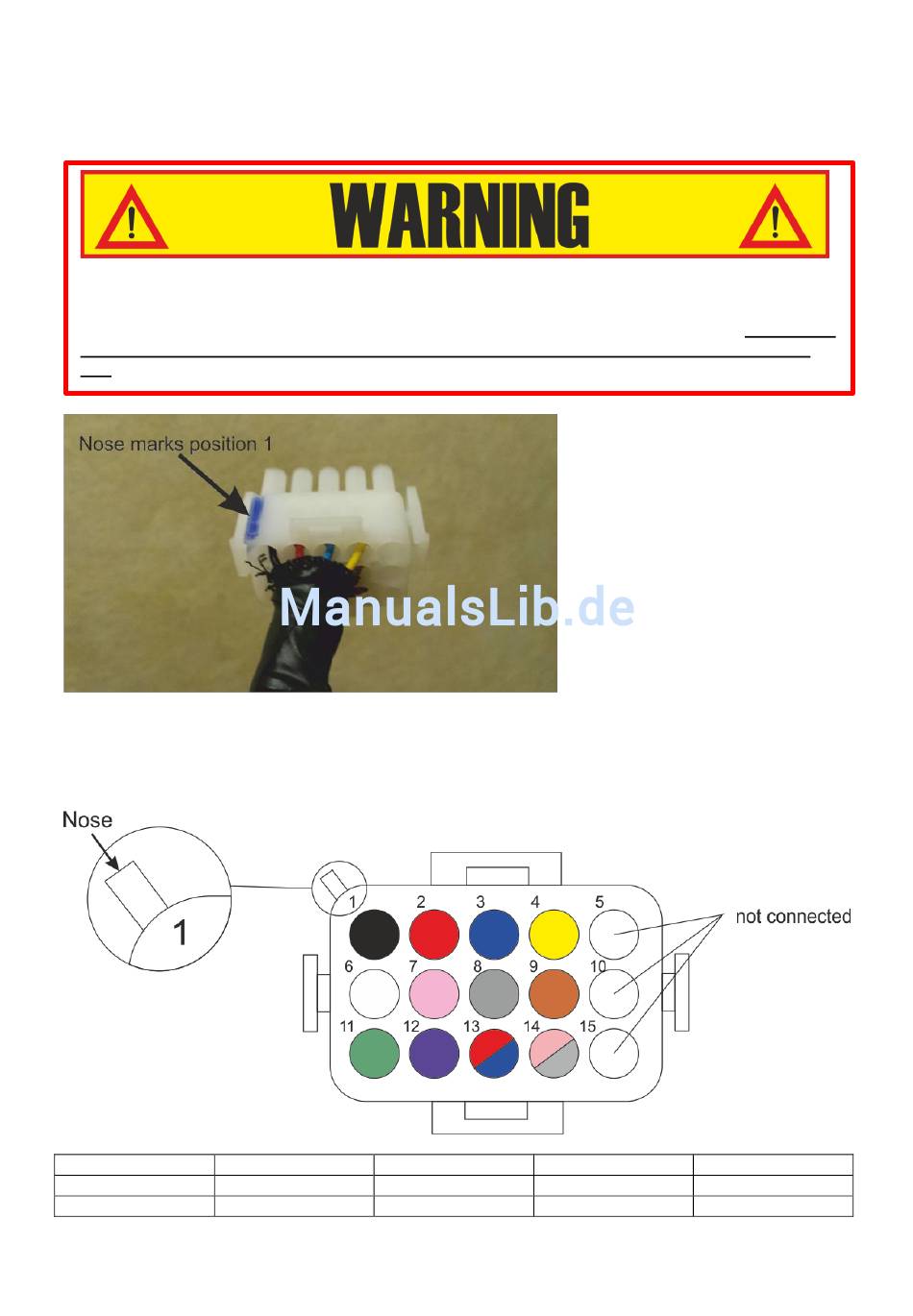

Farbcodierung des CPU-Verbinderkabels (n.c. = nicht verbunden)
9
3 Blau
4 Gelb
8 Grau
9 Braun
13 Rot/Blau
14 Rosa/Grau
Elektro-Installation
5 n.c.
10 n.c.
15 n.c.
