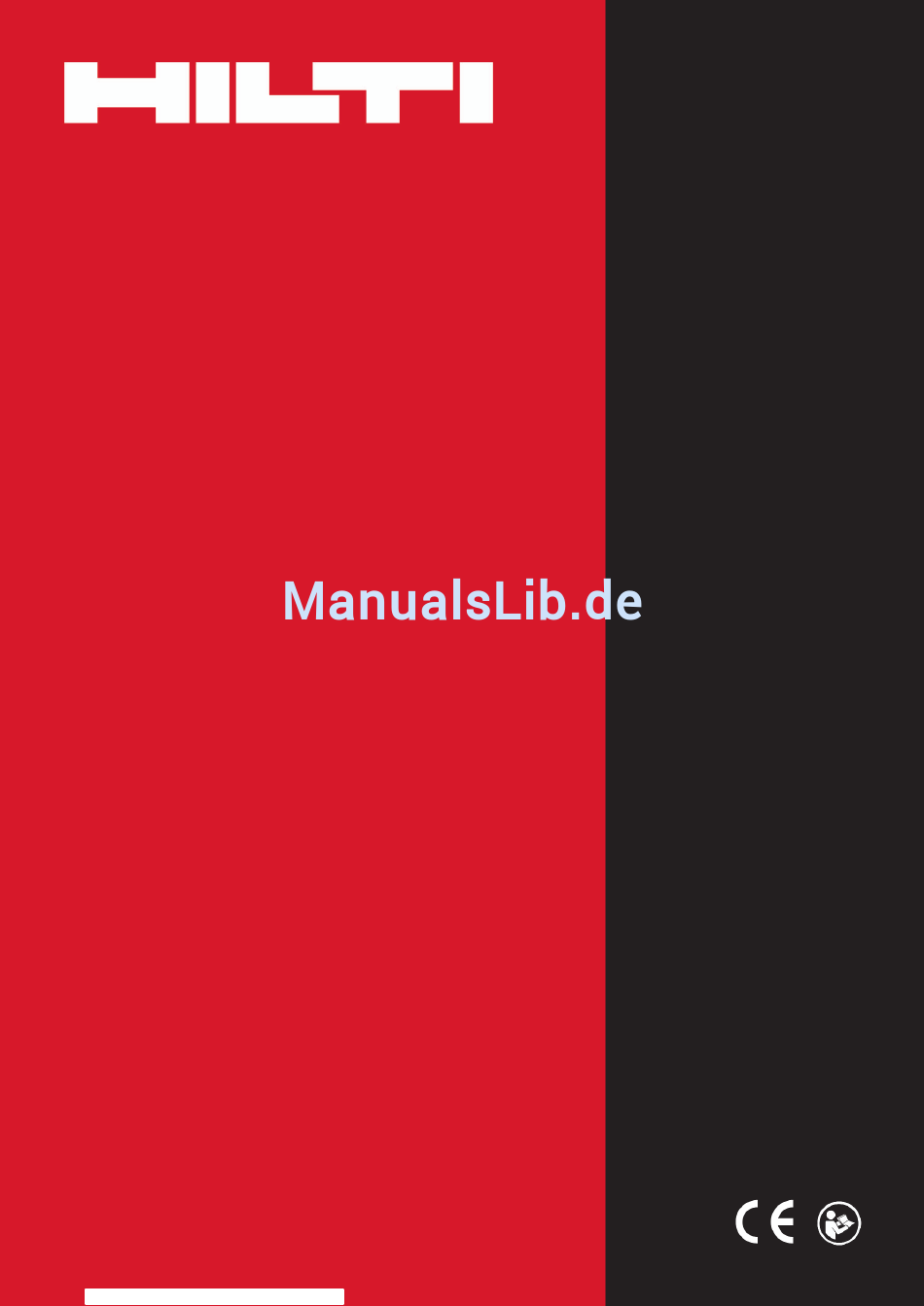

- Seite 1 SCO 6-A22 Deutsch Printed: 08.09.2017 | Doc-Nr: PUB / 5373442 / 000 / 00...
- Seite 2 Printed: 08.09.2017 | Doc-Nr: PUB / 5373442 / 000 / 00...
-
Seite 3: Produktinformationen
Umdrehungen pro Minute Umdrehungen pro Minute 1.4 Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- Deutsch Printed: 08.09.2017 | Doc-Nr: PUB / 5373442 / 000 / 00... -
Seite 4: Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Sicherheit 2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. - Seite 5 ▶ Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerkzeugs ▶ Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektro- werkzeug.
- Seite 6 ▶ Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein. Stellen Sie das Gerät an einen nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien, wo er beobachtet werden kann und lassen Sie ihn abkühlen. Kontaktieren Sie den Hilti Service, nachdem der Akku abgekühlt ist. Deutsch...
- Seite 7 Deutsch Printed: 08.09.2017 | Doc-Nr: PUB / 5373442 / 000 / 00...
- Seite 8 Deutsch Printed: 08.09.2017 | Doc-Nr: PUB / 5373442 / 000 / 00...
- Seite 9 3 Beschreibung 3.1 Produktübersicht Deutsch Printed: 08.09.2017 | Doc-Nr: PUB / 5373442 / 000 / 00...
- Seite 10 3.3 Lieferumfang Trockenbaufräse, Tiefenanschlag, drei Spannzangen (3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4")), Spann- mutter, Sechskantschlüssel, Bedienungsanleitung. Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Center oder online unter: www.hilti.group 3.4 Sicherheitseinrichtungen Dieses Gerät ist mit einem Motorschutz ausgerüstet.
-
Seite 11: Bedienung
SCO 6-A22 Spannzangendurchmesser 3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4") Schaftdurchmesser Fräser 3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4") 5.2 Temperaturbereiche für Akku Betriebstemperatur Akku −17 ℃ …60 ℃ Ladestarttemperatur Akku −10 ℃ …45 ℃ Lagertemperatur Akku −20 ℃... - Seite 12 6.1.1 Akku einsetzen 1. Setzen Sie den Akku in die Gerätehalterung ein, bis er hörbar einrastet. 2. Kontrollieren Sie den sicheren Sitz des Akkus. 6.1.2 Akku entnehmen 1. Drücken Sie die Entriegelungs-Tasten des Akkus. 2. Ziehen Sie den Akku nach hinten raus. 6.1.2.1 Einsatzwerkzeug montieren Beschädigungsgefahr.
- Seite 13 1. Reinigen Sie das Einsteckende des Einsatzwerkzeuges. 2. Prüfen Sie, ob die Spannzange eingesetzt ist. 3. Drücken Sie den Spindel-Arretierknopf und halten Sie ihn gedrückt. 4. Führen Sie das Einsatzwerkzeug in die Spannzange ein und ziehen Sie die Spannmutter mit dem Sechskantschlüssel fest.
- Seite 14 6.1.5 Tiefenanschlag montieren WARNUNG Verletzungsgefahr! Durch einen beschädigten Tiefenanschlag kann es zu einem unbeabsichtigten Kontakt mit dem Einsatzwerkzeug kommen. ▶ Arbeiten Sie nie mit einem defekten Tiefenanschlag. 1. Legen Sie den Tiefenanschlag am Gerät an und drehen Sie die Befestigungsschraube ein. 2.
-
Seite 15: Betrieb
6.2.1 Gerät korrekt halten 1. Verwenden Sie Spannvorrichtungen oder einen anderen praktikablen Weg, um das Werkstück zu sichern und in eine stabile Position zu halten. 2. Halten Sie das Gerät beim Arbeiten mit beiden Händen fest. ◁ Beim Arbeiten mit einer Hand oder oder gegen den Körper gepresst, lässt es instabil werden und kann zum Verlust der Kontrolle führen. - Seite 16 Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen. • Bei Beschädigungen und/oder Funktionsstörungen das Akkugerät nicht betreiben. Sofort vom Hilti Service reparieren lassen. • Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen.
- Seite 17 Hilti. Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater.
- Seite 18 Deutsch Printed: 08.09.2017 | Doc-Nr: PUB / 5373442 / 000 / 00...
- Seite 19 Printed: 08.09.2017 | Doc-Nr: PUB / 5373442 / 000 / 00...
- Seite 20 Hilti = registered trademark of Hilti Corp., Schaan 20170822 Printed: 08.09.2017 | Doc-Nr: PUB / 5373442 / 000 / 00...
