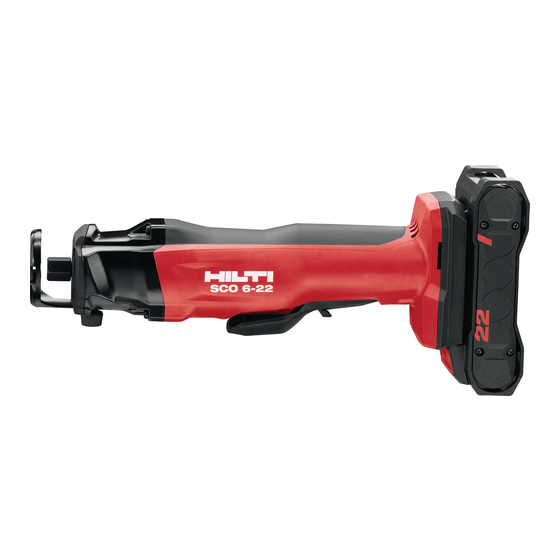

Hilti SCO 6-22 Original Bedienungsanleitung

Ausschnittwerkzeug
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
SCO 6-22
Deutsch
1
English
14
Français
26
Italiano
39
Español
52
Português
65
Nederlands
78
Dansk
91
Svenska
103
Suomi
116
Polski
128
Русский
141
Türkçe
155
‫ﻲ‬
‫ﺑ‬
‫ﺮ ﻋ‬
168
日本語
181
한국어
193
繁體中文
205
中文
216

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hilti SCO 6-22

Inhaltszusammenfassung für Hilti SCO 6-22

  • Seite 1 Deutsch English Français Italiano Español Português Nederlands Dansk Svenska Suomi Polski Русский Türkçe ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 日本語 SCO 6-22 한국어 繁體中文 中文...

  • Seite 5: Inhaltsverzeichnis

    SCO 6-22 Original-Bedienungsanleitung ........

  • Seite 7: Original-Bedienungsanleitung

    Folgende Symbole werden in dieser Bedienungsanleitung verwendet: Bedienungsanleitung beachten Anwendungshinweise und andere nützliche Informationen Umgang mit wiederverwertbaren Materialien Elektrogeräte und Akkus nicht in den Hausmüll werfen Hilti Li-Ion-Akku Hilti Ladegerät 1.2.3 Symbole in Abbildungen Folgende Symbole werden in Abbildungen verwendet: Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanleitung.

  • Seite 8: Produktabhängige Symbole

    Gesetzgebung und den geltenden Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Da- ten, mit denen dieses Elektrowerkzeug versehen ist.
  • Seite 9 Arbeitsplatzsicherheit ▶ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeits- bereiche können zu Unfällen führen. ▶ Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

  • Seite 10: Sicherheitshinweise Für Fräsen

    ▶ Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. ▶ Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Gerät benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.

  • Seite 11: Zusätzliche Sicherheitshinweise

    Ort mit ausreichender Entfernung zu brennbaren Materialien. Lassen Sie den Akku abkühlen. Wenn der Akku nach einer Stunde immer noch zu heiß zum Anfassen ist, dann ist er defekt. Wenden Sie sich an den Hilti Service oder lesen Sie das Dokument "Hinweise zur Sicherheit und Anwendung für Hilti Li-Ion-Akkus".

  • Seite 12: Beschreibung

    Verwenden Sie für dieses Produkt nur Hilti Nuron Li­Ion-Akkus der Typenreihe B 22. Für optimale Leistung empfiehlt Hilti für dieses Produkt die in der Tabelle am Ende dieser Bedienungsanleitung angegebenen Akkus. Verwenden Sie für diese Akkus nur Hilti Ladegeräte der in der Tabelle am Ende dieser Bedienungsanlei- • tung genannten Typenreihen.

  • Seite 13: Anzeigen Zum Zustand Des Akkus

    Die Abfrage zum Zustand des Akkus konnte nicht blinkt eine (1) LED schnell gelb. abgeschlossen werden. Wiederholen Sie den Vor- gang oder wenden Sie sich an den Hilti Service. Alle LEDs leuchten als Lauflicht und anschließend Wenn ein angeschlossenes Produkt weiterhin ver- leuchtet eine (1) LED konstant rot.

  • Seite 14: Sicherheitseinrichtungen

    Lieferumfang Trockenbaufräse, Tiefenanschlag, drei Spannzangen (3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4")), Spann- mutter, Staubsauger-Ansschlussstutzen, Sechskantschlüssel, Bedienungsanleitung. Weitere für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter: www.hilti.group Einsatzwerkzeuge Für die Tockenbaufräse können folgende Einsatzwerkzeuge verwendet werden: Trockenbau •...

  • Seite 15: Arbeitsvorbereitung

    Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Expositionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Expositionen über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzli- che Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schall und/oder Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Orga- nisation der Arbeitsabläufe.

  • Seite 16: Werkzeug-Bit Demontieren

    Absturzsicherung WARNUNG Verletzungsgefahr durch herabfallendes Werkzeug und/oder Zubehör! ▶ Verwenden Sie nur die für Ihr Produkt empfohlene Hilti Werkzeug-Halteleine. ▶ Prüfen Sie den Befestigungspunkt der Werkzeug-Halteleine vor jeder Verwendung auf mögliche Beschä- digungen. Beachten Sie Ihre nationalen Richtlinien für Arbeiten in Höhe.

  • Seite 17: Bedienung

    Verwenden Sie als Absturzsicherung für dieses Produkt ausschließlich eine Kombination aus der Hilti Fallsicherung mit der Hilti Werkzeug-Halteleine #2261970. ▶ Befestigen Sie die Fallsicherung in den Montageöffnungen für Zubehör. Kontrollieren Sie den sicheren Halt. ▶ Befestigen Sie einen Karabinerhaken der Werkzeug-Halteleine an der Fallsicherung und den zweiten Karabinerhaken an einer tragenden Struktur.

  • Seite 18: Hilfe Bei Störungen

    Funktion. Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von Hilti freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group Transport und Lagerung von Akku-Werkzeugen und Akkus...

  • Seite 19: Entsorgung

    ▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen.

  • Seite 20: Original Operating Instructions

    Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Li­ion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.

  • Seite 21: Symbols On The Product

    The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
  • Seite 22 ▶ Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. ▶ Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.

  • Seite 23: Safety Instructions For Routers

    ▶ Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations. Battery tool use and care ▶ Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.

  • Seite 24: Additional Safety Instructions

    Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
  • Seite 25 Hilti recommends the batteries stated in the table at the end of these operating instructions for this product. • For these batteries, use only Hilti chargers of the type series stated in the table at the end of these operating instructions. Status indicators of the Li­ion battery Hilti Nuron Li-ion batteries can indicate state of charge, fault messages and the battery's state of health.
  • Seite 26 Cut-out tool, depth gauge, three collets (3.2 mm (1/8"), 4 mm (5/32"), 6.4 mm (1/4")), clamping nut, vacuum cleaner hose connector, hex wrench, operating instructions. Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group...

  • Seite 27: Technical Data

    Metal • Metal bit (4 mm (5/32")) Technical data Cut-out tool Rated speed under no load 30,000 /min Weight in accordance with EPTA procedure 01, without battery 1.4 kg Operating temperature −17 ℃ … 60 ℃ Storage temperature −20 ℃ … 70 ℃ Clamping nut 16 mm (5/8") external hexagon...
  • Seite 28 Observe the safety instructions and warnings in this documentation and on the product. Charging the battery 1. Before charging the battery, read the operating instructions for the charger. 2. Make sure that the contacts on the battery and the contacts on the charger are clean and dry. 3.
  • Seite 29 ▶ Prior to each use, always check the attachment point of the tool tether for possible damage. Comply with the national regulations for working at heights. As drop arrester for this product, use only a combination of the Hilti retaining strap and the Hilti tool tether #2261970.

  • Seite 30: Switching Off

    To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group...
  • Seite 31 ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.

  • Seite 32: Manufacturer's Warranty

    ▶ Do not dispose of power tools, electronic equipment or batteries as household waste! Manufacturer’s warranty ▶ Please contact your local Hilti representative if you have questions about the warranty conditions. Further information For more information on operation, technology, environment and recycling, follow this link: qr.hilti.com/manual/?id=2264441...

  • Seite 33: Symboles Sur Le Produit

    Hilti Accu Li-Ion Hilti Chargeur 1.2.3 Symboles dans les illustrations Les symboles suivants sont utilisés dans les illustrations : Ces chiffres renvoient à l'illustration correspondante au début du présent manuel d'utilisation. La numérotation détermine la séquence des étapes de travail dans l'image et peut se différencier de celles des étapes de travail dans le texte.
  • Seite 34 Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité et instructions, illustrations et caractéris- tiques techniques, qui accompagnent cet outil électroportatif.
  • Seite 35 ▶ S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement. ▶...

  • Seite 36: Consignes De Sécurité Supplémentaires

    Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion. → Page 37 Lire les remarques relatives à la sécurité et à l'utilisation des accus Li­Ion Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi.
  • Seite 37 ▶ La poussière générée par le meulage, le ponçage, le tronçonnage et le forage peut contenir des produits chimiques dangereux. Par exemple : plomb ou peinture à base de plomb ; brique, béton et autres produits de maçonnerie, pierre naturelle et autres produits contenant des silicates ; certains bois, tels que le chêne, le hêtre et le bois traité...

  • Seite 38: Utilisation Conforme À L'usage Prévu

    être requis pour raccorder le tuyau d'aspiration au produit. • Pour ce produit, utiliser exclusivement des accus Li­Ion Hilti Nuron de la série B 22. Pour une puissance optimale, Hilti recommande pour ce produit les accus indiqués dans le tableau à la fin de ce mode d'emploi.

  • Seite 39: Caractéristiques Techniques

    Fraiseuse plaquiste, butée de profondeur, trois pinces de serrage (3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4")), écrou de serrage, douille de raccordement de l'aspirateur, clé à six pans, mode d'emploi. D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group Outils amovibles Les outils amovibles suivants peuvent être utilisés pour la fraiseuse plaquiste :...
  • Seite 40 Batterie Tension nominale de l'accu 21,6 V Poids de l'accu Voir à la fin de ce mode d'emploi Température de service en cours de service −17 ℃ … 60 ℃ Température de stockage −20 ℃ … 40 ℃ Température de l'accu au début de la charge −10 ℃...
  • Seite 41 1. L'accu doit être entièrement chargé avant la première mise en service. 2. Introduire l'accu dans le produit jusqu'à ce qu'il s'enclenche de manière audible. 3. Vérifier que l'accu est bien en place. Retrait de l'accu 1. Appuyer sur la touche de déverrouillage de l'accu. 2.
  • Seite 42 ▶ Fixer un mousqueton de la longe porte-outil dans la sécurité anti-chute et le second mousqueton sur une structure porteuse. Vérifier qu'elle tient bien. Respecter les modes d'emploi de la sécurité anti-chute Hilti et de la longe porte-outil Hilti. Utilisation Bien respecter les consignes de sécurité...

  • Seite 43: Nettoyage Et Entretien

    Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group...

  • Seite 44: Aide Au Dépannage

    ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.

  • Seite 45: Manuale D'istruzioni Originale

    Informations complémentaires Des informations complémentaires concernant l'utilisation, la technique, l'environnement et le recyclage sont disponibles sous le lien ci-dessous : qr.hilti.com/manual/?id=2264441 Ce lien figure également à la fin de la documentation sous forme de code QR. Manuale d'istruzioni originale Dati per la documentazione In riferimento alla presente documentazione •...

  • Seite 46: Informazioni Sul Prodotto

    Il produttore dichiara, sotto la sua sola responsabilità, che il prodotto qui descritto è conforme alla legislazione e alle norme in vigore. L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione. Le documentazioni tecniche sono archiviate qui: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Italiano 2264441 *2264441*...
  • Seite 47 Sicurezza Indicazioni generali di sicurezza per attrezzi elettrici ATTENZIONE Leggere tutte le indicazioni di sicurezza, istruzioni, illustrazioni e dati tecnici, in dotazione con il presente attrezzo elettrico. La mancata osservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi. Si raccomanda di conservare tutte le indicazioni di sicurezza e le istruzioni per gli utilizzi futuri.
  • Seite 48 ▶ Se è possibile montare dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano collegati e vengano utilizzati in modo corretto. L'impiego di un dispositivo di aspirazione della polvere può diminuire il pericolo rappresentato dalla polvere. ▶ Non farsi ingannare da un falso senso di sicurezza e non ignorare le norme di sicurezza degli attrezzi elettrici, neanche quando si ha dimestichezza con l'attrezzo in seguito ad un uso frequente.
  • Seite 49 Osservare le direttive speciali valide per il trasporto, il magazzinaggio e l'utilizzo di batterie al litio. → Pagina 51 Leggere le avvertenze per la sicurezza e l'utilizzo delle batterie al litio Hilti riportate alla fine del presente manuale d'istruzioni, scansionando il codice QR.
  • Seite 50 ▶ La polvere che si genera durante la levigatura, la smerigliatura, il taglio e la foratura può contenere sostanze chimiche pericolose. Alcuni esempi sono: piombo o vernici a base di piombo; mattoni, calcestruzzo e altri prodotti di muratura, pietra naturale o altri prodotti a base di silicati; determinate categorie di legname, quali rovere, faggio e legno trattato chimicamente;...

  • Seite 51: Utilizzo Conforme

    Per queste batterie utilizzare esclusivamente Hilti i caricabatteria riportati nella tabella alla fine di questo manuale d'istruzioni. Indicazioni della batteria al litio Le batterie al litio Hilti Nuron possono indicare il livello di carica, i messaggi di errore e lo stato della batteria. 3.3.1 Indicazione del livello di carica e dei messaggi di errore...
  • Seite 52 Fresa per costruzioni a secco, astina di profondità, tre pinze di serraggio (3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4")), tubo di raccordo per aspirapolvere, dado di bloccaggio, chiave esagonale, manuale d'istruzioni. Altri prodotti di sistema, omologati per il vostro prodotto, sono reperibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group...

  • Seite 53: Dati Tecnici

    Cartongesso • Bit fresa con punta di guida (3,2 mm (1/8")) • Bit fresa standard (3,2 mm (1/8")) • Bit fresa universale con punta di guida (4 mm (5/32")) • Bit fresa per porte e finestre con punta di guida (6,4 mm (1/4")) Metallo •...

  • Seite 54: Preparazione Al Lavoro

    Preparazione al lavoro AVVERTIMENTO Pericolo di lesioni a causa di avviamento accidentale! ▶ Prima di inserire la batteria, assicurarsi che il relativo prodotto sia spento. ▶ Rimuovere la batteria prima di procedere con le impostazioni dell'attrezzo o prima di sostituire degli accessori.
  • Seite 55 ▶ Fissare un moschettone della fune di sicurezza dell'utensile al dispositivo anticaduta e il secondo moschettone a una struttura portante. Controllare che i due moschettoni siano fissati in modo sicuro. Rispettare le istruzioni per l'uso del dispositivo anticaduta Hilti e delle funi di sicurezza utensili Hilti. Utilizzo Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documentazione e sul prodotto.

  • Seite 56: Cura E Manutenzione

    (ad es. non immergerla nell'acqua né lasciarla sotto la pioggia). Se una batteria è stata eccessivamente bagnata, trattarla come una batteria danneggiata. Isolarla in un contenitore non infiammabile e rivolgersi al Centro Riparazioni Hilti. • Tenere la batteria priva di olio e grasso esterni. Evitare che la polvere o la sporcizia si accumulino inutilmente nella batteria.

  • Seite 57: Supporto In Caso Di Anomalie

    Per un funzionamento sicuro, utilizzare solo parti di ricambio e materiali di consumo originali. Hilti Le parti di ricambio, i materiali di consumo e gli accessori autorizzati per il vostro prodotto sono disponibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group...

  • Seite 58: Smaltimento

    ▶ Coprire i collegamenti con materiale non conduttivo per evitare cortocircuiti. ▶ Smaltire le batterie in modo che non possano finire in mano ai bambini. ▶ Smaltire la batteria presso l'Hilti Store di fiducia oppure rivolgersi alla propria azienda di smaltimento competente.

  • Seite 59: Símbolos En El Producto

    Consulte el manual de instrucciones Indicaciones de uso y demás información de interés Manejo con materiales reutilizables No tire las herramientas eléctricas y las baterías junto con los desperdicios domésticos Hilti Batería de Ion-Litio Hilti Cargador 1.2.3 Símbolos en las figuras En las figuras se utilizan los siguientes símbolos:...

  • Seite 60: Información Del Producto

    Encontrará una reproducción de la declaración de conformidad al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTENCIA Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones...
  • Seite 61 ▶ Cuando trabaje al aire libre con una herramienta eléctrica, utilice exclusivamente un alargador adecuado para exteriores. La utilización de un alargador adecuado para su uso en exteriores evita el riesgo de una descarga eléctrica. ▶ Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor de corriente de defecto.
  • Seite 62 ▶ Mantenga las empuñaduras y las superficies de contacto secas, limpias y sin residuos de aceite o grasa. Las empuñaduras y superficies de contacto resbaladizas impiden manejar y controlar la herramienta eléctrica con seguridad en situaciones imprevistas. Uso y manejo de la herramienta de batería ▶...
  • Seite 63 Tenga en cuenta las directivas especiales aplicables al transporte, almacenamiento y uso de las baterías de Ion-Litio. → página 64 Lea las instrucciones de seguridad y uso de las baterías de Ion-Litio de Hilti, que puede encontrar escaneando el código QR que se encuentra al final de estas instrucciones de uso.
  • Seite 64 Para estas baterías utilice exclusivamente los cargadores Hilti de las series indicadas en la tabla que encontrará al final de este manual de instrucciones. Mostrar la batería Ion-Litio Las baterías de Ion-Litio de Hilti Nuron pueden mostrar el estado de carga, los mensajes de error y el estado de la batería. 3.3.1 Visualización del estado de carga y de los mensajes de error...
  • Seite 65 La batería Ion-Litio está totalmente descargada. Cargue la batería. Si tras cargar la batería el LED sigue parpadeando rápidamente, diríjase al Servicio Técnico de Hilti. Un (1) LED parpadea rápidamente en amarillo La batería de Ion-Litio o el producto conectado a ella están sobrecargados, demasiado calientes,...

  • Seite 66: Datos Técnicos

    Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group Útiles de inserción Los siguientes útiles de inserción se pueden usar con la fresa para construcción en seco: Tabique seco • Punta de fresa con punta de guía (3,2 mm (1/8")) •...

  • Seite 67: Preparación Del Trabajo

    Nivel de presión acústica de emisiones (L 76 dB(A) Incertidumbre del nivel de intensidad acústica (K 3 dB(A) Valores de vibración totales Valor de emisión de vibraciones (a B 22­85 1,67 m/s² B 22­110 1,62 m/s² Incertidumbre 1,5 m/s² Preparación del trabajo ADVERTENCIA Riesgo de lesiones por arranque involuntario.
  • Seite 68 Riesgo de lesiones por caída de herramientas o accesorios. ▶ Utilice únicamente la cuerda de amarre para herramientas Hilti recomendada para su producto. ▶ Antes de cada uso, compruebe que el punto de fijación de la cuerda de amarre para herramientas no presente posibles daños.

  • Seite 69: Cuidado Y Mantenimiento

    ▶ Fije un mosquetón de la cuerda de amarre para herramientas a la protección anticaídas y el segundo mosquetón a una estructura portante. Compruebe que ambos mosquetones queden fijados de forma segura. Tenga en cuenta los manuales de instrucciones de la protección anticaídas de Hilti y de la cuerda de amarre para herramientas de Hilti. Manejo Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
  • Seite 70 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y consumibles originales. Las piezas de repuesto, los consumibles y los accesorios autorizados por Hilti se pueden consultar en su Hilti Store o en: www.hilti.group Transporte y almacenamiento de las baterías y sus herramientas Transporte PRECAUCIÓN...

  • Seite 71: Garantía Del Fabricante

    Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas.

  • Seite 72: Explicação Dos Símbolos

    Consultar o manual de instruções Instruções de utilização e outras informações úteis Manuseamento com materiais recicláveis Não deitar as ferramentas eléctricas e baterias no lixo doméstico Bateria de iões de lítio Hilti Carregador Hilti 1.2.3 Símbolos nas figuras Em figuras são utilizados os seguintes símbolos: Estes números remetem para a figura respectiva no início do presente manual de instruções.

  • Seite 73: Declaração De Conformidade

    Na parte final desta documentação encontra uma reprodução da declaração de conformidade. As documentações técnicas estão aqui guardadas: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Segurança Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais...
  • Seite 74 Segurança eléctrica ▶ A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico. ▶...
  • Seite 75 ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas eléctricas com manutenção deficiente. ▶ Mantenha as ferramentas de corte sempre afiadas e limpas. Acessórios com gumes afiados tratados correctamente emperram menos e são mais fáceis de controlar. ▶...
  • Seite 76 Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti".
  • Seite 77 Para estas baterias utilize apenas carregadores Hilti das séries referidas na tabela no final deste manual de instruções. Indicações da bateria de iões de lítio As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria. 3.3.1 Indicações relativas ao estado de carga e mensagens de erro...
  • Seite 78 (1) LED pisca rapidamente a da bateria. Repita o procedimento ou contacte o amarelo. Centro de Assistência Técnica Hilti. Todos os LEDs acendem como luz de perseguição Se um produto conectado ainda puder ser utili- e, em seguida, um (1) LED está sempre aceso a zado, a capacidade restante da bateria é...

  • Seite 79: Características Técnicas

    Fresa para painéis de gesso cartonado, limitador de profundidade, três pinças (3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4")), porca tensora, bocal para aspirador, chave sextavada, manual de instruções. Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group Acessórios...

  • Seite 80: Colocar A Bateria

    Informação sobre o ruído Nível de emissão sonora (L 87 dB(A) Incerteza para nível de emissão sonora (K 3 dB(A) Nível de pressão da emissão sonora (L 76 dB(A) Incerteza do nível de pressão da emissão sonora (K 3 dB(A) Valor total das vibrações Valor da emissão de vibração (a B 22­85...
  • Seite 81 Risco de ferimentos devido a queda de ferramentas e/ou acessórios! ▶ Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto. ▶ Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos.

  • Seite 82: Conservação E Manutenção

    (por ex., mergulhar em água ou deixar à chuva). Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti. • Mantenha a bateria sem resíduos de óleo e massa consistente externa. Não permita que se acumule desnecessariamente pó...
  • Seite 83 Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group Transporte e armazenamento de ferramentas a bateria e baterias...

  • Seite 84: Garantia Do Fabricante

    ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.

  • Seite 85: Verklaring Van De Tekens

    De volgende symbolen worden in deze handleiding gebruikt: Handleiding in acht nemen Gebruikstips en andere nuttige informatie Omgang met recyclebare materialen Elektrisch gereedschap en accu 's niet met het huisvuil meegeven Hilti Li-ion accu Hilti acculader 1.2.3 Symbolen in afbeeldingen De volgende symbolen worden in afbeeldingen gebruikt: Deze cijfers verwijzen naar de betreffende afbeelding aan het begin van deze handleiding.

  • Seite 86: Productinformatie

    Een afbeelding van de Conformiteitsverklaring vindt u aan het einde van deze documentatie. De technische documentatie is hier te vinden: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Veiligheid Algemene veiligheidsaanwijzingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidsaanwijzingen, aanwijzingen, afbeeldingen en technische gegevens die op het apparaat aanwezig zijn.
  • Seite 87 ▶ Voorkom contact van het lichaam met geaarde oppervlakken van bijvoorbeeld buizen, verwarmin- gen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is. ▶ Houd het elektrisch gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico op een elektrische schok.
  • Seite 88 ▶ Houd snijgereedschappen scherp en schoon. Zorgvuldig onderhouden snijgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. ▶ Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen enz. uitsluitend conform deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

  • Seite 89: Aanvullende Veiligheidsvoorschriften

    Als de accu na een uur nog steeds te heet is om aan te raken, dan is hij defect. Neem contact op met de Hilti Service of lees het document "Aanwijzingen voor de veiligheid en het gebruik van Hilti Li-ion accu's".
  • Seite 90 Gebruik voor dit product alleen Hilti Nuron Lithium-ion-accu's van de typeserie B 22. Voor optimale prestaties adviseert Hilti voor dit product de in de tabel aan het einde van deze handleiding vermelde accu's. Gebruik voor deze accu's alleen Hilti acculaders van de in de tabel aan het einde van deze handleiding • vermelde typeseries.
  • Seite 91 Gipsfrees, diepte-aanslag, drie spantangen (3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4")), spanmoer, aansluitstuk stofzuiger, zeskantsleutel, handleiding. Andere voor uw product vrijgegeven systeemproducten vindt u in uw Hilti Store, of onder: www.hilti.group Inzetgereedschappen Voor de gipsfrees kan het volgende inzetgereedschap worden gebruikt:...

  • Seite 92: Technische Gegevens

    Interieurafwerking • Freesbit met geleidingspunt (3,2 mm (1/8")) • Standaard freesbit (3,2 mm (1/8")) • Universeel freesbit met geleidingspunt (4 mm (5/32")) • Deur- en vensterfreesbit met geleidingspunt (6,4 mm (1/4")) Metaal • Metaalfreesbit (4 mm (5/32")) Technische gegevens Gipsfrees Nominaal nullasttoerental 30.000 omw/min Gewicht conform EPTA-procedure 01 zonder accu...

  • Seite 93: Accu Laden

    Totale trillingswaarden Trillingsemissiewaarde (a B 22­85 1,67 m/s² B 22­110 1,62 m/s² Onzekerheid 1,5 m/s² Werkvoorbereiding WAARSCHUWING Gevaar voor letsel door onbedoeld starten! ▶ Zorg ervoor dat het betreffende product is uitgeschakeld voordat u de accu aanbrengt. ▶ Verwijder de accu, alvorens apparaatinstellingen uit te voeren of toebehoren te wisselen. De veiligheidsinstructies en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen.

  • Seite 94: Beveiliging Tegen Vallen

    Neem de lokale richtlijnen voor het werken op hoogtes in acht. Gebruik als valbeveiliging voor dit product uitsluitend een combinatie van de Hilti valbeveiliging met het Hilti gereedschapsbevestigingskoord #2261970. ▶ Bevestig de valbeveiliging in de montageopeningen voor toebehoren. Controleer de correcte bevestiging.

  • Seite 95: Uitschakelen

    (bijvoorbeeld in water dompelen of in de regen laten staan). Wanneer een accu doornat is, behandelt u de accu als een beschadigde accu. Isoleert u deze in een niet-brandbaar reservoir en neemt u contact op met de Hilti Service. •...

  • Seite 96: Hulp Bij Storingen

    Breng na verzorgings- en onderhoudswerkzaamheden alle afschermingen aan en controleer of deze goed werken. Voor een veilig gebruik alleen originele vervangingsonderdelen en verbruiksmaterialen gebruiken. Door Hilti goedgekeurde vervangingsonderdelen, verbruiksmaterialen en toebehoren voor uw product vindt u in uw Hilti Store of op: www.hilti.group Transport en opslag van accugereedschap en accu's...

  • Seite 97: Recycling

    ▶ Recycle defecte accu's zo, dat ze niet in handen van kinderen kunnen belanden. ▶ Lever de accu in bij uw Hilti Store of neem contact op met een verantwoordelijk afvalverwerkingsbedrijf. Hilti producten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk.

  • Seite 98: Symboler I Brugsanvisningen

    Der benyttes følgende symboler i denne brugsanvisning: Se brugsanvisningen Anvisninger for anvendelse og andre nyttige oplysninger Håndtering af genvindbare materialer Elektriske maskiner og batterier må ikke bortskaffes som almindeligt husholdningsaffald Hilti Lithium-ion-batteri Hilti Lader 1.2.3 Symboler i illustrationer Følgende symboler anvendes på illustrationer: Disse tal henviser til den pågældende illustration i begyndelsen af denne brugsanvisning.

  • Seite 99: Overensstemmelseserklæring

    Sidst i dette dokument finder du et bilede af overensstemmelseserklæ- ringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på...
  • Seite 100 Personlig sikkerhed ▶ Det er vigtigt at være opmærksom, se, hvad man laver, og bruge maskinen fornuftigt. Anvend aldrig elværktøj, hvis du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brugen af elværktøjet kan medføre alvorlige personskader. ▶...

  • Seite 101: Yderligere Sikkerhedsanvisninger

    Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Kontakt Hilti Service eller læs dokumentet "Anvisninger om sikkerhed og anvendelse af Hilti Li-ion-batterier".
  • Seite 102 ▶ Find ud af, hvilken fareklasse det støv, der opstår ved arbejdet, har, inden du går i gang med arbejdet. ▶ Støv, der dannes ved slibning, skæring og boring, kan indeholde farlige kemikalier. Nogle eksempler er: Bly eller maling på blybasis; Tegl, beton og andre murværksprodukter, natursten og andre silikatholdige produkter;...

  • Seite 103: Bestemmelsesmæssig Anvendelse

    For at slutte støvsugerslangen til produktet kan det være nødvendigt med en passende adapter. • Brug kun Hilti Nuron Li­ion-batterier fra serien B 22 til dette produkt. Af hensyn til en optimal effekt anbefaler Hilti at bruge de batterier, der fremgår af tabellen i slutningen af denne brugsanvisning, til dette produkt.

  • Seite 104: Tekniske Data

    Gipsfræser, dybdestop, tre spændetænger (3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4")), spændemøtrik, støvsugertilslutningsstuds, sekskantnøgle, brugsanvisning. Andre systemprodukter, som er godkendt til dit produkt, finder du i Hilti Store eller på: www.hilti.group Indsatsværktøjer Følgende indsatsværktøjer kan anvendes til gipsfræseren: Gipsvæg...

  • Seite 105: Opladning Af Batteri

    Opbevaringstemperatur −20 ℃ … 40 ℃ Batteriets temperatur ved start af ladning −10 ℃ … 45 ℃ Støjinformation og vibrationsværdier iht. EN 60745 Lydtryk- og vibrationsværdier i denne brugsanvisning er målt i henhold til en standardiseret målemetode og kan anvendes til sammenligning af forskellige elværktøjer. De kan også anvendes til en foreløbig vurdering af den eksponering, brugeren udsættes for.
  • Seite 106 3. Tag værktøjsbitten ud. Faldsikring ADVARSEL Fare for personskader som følge af nedfaldende værktøj og/eller tilbehør! ▶ Anvend kun den Hilti-værktøjssikkerhedsline, som er beregnet til dit produkt. ▶ Kontrollér værktøjssikkerhedslinens fastgørelsespunkt for mulige skader før hver brug. Dansk 2264441 *2264441*...

  • Seite 107: Rengøring Og Vedligeholdelse

    Overhold nationale retningslinjer for opgaver i højden. Brug kun en kombination af Hilti faldsikringen og Hilti værktøjslinen #2261970 som nedstyrtningssikring for dette produkt. ▶ Fastgør faldsikringen i monteringsåbningerne for tilbehør. Kontroller, at den sidder sikkert. ▶ Fastgør den ene karabinhage på værktøjslinen til faldsikringen og den anden karabinhage til en bærende struktur.

  • Seite 108: Fejlafhjælpning

    Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group Transport og opbevaring af batteridrevet værktøj og batterier...

  • Seite 109: Bortskaffelse

    ▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol- dingsaffald! Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Yderligere oplysninger Yderligere oplysninger vedrørende betjening, teknik, miljø og recycling finder du under følgende link: qr.hilti.com/manual/?id=2264441...

  • Seite 110: Symboler I Bruksanvisningen

    I den här bruksanvisningen används följande symboler: Observera bruksanvisningen Anmärkningar och annan praktisk information Hantering av återvinningsbara material Elverktyg och batterier får inte kastas i hushållssoporna Hilti Litiumjonbatteri Hilti Batteriladdare 1.2.3 Symboler i bilderna Följande symboler används i bilder: Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen.

  • Seite 111: Produktinformation

    Härmed intygar tillverkaren med ensamt ansvar att produkten som beskrivs överensstämmer med gällande lagstiftning och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data...
  • Seite 112 ▶ Använd inte anslutningskabeln på ett felaktigt sätt, t.ex. genom att bära eller hänga upp elverktyget i den eller dra i den för att lossa elkontakten ur vägguttaget. Håll anslutningskabeln på avstånd från värmekällor, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade anslutningskablar ökar risken för elstötar.
  • Seite 113 Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti-service eller läs dokumentet ”Säkerhetsanvisningar vid användning av Hilti litiumjonbatterier”.
  • Seite 114 ▶ Fäst inga bälteshakar på denna produkt. ▶ Använd endast produkten och dess tillbehör om den är fullt funktionsduglig. ▶ Produkten eller dess tillbehör får inte byggas om eller ändras. ▶ Undersök om det finns dolda el­, gas- och vattenledningar inom arbetsområdet innan du påbörjar arbetet. Utanpåliggande metalldelar på...
  • Seite 115 Eventuellt krävs en lämplig adapter för att ansluta dammsugarslangen till produkten. • Använd bara Hilti Nuron-litiumjonbatterier av typen B 22 med den här produkten. För optimal effekt rekommenderar Hilti att batterierna som anges i tabellen i slutet av bruksanvisningen används för denna produkt.
  • Seite 116 Leveransinnehåll Roterande multiverktyg, djupanslag, tre spännhylsor (3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4")), fästmutter, anslutningsstos till dammsugare, sexkantsnyckel, bruksanvisning. Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group Insatsverktyg Följande insatsverktyg går att använda till det roterande multiverktyget: Gipsskivor •...

  • Seite 117: Teknisk Information

    Teknisk information Roterande multiverktyg Nominellt varvtal, obelastat 30 000 varv/min Vikt enligt EPTA­metod 01 utan batteri 1,4 kg Drifttemperatur −17 ℃ … 60 ℃ Förvaringstemperatur −20 ℃ … 70 ℃ Spännmutter 16 mm (5/8") utvändig sexkant Spännhylsans diameter 3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4") Skaftdiameter fräs 3,2 mm (1/8"), 4 mm...
  • Seite 118 Laddning av batteri 1. Läs batteriladdarens bruksanvisning innan du laddar batteriet. 2. Se till att batteriets och batteriladdarens sladdar är rena och torra. 3. Ladda batteriet i en godkänd batteriladdare. → Sidan 109 Sätta i batteriet VARNING Risk för personskada på grund av kortslutning eller nedfallande batteri! ▶...
  • Seite 119 ▶ Kontrollera om verktygslinans fästpunkt är skadad inför varje användning. Observera nationella föreskrifter för arbeten på höga höjder. Använd uteslutande en kombination av Hilti fästband med Hilti verktygslina #2261970 som fallskydd för denna produkt. ▶ Haka fast fästbandet i öppningen för tillbehör. Kontrollera att det sitter stadigt fast.

  • Seite 120: Skötsel Och Underhåll

    Efter skötsel- och underhållsarbeten ska alla skyddsanordningar monteras igen och kontrolleras. Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från Hilti hittar du i närmaste Hilti Store eller på: www.hilti.group Transport och förvaring av sladdlösa verktyg och batterier Transport FÖRSIKTIGHET...
  • Seite 121 Felsökning Observera batteriets laddningsstatus- och felindikering vid alla störningar. Se kapitel Indikeringar för litiumjonbatteri. Kontakta Hilti-service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Möjlig orsak Lösning...

  • Seite 122: Alkuperäiset Ohjeet

    Tässä käyttöohjeessa käytetään seuraavia symboleita: Noudata käyttöohjetta Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana Hilti Litiumioniakku Hilti Laturi 1.2.3 Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa.

  • Seite 123: Vaatimustenmukaisuusvakuutus

    Valmistaja vakuuttaa, että tässä kuvattu tuote täyttää sitä koskevien voimassa olevien lakien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka...
  • Seite 124 Säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” tarkoittaa verkkokäyttöisiä sähkötyökaluja (joissa verk- kojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei verkkojohtoa). Työpaikan turvallisuus ▶ Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. ▶...
  • Seite 125 ▶ Hoida sähkötyökaluja ja niiden varusteita huolella. Tarkasta, että liikkuvat osat toimivat moit- teettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei sähkötyökalussa ole murtuneita tai vaurioituneita osia, jotka saattaisivat haitata sen toimintaa. Korjauta vaurioituneet osat ennen koneen käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on sähkötyökalujen laiminlyöty huolto.
  • Seite 126 ▶ Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Laita akku palovaarattomaan paikkaan ja riittävän etäälle syttyvistä materiaaleista. Anna akun jäähtyä. Jos akku vielä tunnin kuluttuakin on liian kuuma koskea, akku on vaurioitunut. Ota yhteys Hilti-huoltoon tai lue dokumentti "Hilti-litiumioniakkujen turvallisuuteen ja käyttöön liittyviä ohjeita".

  • Seite 127: Tarkoituksenmukainen Käyttö

    Tuote voidaan varustaa lisävarusteisella, irrotettavalla imuriliittimellä, johon sopii yleismallinen imuriletku. Imuriletkun liittäminen tuotteeseen saattaa vaatia sopivan adapterin. • Käytä tässä tuotteessa vain tyyppisarjan B 22 Hilti Nuron -litiumioniakkuja. Parhaan tehon saavut- tamiseksi Hilti suosittaa, että tässä tuotteessa käytetään vain tämän käyttöohjeen lopussa olevassa taulukossa mainittuja akkuja.
  • Seite 128 30 sekunnin ajan. Toimituksen sisältö Sisätyöjyrsin, syvyysrajoitin, kolme kiinnitysleukaa (3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4")), kiinnitysmut- teri, pölynimurin liitoskappale, kuusiokanta-avain, käyttöohje. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group Työkaluterät Sisätyöjyrsimessä voidaan käyttää seuraavia työkaluteriä: Sisätyöt...

  • Seite 129: Tekniset Tiedot

    Tekniset tiedot Sisätyöjyrsin Nimellisjoutokäyntikierrosluku 30 000/min Paino EPTA Procedure 01 mukaan ilman akkua 1,4 kg Käyttölämpötila −17 ℃ … 60 ℃ Varastointilämpötila −20 ℃ … 70 ℃ Kiinnitysmutteri 16 mm (5/8") kuusio- kanta Kiinnitysleukojen halkaisija 3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4") Jyrsinterän varren halkaisija 3,2 mm (1/8"), 4 mm...
  • Seite 130 Akun lataus 1. Ennen lataamista lue laturin käyttöohje. 2. Varmista, että liittimet akussa ja laturissa ovat puhtaat ja kuivat. 3. Lataa akku hyväksytyllä laturilla. → Sivu 121 Akun kiinnitys VAARA Loukkaantumisvaara akun oikosulun tai putoamisen seurauksena! ▶ Ennen akun paikalleen laittamista varmista, ettei akun liittimissä akussa ja tuotteessa ole vieraita esineitä. ▶...
  • Seite 131 ▶ Käytä vain tuotteellesi suositeltua Hilti-työkaluliinaa. ▶ Aina ennen käyttöä tarkasta työkaluliinan kiinnityspisteen mahdolliset vauriot. Noudata maassasi voimassa olevia korkealla tehtävien töiden määräyksiä ja ohjeita. Käytä tämän tuotteen putoamissuojana ainoastaan Hilti-putoamisvarmistimen ja Hilti-työkaluliinan #2261970 yhdistelmää. ▶ Kiinnitä putoamisvarmistin lisävarusteelle tarkoitettuihin kiinnitysaukkoihin. Tarkasta kunnollinen kiinnitys.

  • Seite 132: Kytkeminen Pois Päältä

    Kunnossapito • Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. Jos havaitset vaurioita ja/tai toimintahäiriöitä, älä käytä tuotetta. Korjauta tuote viipymättä Hilti-huollossa. • • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet takaisin ja tarkasta niiden moitteeton toiminta.

  • Seite 133: Valmistajan Myöntämä Takuu

    ▶ Tarkasta tuotteen ja akun mahdolliset vauriot aina ennen käyttöä sekä ennen pitkää varastointia ja sen jälkeen. Apua häiriötilanteisiin Kaikissa häiriötilanteissa tarkkaile lataustilan ja vikojen näytön merkkivaloja. Ks. kappale Litiumioniakun merkkivalot. Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Häiriö Mahdollinen syy Ratkaisu Akku tyhjenee tavallista no- Akun kunto ei optimaalinen.

  • Seite 134: Oryginalna Instrukcja Obsługi

    W niniejszej instrukcji obsługi zastosowano następujące symbole: Przestrzegać instrukcji obsługi Wskazówki dotyczące użytkowania i inne przydatne informacje Obchodzenie się z surowcami wtórnymi Nie wyrzucać elektronarzędzi ani akumulatorów do odpadów komunalnych Hilti Akumulator Li­Ion Hilti Ładowarka 1.2.3 Symbole na rysunkach Na rysunkach zastosowano następujące symbole:...

  • Seite 135: Informacje O Produkcie

    Producent deklaruje z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującym pra- wem i obowiązującymi normami. Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2264441 Polski...

  • Seite 136: Bezpieczeństwo

    Bezpieczeństwo Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa, zalecenia, jak również zapoznać się z ilustracjami i danymi technicznymi dołączonymi do elektronarzędzia. Nieprzestrzeganie poniższych zaleceń oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub ciężkich obrażeń ciała. Należy zachować...
  • Seite 137 ▶ Jeśli możliwe jest zamontowanie urządzeń odsysających lub wyłapujących, upewnić się, czy są one właściwie podłączone i prawidłowo użytkowane. Stosowanie urządzeń odsysających zmniejsza zagrożenie spowodowane rozprzestrzenianiem się pyłów. ▶ Nie należy lekceważyć potencjalnego zagrożenia ani wskazówek dot. bezpiecznej eksploatacji elektronarzędzi, nawet w przypadku dużego doświadczenia w zakresie obsługi elektronarzędzia. Nieuważne obchodzenie się...

  • Seite 138: Dodatkowe Wskazówki Dotyczące Bezpieczeństwa

    Pozostawić akumulator do ostygnięcia. Jeśli akumulator po jednej godzinie nadal jest zbyt gorący, aby dało się go dotknąć, oznacza to, że jest uszkodzony. Należy zwrócić się do serwisu Hilti lub zapoznać się z dokumentem „Wskazówki dotyczące bezpieczeństwa i użytkowania Hilti akumulatorów litowo-jonowych”.
  • Seite 139 ▶ Pył, tworzący się podczas szlifowania, wygładzania, cięcia i wiercenia, może zawierać szkodliwe związki chemiczne. Przykładowo: ołów lub farby na bazie ołowiu; cegła, beton i pozostałe produkty do stawiania murów, kamień naturalny i pozostałe produkty krzemionkowe; wybrane gatunki drewna, takie jak dąb, buk i drewno poddane obróbce chemicznej;...
  • Seite 140 Do podłączenia węża ssącego do produktu może być potrzebny odpowiedni adapter. • Z tym produktem stosować tylko akumulatory litowo-jonowe Hilti Nuron typu B 22. W celu uzyskania optymalnej wydajności Hilti zaleca akumulatory podane dla tego produktu w tabeli na końcu niniejszej instrukcji obsługi.

  • Seite 141: Dane Techniczne

    Frezarka do płyt gipsowo-kartonowych, ogranicznik głębokości, trzy tuleje zaciskowe (3,2 (1/8"), 4 mm (5/32"), 6,4 mm (1/4"), nakrętka mocująca, króciec przyłączeniowy do odkurzacza, klucz sześciokątny, instrukcja obsługi. Inne produkty systemowe zatwierdzone dla produktu można znaleźć w Hilti Store lub na stronie: www.hilti.group Narzędzia robocze Z frezarką...

  • Seite 142: Przygotowanie Do Pracy

    Akumulator Napięcie robocze akumulatora 21,6 V Masa akumulatora Patrz koniec niniejszej instrukcji obsługi Temperatura otoczenia podczas eksploatacji −17 ℃ … 60 ℃ Temperatura przechowywania −20 ℃ … 40 ℃ Temperatura akumulatora na początku procesu ładowania −10 ℃ … 45 ℃ Informacje o hałasie i wartości drgań...
  • Seite 143 3. Skontrolować prawidłowe zamocowanie akumulatora. Zdejmowanie akumulatora 1. Nacisnąć przycisk odblokowujący akumulatora. 2. Wyjąć akumulator z produktu. Wymiana tulei zaciskowej 1. Nacisnąć blokadę wrzeciona i przytrzymać. 2. Poluzować i odkręcić nakrętkę za pomocą klucza sześciokątnego. 3. Wyjąć wbudowaną tuleję zaciskową. 4.
  • Seite 144 ▶ Skontrolować punkt mocowania linki asekuracyjnej narzędzia przed każdym użyciem pod kątem potencjalnych uszkodzeń. Przestrzegać krajowych wytycznych dla prac na wysokości. Do tego produktu używać wyłącznie zabezpieczenia przed upadkiem Hilti i linki asekuracyjnej Hilti, jako zestawu zabezpieczającego przed upadkiem narzędzia #2261970. ▶ Przymocować zabezpieczenie przed upadkiem za otwory montażowe do akcesoriów.
  • Seite 145 W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group Transport i przechowywanie narzędzi akumulatorowych i akumulatorów Transport OSTROŻNIE...
  • Seite 146 ▶ Zakryć złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć. ▶ Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. ▶ Zutylizować akumulator w swoim Hilti Store lub zwróć się do odpowiedniego zakładu utylizacji odpadów. Produkty Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania.

  • Seite 147: Перевод Оригинального Руководства По Эксплуатации

    ООО Эйч-Кон, Республика Армения, г. Ереван, ул. Бабаяна 10/1 Страна производства: см. маркировочную табличку на оборудовании. Дата производства: см. маркировочную табличку на оборудовании. Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет.
  • Seite 148 Соблюдать руководство по эксплуатации Указания по эксплуатации и другая полезная информация Обращение с материалами, пригодными для вторичной переработки Не выбрасывайте электроинструменты и аккумуляторы вместе с обычным мусором! Hilti Литий-ионный аккумулятор (Li-Ion) Зарядное устройство Hilti 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти...

  • Seite 149: Безопасность

    ствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
  • Seite 150 мок или вращающихся деталей/узлов. В результате повреждения или схлестывания кабелей электропитания повышается риск поражения электрическим током. ▶ Если работы с электроинструментом выполняются на открытом воздухе, применяйте только удлинительные кабели, которые разрешено использовать вне помещений. Использование удлинительного кабеля, пригодного для использования вне помещений, снижает риск поражения электрическим...
  • Seite 151 ▶ Необходимо следить за тем, чтобы режущие инструменты были острыми и чистыми. Закли- нивание содержащихся в надлежащем состоянии режущих инструментов происходит реже, ими легче управлять. ▶ Применяйте электроинструмент, принадлежности (оснастку), рабочие инструменты и т. д. согласно данным указаниям. Учитывайте при этом рабочие условия и характер выполняемой работы.
  • Seite 152 материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Обратитесь в сервисную службу Hilti или изучите документ «Указания по технике безопасности и использованию литий-ионных аккумуляторов Hilti».
  • Seite 153 ▶ При замене рабочего инструмента надевайте защитные перчатки. Соблюдайте осторожность при замене рабочего инструмента — контакт с ним может привести к порезам и ожогам. ▶ Убедитесь, что рабочие (сменные) инструменты имеют подходящие к зажимному патрону хвосто- вики и надежно зафиксированы в этом патроне. ▶...
  • Seite 154 • Для этого электроинструмента используйте только литий-ионные аккумуляторы Hilti Nuron серии B 22. Для обеспечения оптимальной мощности Hilti рекомендует использовать с этим электроин- струментом аккумуляторы, указанные в таблице в конце этого руководства по эксплуатации. Для зарядки этих аккумуляторов используйте только зарядные устройства Hilti, указанные в таблице...

  • Seite 155: Технические Данные

    (5/32"), 6,4 мм (1/4")), зажимная гайка, штуцер для подсоединения пылесоса, шестигранный ключ, руководство по эксплуатации. Другие системные принадлежности, допущенные для использования с этим изделием, вы можете найти в Hilti Store или на сайте www.hilti.group Рабочие инструменты С фрезером по отделочным материалам возможно использование следующих рабочих инструментов: Отделочные...

  • Seite 156: Зарядка Аккумулятора

    Аккумулятор Рабочее напряжение аккумулятора 21,6 В Масса аккумулятора См. в конце этого ру- ководства по эксплу- атации Температура окружающей среды при эксплуатации −17 ℃ … 60 ℃ Температура хранения −20 ℃ … 40 ℃ Температура аккумулятора в начале зарядки −10 ℃ … 45 ℃ Данные...

  • Seite 157: Установка Аккумулятора

    Установка аккумулятора ПРЕДУПРЕЖДЕНИЕ Опасность травмирования вследствие короткого замыкания или падения аккумулятора! ▶ Перед установкой аккумулятора убедитесь в чистоте его контактов и контактов электроинструмента. ▶ Всегда проверяйте, правильно ли зафиксирован аккумулятор. 1. Перед первым вводом в эксплуатацию полностью зарядите аккумулятор. 2. Прижмите аккумулятор так, чтобы он зафиксировался в аккумуляторном отсеке с характерным щелчком.
  • Seite 158 Соблюдайте национальные директивы по выполнению высотных работ. Для защиты этого электроинструмента от падения используйте только комбинацию из предохранителя Hilti для предупреждения случайного срабатывания при ударе и удерживающего троса для инстру- ментов Hilti #2261970. ▶ Закрепляйте предохранитель для предупреждения случайного срабатывания при ударе в монтаж- ных...

  • Seite 159: Уход И Техническое Обслуживание

    приспособления на место и проверьте их исправное функционирование. Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные Hilti запасные части, расходные материалы и принадлеж- ности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group 2264441 Русский...

  • Seite 160: Помощь При Неисправностях

    При любых неисправностях следите за индикатором уровня заряда и неисправностей аккумулятора. См. главу Индикации состояния литий-ионного аккумулятора. В случае неисправностей, которые не указаны в этой таблице или которые вы не можете устранить самостоятельно, обращайтесь в ближайший сервисный центр Hilti. Неисправность Возможная причина...

  • Seite 161: Дополнительная Информация

    Большинство материалов, из которых изготовлены изделия Hilti, подлежат вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей пе- реработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании элек- трических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную инфор- мацию...
  • Seite 162 Bu kullanım kılavuzunda aşağıdaki semboller kullanılmıştır: Kullanım kılavuzuna dikkat edilmelidir Kullanım uyarıları ve diğer gerekli bilgiler Geri dönüşümlü malzemeler ile çalışma Elektrikli aletleri ve aküleri evdeki çöplere atmayınız Hilti Lityum İyon akü Hilti Şarj cihazı 1.2.3 Resimlerdeki semboller Resimlerde aşağıdaki semboller kullanılmıştır: Bu sayılar, kullanım kılavuzunun başlangıcındaki ilgili çizime atanmıştır.

  • Seite 163: Ürün Bilgileri

    Üretici burada tanımlanan ürünün geçerli yasalara ve standartlara uygun olduğunu kendi sorumluluğunda beyan eder. Bu dokümanın sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları...
  • Seite 164 Kişilerin güvenliği ▶ Dikkatli olunuz, ne yaptığınıza dikkat ediniz ve elektrikli el aleti ile mantıklı bir şekilde çalışınız. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altında olduğunuzda elektrikli el aleti kullan- mayınız. Elektrikli el aletini kullanırken bir anlık dikkatsizlik ciddi yaralanmalara neden olabilir. ▶...

  • Seite 165: Ek Güvenlik Uyarıları

    ▶ Akü tutulamayacak kadar sıcaksa arızalı olabilir. Pili, yanıcı malzemelere yeterli mesafede, görünür ve yanıcı olmayan bir yere yerleştiriniz. Aküyü soğumaya bırakınız. Akü bir saat sonra hala dokunulamayacak kadar sıcaksa, arızalı demektir. Hilti servisiyle irtibat kurunuz veya "Hilti Lityum İyon aküler için güvenlik ve kullanım uyarıları" dokümanını okuyunuz.

  • Seite 166: Ürüne Genel Bakış

    ▶ Taşlama, zımparalama, kesme ve delme işlemleri sonucunda oluşan tozlar tehlikeli kimyasallar içerebilir. Bazı örnekler şunlardır: Kurşun temelli kurşun veya boya; Tuğla, beton ve diğer duvar ürünleri, doğal taş ve diğer silikat içeren ürünler; Meşe, kayın gibi belirli ahşaplar ve kimyasal işlem görmüş ahşap; Asbest veya asbest içerikli malzemeler.

  • Seite 167: Usulüne Uygun Kullanım

    Emme hortumunu ürüne bağlamak için uygun bir adaptör gerekebilir. • Bu ürün için sadece B 22 tip serisi Hilti Nuron Lityum İyon aküleri kullanınız. Optimum güç için Hilti bu ürünle birlikte bu kullanım kılavuzunun sonundaki tabloda belirtilen akülerin kullanılmasını tavsiye eder.

  • Seite 168: Teslimat Kapsamı

    Alçıpan frezesi, derinlik mesnedi, üç germe kovanı (3,2 mm (1/8"), 4 mm (5/32"), 6,4 mm (1/4")), germe somunu, toz emme makinesi bağlantı ağzı, allen anahtarı, kullanım kılavuzu. Ürün için izin verilen diğer sistem ürünlerini Hilti Store'da veya şu adreste bulabilirsiniz: www.hilti.group Ek aletler Alçıpan frezesi için aşağıdaki ek aletler kullanılabilir:...

  • Seite 169: Akünün Yerleştirilmesi

    EN 60745 uyarınca ses bilgisi ve titreşim değerleri Bu talimatlarda belirtilen ses basıncı ve titreşim değerleri, ilgili normlara uygun bir ölçüm metodu ile ölçülmüştür ve elektrikli el aletlerinin birbirleri ile karşılaştırılması için kullanılabilir. Zorlanmaların geçici olarak değerlendirmesine de uygundur. Belirtilen değerler, elektrikli el aletinin ana kullanım alanlarını temsil eder. Elektrikli el aletinin, farklı...
  • Seite 170 ▶ Her kullanımdan önce alet bağlama ipinin sabitleme noktasını olası hasarlar bakımından kontrol ediniz. Yüksekteki çalışmalar için ulusal yönetmelikleri dikkate alınız. Bu ürün için devrilme emniyeti olarak sadece Hilti düşme koruması ile Hilti alet kordonunun #2261970 bir kombinasyonunu kullanınız. Türkçe...
  • Seite 171 ▶ Alet kordonunun bir karabinini düşme emniyetine ve ikinci karabinini de taşıyıcı yapıya sabitleyiniz. Her iki karabinin de emniyetli bir şekilde sabitlenmiş olup olmadığını kontrol ediniz. Hilti düşme emniyetinin yanı sıra Hilti alet kordonunun kullanım kılavuzlarını da dikkate alınız. Kullanım Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı...
  • Seite 172 Bakım ve onarım çalışmalarından sonra tüm koruma tertibatlarını yerleştiriniz ve bunları sorunsuz fonksiyon bakımından kontrol ediniz. Güvenli çalışma için sadece orijinal yedek parçalar ve sarf malzemeleri kullanınız. Hilti tarafından onay- lanmış, yedek parçaları, aksesuarları ve sarf malzemelerini Hilti Store veya şu adreste bulabilirsiniz: www.hilti.group...

  • Seite 173: Diğer Bilgiler

    ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır.

  • Seite 174: ﻴ ﻟ‬ ‫ﺩ

    ‫ﺘ ﺗ‬ ‫ﻻ‬ ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺑ‬ Hilti ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ Hilti ‫ﺭ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬...
  • Seite 175 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
  • Seite 176 ‫ﻞ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻟ ﺍ‬ ‫ﻥ‬ ‫ﺎ‬ ‫ﻜ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺳ‬ ‫ﻱ‬ ‫ﺩ‬ ‫ﺆ ﺗ‬ ‫ﻥ‬ ‫ﺃ‬ ‫ﻦ‬ ‫ﻜ‬ ‫ﻤ ﻳ‬ ‫ﺓ‬ ‫ء ﺎ‬ ‫ﻀ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺮ‬ ‫ﻴ ﻏ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻛ ﺎ‬ ‫ﻣ...
  • Seite 177 ‫ﻭ‬ ، ‫ﺃ‬ ‫ﻂ‬ ‫ﺒ‬ ‫ﻀ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻴ ﻠ‬ ‫ﻤ‬ ‫ﻋ‬ ‫ء‬ ‫ﺍ ﺮ‬ ‫ﺟ ﺇ‬ ‫ﻞ‬ ‫ﺒ‬ ‫ﻗ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻊ‬ ‫ﻠ ﺨ‬ ‫ﻠ ﻟ‬ ‫ﺔ‬ ‫ﻠ ﺑ‬ ‫ﺎ ﻘ‬ ‫ﻟ...
  • Seite 178 ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻠ‬ ‫ﻇ‬ ‫ﺍ‬ ‫ﺫ‬ ‫ﺇ‬ ‫. ﺩ‬ ‫ﺮ‬ ‫ﺒ ﺗ‬ Hilti Hilti " . ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬...
  • Seite 179 ‫ﺕ‬ ‫ﺎ ﻏ‬ ‫ﻼ‬ ‫ﺑ ﻭ‬ ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﺽ‬ ‫ﺮ ﻋ‬ Hilti Nuron ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬...
  • Seite 180 ‫ﻋ ﺮ‬ ‫ﺴ‬ ‫ﺑ‬ ‫ﺔ ﺒ‬ ‫ﻤ ﻟ‬ ‫ﺾ‬ ‫ﻴ ﻣ‬ ‫ﻭ‬ ‫ﺮ‬ ‫ﻤ ﺘ‬ ‫ﺳ‬ ‫ﺍ ﺍ‬ ‫ﺫ‬ ‫ﺇ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ‬ ، ‫ﺗ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬...
  • Seite 181 ‫ﺻ‬ ‫ﻮ ﺑ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
  • Seite 182 ‫ﺪ‬ ‫ﻗ‬ ‫ﻭ‬ ‫ﻲ‬ ‫ﻘ‬ ‫ﻴ ﻘ‬ ‫ﺣ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻥ‬ ‫ﻭ‬ ‫ﺩ‬ ‫ﻦ‬ ‫ﻜ‬ ‫ﻟ ﻭ‬ ‫ﻼ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻣ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﺎ ﻬ‬ ‫ﻴ ﻓ‬ ‫ﻥ‬ ‫ﻮ‬ ‫ﻜ ﻳ‬ ‫ﻲ‬...
  • Seite 183 ‫ﺻ‬ ‫ﻹ ﺍ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﺧ‬ ‫ﻚ‬ ‫ﺠ‬ ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﻪ ﺑ‬ ‫ﻰ‬ ‫ﺻ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺓ ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﺖ‬ ‫ﻴ‬ ‫ﺒ ﺜ ﺗ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺰ ﺣ‬...
  • Seite 184 ‫ﻤ‬ ‫ﻠ ﻟ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻵ ﺍ‬ ‫ﺖ‬ ‫ﻴ ﺒ ﺜ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻖ‬ ‫ﻘ‬ ‫ﺤ ﺗ‬ Hilti ‫ﺓ ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﺖ‬ ‫ﻴ‬ ‫ﺒ ﺜ ﺗ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺰ ﺣ‬ ‫ﺎ‬ ‫ً ﻀ‬ ‫ﻳ‬ ‫ﺃ ﻭ‬...
  • Seite 185 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
  • Seite 186 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...

  • Seite 187: オリジナル取扱説明書

    1.2.1 警告表示 警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています： 危険 危険 ！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。 警告 警告 ！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。 注意 注意 ！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 取扱説明書の記号 この取扱説明書では、以下の記号が使用されています： 取扱説明書に注意してください 本製品を効率良く取り扱うための注意事項や役に立つ情報 リサイクル可能な部品の取扱い 電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号 図中では以下の記号が使用されています： この数字は本取扱説明書冒頭にある該当図を示しています。 付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります。 概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。 この記号は、製品の取扱いの際に特に注意が必要なことを示しています。 2264441 日本語 *2264441*...
  • Seite 188 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせ の際には、製品データが必要になります。 製品データ 間仕切り用カッター SCO 6-22 製品世代 製造番号 適合宣言 製造者は、単独の責任において本書で説明している製品が有効な法規と有効な標準規格に適合していること を宣言します。適合宣言書の複写は本書の末尾にあります。 技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全 電動工具の一般安全注意事項 警告事項 本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。 以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。 安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。 安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリー ツール（コードレス）を指します。 作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となり ます。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでく...
  • Seite 189 ▶ 電動工具の使用中、 子供や無関係者を作業場へ近づけないでください。作業中に気がそらされると、 本体 のコントロールを失ってしまう恐れがあります。 電気に関する安全注意事項 ▶ 電動工具の接続プラグは電源コンセントにきちんと適合しなければなりません。プラグは絶対に変更し ないでください。保護接地した電動工具と一緒にアダプタープラグを使用しないでください。オリジナ ルのプラグと適切なコンセントを使用することにより、感電の危険を小さくすることができます。 ▶ パイプ、ラジエーター、電子レンジ、冷蔵庫などのアースされた面に体の一部が触れないようにしてく ださい。体が触れると感電の危険が大きくなります。 ▶ 電動工具を雨や湿気から保護してください。電動工具に水が浸入すると、感電の危険が大きくなります。 ▶ 電動工具を持ち運んだり、吊り下げたり、コンセントからプラグを抜いたりするときは、必ず本体を持 ち、電源コードを持ったり引っ張ったりしないでください。電源コードを火気、オイル、鋭利な刃物、 可動部等に触れる場所に置かないでください。電源コードが損傷したり絡まったりしていると、感電の 危険が大きくなります。 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用す ると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を 使用すると、感電の危険が小さくなります。 作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れてい る場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないで ください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使 用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してくだ さい。 ▶ 電動工具の意図しない始動を防止して下さい。電動工具を電源および／またはバッテリーに接続する前 や本体を持ち上げたり運んだりする前に、本体がオフになっていることを必ず確認してください。オン ／オフスイッチが入っている状態で電動工具のスイッチに指を掛けたまま運んだり、電源に接続したり すると、事故の原因となる恐れがあります。 ▶...
  • Seite 190 ▶ グリップとグリップ面は乾燥した清潔な状態に保ち、オイルやグリスの付着がないようにしてくださ い。グリップやグリップ面が滑りやすい状態になっていると、予期していない状況が発生した際に電動 工具を安全に使用／制御できません。 バッテリー工具の使用および取扱い ▶ バッテリーを充電する場合は、必ずメーカー推奨の充電器を使用してください。特定タイプのバッテ リー専用の充電器を他のバッテリーに使用すると、火災の恐れがあります。 ▶ 電動工具には、必ず指定されたバッテリーを使用してください。指定以外のバッテリーを使用すると、 負傷や火災の恐れがあります。 ▶ 使用されていないバッテリーの近くに、事務用クリップ、硬貨、キー、釘、ネジ、その他の小さな金属物 を置かないでください。電気接点の短絡が起こることがあります。バッテリーの電気接点間が短絡する と、火傷や火災が発生する危険があります。 ▶ 正しく使用しないと、 液漏れが発生することがあります。その場合、 漏れた液には触れないでください。 もしも触れてしまった場合は、水で洗い流してください。バッテリー液が眼に入った場合は、水で洗い 流してから医師の診察を受けてください。流出したバッテリー液により、皮膚が刺激を受けたり火傷を 負う恐れがあります。 ▶ 損傷したあるいは変更が加えられたバッテリーは使用しないでください。損傷したあるいは変更が加え られたバッテリーは、予測不可能な挙動により爆発あるいは負傷事故を発生させる危険があります。 ▶ バッテリーは火気あるいは高温に曝さないでください。火気あるいは 130 °C （265 °F） を超える高温は、 爆発の原因となることがあります。 ▶ 充電に関するすべての指示事項に従い、バッテリーあるいはバッテリー工具は、決して取扱説明書に記 載された温度範囲外で充電しないでください。正しくない充電あるいは許容温度範囲外での充電によ り、バッテリーが破壊され火災が発生する危険があります。 サービス ▶ 電動工具の修理は必ず認定サービスセンターにお申し付けください。また、必ず純正部品を使用してく ださい。これにより電動工具の安全性が確実に維持されます。...
  • Seite 191 ▶ バッテリーが掴むことのできないほどに熱くなっている場合は、故障している可能性があります。バッ テリーを、目視確認が可能で可燃物のない場所に、可燃性の資材から十分な距離を設けて置いてくださ い。バッテリーを冷ます。1 時間の経過後にも掴むことのできないほどに熱い場合は、そのバッテリーは 故障している可能性があります。Hilti サービスセンターにご連絡いただくか、あるいは「Hilti の Li-Ion バッテリーの安全と使用についての注意事項」をお読みください。 Li-Ion バッテリーの搬送、 保管および使用に適用される特別の規則を遵守してください。 → 頁 192 本取扱説明書巻末の QR コードをスキャンして、Hilti の Li-Ion バッテリーの安全と使用について の注意事項をお読みください。 その他の安全上の注意 ▶ 落下する先端工具および／またはアクセサリーによる負傷の危険。作業を開始する前に、バッテリーお よび取り付けたアクセサリーが確実に固定されていることを確認してください。 ▶ ベルトフックを本製品に固定しないでください。 ▶ 本製品とアクセサリーは、必ず技術的に問題のない状態で使用してください。 ▶ 本製品あるいはアクセサリーには、決して加工や改造を加えないでください。 ▶ 作業を開始する前に、作業領域に埋設された電線、ガス管や水道管がないかを調査してください。電線、 ガス管あるいは水道管を損傷すると、本製品外側の金属部分での感電事故、あるいは爆発が発生する可 能性があります。 ▶ 作業開始前に、作業場で発生する粉じんの危険有害度を調査してください。 ▶ 研磨、紙やすり研磨、切断および穿孔の際に発生する粉じんは、化学物質を含んでいる場合があります。...
  • Seite 192 £ バッテリーロック解除ボタン バッテリーステータス表示 ¡ アクセサリーの取り付用開口部 正しい使用 本書で説明している製品は、手持ち式の充電式間仕切り用カッターです。本製品は、石膏、ファイバーボー ド、複合材、木材あるいは木製材料の加工に使用するものです。 本製品には、集じん機（オプション）用の取り外し可能な接続ピースを装着することができます、この接続 ピースは市販の集じん機ホースに対応しています。吸じんホースを本体と接続するには、適切なアダプター が必要になる場合があります。 • 本製品には、必ずHilti Nuron の B 22 シリーズの Li-Ion バッテリーを使用してください。最適な出力を得 るため、Hilti は本製品に対して本取扱説明書の巻末の表に記載されているバッテリーをお勧めします。 • これらのバッテリーには、必ず本取扱説明書の巻末の表に記載されているシリーズのHilti の充電器を使 用してください。 Li-Ion バッテリーのインジケーター Hilti Nuron Li-Ion バッテリーは、充電状態、エラーメッセージ、およびバッテリーの状態を表示することが できます。 3.3.1 充電状態およびエラーメッセージの表示 警告 負傷の危険 バッテリーの落下！ ▶ バッテリーを装着した状態でリリースボタンを押した後には、バッテリーを確実に正しく使用する製品...
  • Seite 193 安全機構 この製品はモーター保護を装備しています。モーター保護は入力電流とモーターの過熱をモニターして、 本製品を加熱から保護します。 接触圧が高すぎてモーターが過負荷になると、製品の出力が著しく低下するか、製品が動作を停止すること があります。 過負荷により停止または回転数の低下が発生した場合は、製品を負荷から解放して約 30 秒間無負荷回転数 で作動させてください。 本体標準セット構成品 間仕切り用カッター、デプスゲージ、コレット 3 個（3.2 mm（1/8"） 、4 mm（5/32"） 、6.4 mm（1/4"） ） 、クラ ンピングナット、集じん機接続ピース、六角レンチ、取扱説明書。 その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合 わせいただくか、あるいはwww.hilti.group でご確認ください。 先端工具 間仕切り用カッターには以下の先端工具を使用できます： 間仕切り • ガイドポイントビット（3.2 mm（1/8"） ） • 標準ビット（3.2 mm（1/8"） ） • 汎用ガイドポイントビット（4 mm（5/32"） ）...
  • Seite 194 • ドアおよび窓用ガイドポイントビット（6.4 mm（1/4"） ） 金属 • 金属用ビット（4 mm（5/32"） ） 製品仕様 間仕切り用カッター 無負荷回転数 30,000/min バッテリーなしの重量（EPTA プロシージャ 01 に準拠） 1.4 kg 動作温度 −17 ℃ … 60 ℃ 保管温度 −20 ℃ … 70 ℃ クランピングナット 16 mm （5/8"） 六角ヘッ ド コレット直径 3.2 mm（1/8"） 、4 mm （5/32"）...
  • Seite 195 作業準備 警告 負傷の危険 意図しない始動！ ▶ バッテリーを装着する前に、バッテリーを装着する製品のスイッチがオフになっていることを確認して ください。 ▶ 本体の設定、またはアクセサリーの交換の前にバッテリーを取り外してください。 本書および製品に記載されている安全上の注意と警告表示に注意してください。 バッテリーを充電する 1. 充電の前に充電器の取扱説明書をお読みください。 2. バッテリーと充電器の電気接点は汚れがなく、乾燥していることを確認してください。 3. バッテリーは許可された充電器で充電してください。 → 頁 186 バッテリーを装着する 警告 負傷の危険 短絡あるいはバッテリーの落下！ ▶ バッテリーを装着する前に、バッテリーの電気接点と製品の電気接点に異物がないことを確認してくだ さい。 ▶ バッテリーが正しくロックされていることを常に確認してください。 1. はじめてお使いになる前にバッテリーをフル充電してください。 2. ロックの音が聞こえるまでバッテリーを製品へとスライドさせます。 3. バッテリーがしっかりと装着されていることを確認してください。 バッテリーを取り外す 1. バッテリーのリリースボタンを押します。 2. 製品からバッテリーを抜き取ります。 コレットを交換する...
  • Seite 196 1. スピンドルロックボタンを押して、その状態を保ちます。 2. 六角レンチでクランピングナットを緩めます。 ▶ コレットが緩みます。 3. 先端工具ビットを取り外します。 転倒防止装置 警告 負傷の危険 る先端工具および／あるいはアクセサリーの落下！ ▶ 必ずご使用の製品用に推奨されているHilti の工具保持ロープを使用してください。 ▶ 使用の前に毎回、工具保持ロープの固定ポイントに損傷がないか点検してください。 ご使用の国において適用される高所での作業に関する規則に注意してください。 本製品の落下防止には、必ずHilti の落下暴発防止装置およびHilti の工具保持ロープ#2261970 を組み合わせ て使用してください。 ▶ 落下暴発防止装置をアクセサリー用の取り付け開口部に固定してください。しっかりと固定されている ことを確認してください。 ▶ 工具保持ロープのスナップフックを落下暴発防止装置に固定し、第 2 のスナップフックを支持構造物に 固定します。両方のスナップフックがしっかりと固定されていることを確認してください。 Hilti 落下暴発防止装置およびHilti 工具保持ロープの取扱説明書の記載に注意してください。 ご使用方法 本書および製品に記載されている安全上の注意と警告表示に注意してください。 スイッチオン スイッチオンロック付きの ON/OFF スイッチによりスイッチ機能をチェックし、本製品が意図せず始...
  • Seite 197 製品の手入れ • 付着した汚れを慎重に除去してください。 • 汚れが付着している場合は、通気溝を乾いた柔らかいブラシを使用して慎重に掃除してください。 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいた める可能性があるので使用しないでください。 • 本製品の電気接点を清掃するには、清潔な乾いた布を使用してください。 Li-Ion バッテリーの手入れ • 通気溝が詰まっているバッテリーは決して使用しないでください。通気溝を乾いた柔らかいブラシを使 用して慎重に掃除してください。 • バッテリーを不必要に粉じんや汚れに曝さないようにしてください。バッテリーは、決して高い湿度に 曝さないでください（例：水中に沈める、あるいは雨中に放置する） 。 水分が浸入したバッテリーは、損傷したものとして取り扱ってください。そのようなバッテリーは不燃 性の容器に隔離し、Hilti サービスセンターにご連絡ください。 • バッテリーには、本製品に使用しているのではないオイルやグリスが付着しないようにしてください。 バッテリーに不必要な粉じんあるいは汚れが堆積しないようにしてください。バッテリーは、乾いた柔 らかいブラシまたは乾いた布で清掃してください。シリコンを含んだ磨き粉はプラスチック部品をいた める可能性があるので使用しないでください。 バッテリーの電気接点に手を触れないでください、また、工場出荷時に塗布されているグリスを電気接 点からぬぐい取らないでください。 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいた める可能性があるので使用しないでください。 保守 • 目視確認可能なすべての部品については損傷の有無を、操作エレメントについては問題なく機能するこ とを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。速やかにHilti サービス センターに本製品の修理を依頼してください。...
  • Seite 198 安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けにHilti が承 認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせ いただくか、あるいはwww.hilti.group バッテリー式工具およびバッテリーの搬送および保管 搬送 注意 搬送時の予期しない始動 ！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で搬送してください！ ▶ バッテリーを取り外してください。 ▶ バッテリーは決して梱包しない状態で搬送しないでください。搬送中のバッテリーは、他のバッテリー 電極と接触して短絡の原因となることを防ぐために、過大な衝撃や振動から保護し、あらゆる導電性の 物体あるいは他のバッテリーから隔離する必要があります。バッテリーの搬送に関する各国 （地域） の規 則を遵守してください。 ▶ バッテリーは郵送しないでください。損傷していないバッテリーを送付する場合は、運送業者を手配し てください。 ▶ 使用の前にその都度、また長距離の搬送の前後には、製品とバッテリーに損傷がないか点検してくださ い。 保管上の注意事項 警告 故障したあるいは液漏れしたバッテリーによる予期しない損傷 ！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で保管してください！ ▶ 製品とバッテリーは涼しくて乾燥した場所に保管してください。製品仕様に記載されている温度の限界 値に注意してください。 ▶ バッテリーは充電器内で保管しないでください。充電の後は、必ずバッテリーを充電器から取り出して ください。...

  • Seite 199: 오리지널 사용 설명서

    し、改めてスイッチを操作して ください。 廃棄 警告 誤った廃棄による負傷の危険！ 漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されな ければなりません。多くの国でHilti は、古い工具をリサイクルのために回収しています。詳細については弊 社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！ メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 その他の情報 ご 使 用 方 法 、技 術 、環 境 保 護 お よ び リ サ イ ク ル に 関 す る そ の 他 の 情 報 に つ い て は 、...
  • Seite 200 본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용정보 재사용이 가능한 자재 취급방법 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기 1.2.3 그림에 사용된 기호 그림에 다음과 같은 기호가 사용됩니다.
  • Seite 201 본 제조사는 단독 책임 하에 여기에 기술된 제품이 통용되는 법 규정 및 규범과 일치함을 밝힙니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
  • Seite 202 ▶ 전동 공구의 스위치를 켜기 전, 조정공구 또는 렌치를 제거하십시오. 기기 회전부에 남아있는 공구나 렌치 로 인해 부상을 입을 수 있습니다. ▶ 작업 시 비정상적인 자세는 피하십시오. 안전한 작업자세가 되도록 하고, 항상 균형을 유지하십시오. 이렇 게 하여 예기치 않은 상황에서도 전동 공구를 잘 제어할 수 있습니다. ▶...
  • Seite 203 하거나 "안전 및 Hilti 리튬 이온 배터리 작업 관련 지침" 문서 내용을 확인하십시오. 리튬 이온 배터리의 운반, 보관 및 사용 시 적용되는 특수 가이드라인에 유의하십시오. → 페이지 204 안전 및 Hilti 리튬 이온 배터리 작업 관련 지침은 본 사용 설명서의 끝부분에 제시된 QR 코드를 통해 확인할 수 있습니다.
  • Seite 204 있도록 본 제품에 본 사용 설명서의 끝부분 표에 명시된 배터리를 사용할 것을 권장합니다. • 해당 배터리에는 본 사용 설명서 끝부분 표에 명시된 모델시리즈의 Hilti 충전기만 사용하십시오. 리튬이온 배터리 표시 Hilti Nuron 리튬 이온 배터리는 충전 상태, 오류 메시지 및 배터리 상태를 표시할 수 있습니다. 3.3.1 충전 상태 및 오류 메시지 표시 경고...
  • Seite 205 드라이월 라우터, 깊이 게이지, 콜렛 3개(3.2 mm (1/8"), 4 mm (5/32"), 6.4 mm (1/4")), 클램핑 너트, 먼지 흡입 기 연결 컨넥터, 육각 소켓 렌치, 사용 설명서. 해당 제품에 허용되는 기타 시스템 제품은 Hilti Store 또는 다음 사이트에서 확인할 수 있습니다. www.hilti.group 공구...
  • Seite 206 • 가이드 포인트가 있는 기본형 라우터 비트 (4 mm (5/32")) • 가이드 포인트가 있는 도어 및 윈도우 라우터 비트 (6.4 mm (1/4")) 금속 • 금속 라우터 비트 (4 mm (5/32")) 기술자료 드라이월 라우터 무부하 회전속도 30,000/min EPTA-Procedure 01에 따른 무게(배터리 미포함) 1.4kg 작동...
  • Seite 207 작업 준비 경고 부상 위험 돌발적인 작동! ▶ 배터리를 끼우기 전에 해당 제품의 전원이 꺼져 있는지 확인하십시오. ▶ 기기 설정 또는 액세서리를 교체하기 전에 배터리를 제거하십시오. 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오. 배터리 충전 1.
  • Seite 208 ▶ 사용하기 전에 항상 공구 고정끈의 고정점에 손상된 곳이 없는지 확인하십시오. 공중 작업에 대한 국가별 규정에 유의하십시오. 해당 제품의 추락 방지장치로는 Hilti 낙하 방지 벨트와 Hilti 공구 고정끈 #2261970을 결합해서만 사용하십시오. ▶ 낙하 방지 벨트를 액세서리의 조립 구멍에 고정시키십시오. 확실하게 고정되었는지 점검하십시오.
  • Seite 209 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작요소가 아무 문제 없이 작동하는지 점검하 십시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉시 Hilti 서비스 센터에 제품 수리 를 의뢰하십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검하십시오.
  • Seite 210 문제 발생 시 도움말 장애 발생 시 항상 배터리의 충전 상태 및 고장 표시 내용에 유의하십시오. 리튬이온 배터리 표시 단원을 참조 하십시오. 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 장애...

  • Seite 211: 原始操作說明

    Hilti 제품은 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오. ▶ 전동 공구, 전자식 기기 및 배터리를 일반 가정 쓰레기로 폐기하지 마십시오! 제조회사...
  • Seite 212 Hilti 鋰電池 Hilti 充電器 1.2.3 圖解中的符號 圖解中採用了以下符號： 號碼對應操作說明的開始處的圖解。 編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。 概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。 這些特色是為了讓您在操作本產品時可以注意某些重點。 產品專屬符號 1.3.1 產品上的符號 產品上會採用下列符號： 穿戴護目鏡 無負載下額定轉速 每分轉數 每分轉數 直流電（DC） 本產品支援近距離無線通訊（NFC）技術，其相容於iOS及Android平台。 鋰電池 請勿將電池使用作為敲擊工具。 避免電池掉落。不得使用遭受衝擊或其他原因遭成損壞的電池。 產品資訊 產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上 述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它 的輔助工具設備有可能會發生危險。 類型名稱和序號都標示於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品 詳細資訊。 產品資訊 切斷機具 SCO 6-22 產品代別 序號 繁體中文 2264441 *2264441*...
  • Seite 213 符合聲明 基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。本文件結尾處有符合聲明之副本。 技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全性 一般電動機具安全警告 警示 請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊 事故、火災和 / 或嚴重的傷害。 妥善保存所有警示及說明，以供將來參考。 注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。 工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能 會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的情形。 電力安全 ▶ 機具插頭與插座須能互相搭配。勿以任何方式改裝插頭。勿將任何變壓器插頭和與地面接觸（接地）的電 動機具搭配使用。未經改裝的插頭以及能互相搭配的插座可減少發生電擊的危險。 ▶ 避免讓身體碰觸到如管線、散熱器、爐灶與冰箱等與土地或地表接觸之物品。如果您的身體接觸到地表或 地面，將增加電擊的危險。...
  • Seite 214 ▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。 ▶ 請勿使用回收或維修過的電池。 ▶ 請勿將電池或電池供電之機具作為鎚子使用。 ▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中， 否則可能導致爆炸。 ▶ 請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱， 否則可能導致電池損壞、財物損失和人員受 傷。 ▶ 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。 ▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。 ▶ 請勿在易爆炸環境中使用或存放電池。 ▶ 若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料 的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請洽詢Hilti維修 中心或詳讀「Hilti鋰電池安全注意事項和使用」文件。 請遵守適用於運輸、存放和使用鋰離子電池的專用指令。 → 頁次 214 請透過本操作說明書末尾的條碼取得並詳讀Hilti鋰電池安全注意事項和使用。 其他安全說明 ▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確認電池和安裝的附件已確實固定。 ▶ 請勿將皮帶掛鉤固定在產品上。 ▶ 僅在本產品和配件能正常運轉時使用。 ▶ 勿嘗試以任何方式改裝產品或配件。 ▶ 開始工作前，請先檢查工作區域是否有隱藏的電纜線、瓦斯管或水管。電線、天然氣管線或水管若損壞， 本產品外側上的金屬零件可能導致觸電或爆炸。...
  • Seite 215 ▶ 請等候機具完全停止再將其放下。 說明 產品總覽 真空吸塵器軟管連接頭（配件） LED燈 深度計 緊固螺絲 On/Off開關 & 開啟聯鎖裝置解除鈕 工具組 夾頭 夾頭螺帽 § 絕緣握把表面 主軸鎖定開關 絕緣握把表面 ∙ 通風口 電池 £ 電池拆卸鈕 電池狀態指示燈 ¡ 配備安裝開孔 用途 本文所述產品為手持充電式切斷機具。本機具適用於鎖牆板、石膏纖維板、複合材料，以及木材或類木材材 料中的切割作業。 本產品配備可拆式軟管連接頭，可加裝在選購的真空吸塵器該，連接件設計用於一般吸塵軟管。您可能需使 用合適的轉接器，以便將真空吸塵器軟管連接到產品。 • 本產品限使用B 22Hilti Nuron系列鋰電池。為達最理想的效能，Hilti建議本產品使用本操作說明書末尾表 格中所列的電池。 • 僅可使用本操作說明末尾表格中所列的Hilti系列的電池充電器為電池充電。 2264441 繁體中文 *2264441*...
  • Seite 216 鋰電池的顯示幕 Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。 3.3.1 電力和錯誤訊息的顯示 警告 有受傷的危險！ 因電池掉落 ▶ 電池已插入時，請在按下拆卸鈕後確保電池重新正確地卡入所使用的產品中。 如欲獲得下列其中一個顯示畫面，請短按電池拆卸鈕。 只要已連接的產品已啟動，也會持續顯示充電狀態和可能的功能故障。 狀態 意義 四個（4）LED持續亮綠燈 充電狀態：100 %至71 % 三個（3）LED持續亮綠燈。 充電狀態：70 %至51 % 兩個（2）LED持續亮綠燈。 充電狀態：50 %至26 % 一個（1）LED持續亮綠燈。 充電狀態：25 %至10 % 一個（1）LED緩慢閃綠燈。 充電狀態：< 10 % 一個（1）LED快速閃綠燈。 鋰電池已完全沒電。裝入電池。 電池充電後若LED仍快速閃爍，請洽詢Hilti維修中 心。 一個（1）LED快速閃黃燈。 鋰電池或與之連接的產品過載、溫度太高、溫度太低...
  • Seite 217 配件工具 以下配件工具可與切斷機具一起使用： 輕隔間 • 導向點鑽頭（3.2 mm（1/8"）） • 標準鑽頭（3.2 mm（1/8"）） • 通用導向點鑽頭（4 mm（5/32"）） • 窗戶 / 門側導向點鑽頭（6.4 mm（1/4"）） 金屬 • 金屬鑽頭（4 mm（5/32"）） 技術資料 切斷機具 無負載下額定轉速 30,000 rpm 重量符合依據EPTA程序01，不含電池 1.4 kg 操作溫度 −17 ℃ … 60 ℃ 貯放溫度 −20 ℃ … 70 ℃ 夾頭螺帽...
  • Seite 218 工作場所的準備工作 警告 有受傷的風險！ 因意外啟動 ▶ 置入電池前，請確認產品已關閉。 ▶ 在調整機具或變更配件前請先將電池拆下。 請遵守本文件中與產品上的安全說明和警告。 為電池充電 1. 電池充電前，請閱讀充電器的操作手冊。 2. 確認電池的接點和充電器的接點清潔且乾燥。 3. 請使用經認可的充電器對電池充電。 → 頁次 209 置入電池 警告 有受傷的危險 因短路或電池掉落！ ▶ 置入電池前，請確認電池的接點及產品的接點上無任何異物。 ▶ 確認電池已確實咬合。 1. 初次使用前，請將電池完全充電。 2. 將電池推入產品中，直到聽到卡入聲。 3. 請檢查電池是否安裝牢固。 卸下電池 1. 按下電池拆卸鈕。 2. 將電池從產品卸下。 更換夾頭 1. 按下主軸鎖定開關，並按住不動。 2.
  • Seite 219 卸下工具組 注意 有受傷的危險！ 配件可能會非常燙和 / 或有尖銳的邊緣。 ▶ 請在更換配件工具時戴上防護手套。 ▶ 不得將配件工具放置在可燃表面上。 1. 按下主軸鎖定開關，並按住不動。 2. 使用六角扳手鬆開螺帽。 ▶ 夾頭鬆弛。 3. 卸下工具組。 防墜安全裝置 警告 受傷危險 因工具和/或配件掉落所致！ ▶ 請您務必使用本公司建議與本產品搭配使用的Hilti工具繫繩吊環。 ▶ 每次使用前，應要檢查工具繫繩吊環的固定點有無損壞跡象。 請您遵守各國的高處作業規範。 請僅使用Hilti防掉落擊發裝置和Hilti工具繫繩吊環#2261970的組合，作為本產品的防墜保護。 ▶ 將防掉落擊發裝置固定在配件的安裝開口內。檢查其是否確實牢固。 ▶ 將工具繫繩吊環的一個彈簧鈎扣固定在防掉落擊發裝置上，再將另一個彈簧鈎扣固定在具支承功能的結構 上。檢查兩個彈簧鈎扣是否確實牢固。 請遵守Hilti防掉落擊發裝置和Hilti工具繫繩吊環的操作說明書。 操作 請遵守本文件中與產品上的安全說明和警告。 開啟開關 具安全鎖的On/Off開關（開啟聯鎖裝置）可讓您完全控制開關功能並避免不慎啟動。 1. 將安全鎖向前推。...
  • Seite 220 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。 • 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。 電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。 • 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用 含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請立即將產品交付Hilti維修中心進行維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。 為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或在以下網站選 購Hilti認可的備用零件、耗材和配件： www.hilti.group 充電式機具和電池的運輸與存放 搬運 注意 搬運時意外啟動 ! ▶ 搬運產品時務必卸下電池！ ▶ 取出電池。 ▶ 切勿散裝運輸電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電 池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。 ▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。 ▶ 每次使用前以及長途運輸前後請檢查本產品和電池是否受損。 繁體中文 2264441 *2264441*...
  • Seite 221 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供 老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！ 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 4/F, No. 2 Jen Ai Road, Sec. 2, Taipei, 10060 Taiwan Tel. +886 2 2357 9090 其他資訊 有關於操作、技術、環境和回收的更多資訊，請參訪以下連結：qr.hilti.com/manual/?id=2264441 您也可在文件最後找到本連結的QR碼。 2264441 繁體中文 *2264441*...

  • Seite 222: 原版操作说明

    ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告 ！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心 ！ ▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。 1.2.2 操作说明中的符号 本操作说明中使用下列符号： 遵守操作说明 使用说明和其他有用信息 处理可回收材料 不得将电气设备和电池作为生活垃圾处置 Hilti 锂离子电池 Hilti 充电器 1.2.3 图示中的符号 图示中使用了下列符号： 这些编号指本操作说明开始处的相应图示。 图示中的编号反映操作顺序，可能与文本中描述的步骤不同。 位置编号被用于 概览 图中并表示 产品概览 段落中的图例编号。 这些字符旨在提醒您特别注意操作本产品时的某些要点。 取决于产品的符号 1.3.1 产品上的符号 产品使用的符号如下： 中文 2264441...
  • Seite 223 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。 产品信息 切割工具 SCO 6-22 分代号 序列号 符合性声明 制造商全权负责声明，此处所述及的产品符合现行法规和标准。一致性声明副本位于本文档结尾处。 技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全 一般电动工具安全警告 警告 请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导 致电击、火灾和/或严重人身伤害。 请保存所有安全警告和操作说明，以供将来参考。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。...
  • Seite 224 ▶ 当在户外操作电动工具时，应使用经认可适合户外操作的加长电缆。使用适合户外使用的电缆可减少电击 危险。 ▶ 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器 (RCD)。使用 RCD 可减小电 击危险。 人身安全 ▶ 保持警觉，注意您正在进行的工作，并在操作电动工具的过程中，应利用自己的判断能力。当您疲劳或受 到药物、酒精或医疗影响时，请不要使用电动工具。当操作电动工具时，瞬间的分心都可能导致严重的人 身伤害。 ▶ 使用个人防护装备。一定要戴上护目装置。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全 帽、听力防护等装置能减少人身伤害。 ▶ 防止电动工具意外启动。在连接至电源和/或电池组、拿起或搬运电动工具之前，应确保开关处于“关闭”位 置。将手指放在开关上搬运电动工具或在开关处于“打开”位置时接通电源，都可能会导致事故发生。 ▶ 在打开电动工具之前，必须拿掉任何调整键或扳手。让扳手或调整键留在电动工具的旋转部件上可能会导 致人身伤害。 ▶ 不要操之过急。应时刻保持正确的站姿和平衡。这在意外情况下能够更好地控制电动工具。 ▶ 应确保正确着装。不要穿着松垮的衣服或佩戴首饰。让头发和衣服远离运动部件。松垮的衣服、首饰或长 发会卡在运动部件中。 ▶ 如果提供有用于连接除尘和集尘设施的装置，应确保将它们连接好并正确使用。使用除尘装置可以减少与 灰尘相关的危险。 ▶ 经常使用工具能令您获得较高的熟练度，但不能因此掉以轻心和忽视工具安全准则。一次不慎操作就会在 瞬间导致重伤。 电动工具的使用和维护 ▶ 不要强制使用电动工具。针对您的应用场合使用正确的电动工具。正确的电动工具在其额定设计值范围内 将能够更好和更安全地工作。 ▶ 如果通过开关不能使其打开和关闭，则请不要使用电动工具。任何不能通过开关进行控制的电动工具都是 危险的，必须对其进行修理。...
  • Seite 225 ▶ 对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。 ▶ 切勿使用回收的或修理过的电池。 ▶ 切勿将电池或电池供电的电动工具用作锤子。 ▶ 切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。 ▶ 切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。 ▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。 ▶ 仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。 ▶ 不得在易爆环境中存放或使用电池。 ▶ 如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距 离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请联系 Hilti 维修中心或阅读 文档“有关 Hilti 锂离子电池安全性和使用的提示”。 请遵守适用于锂离子电池运输、存储和使用的特殊准则。 → 页码 225 请通过扫描该操作说明末尾的二维码来阅读有关 Hilti 锂离子电池安全性和使用的提示。 附加安全说明 ▶ 工具和/或附件坠落会带来伤害风险。开始工作前请检查电池和安装的附件是否已牢牢固定。 ▶ 不要将带钩固定在产品上。 ▶ 只有产品和附件处于良好的技术状态时才能使用。 ▶ 切勿以任何方式擅自改动或改装本产品或附件。...
  • Seite 226 ∙ 通风口 电池 £ 电池解锁按钮 电池状态指示器 ¡ 附件安装孔 合规使用 所述的产品为手持充电式切割工具。它设计用于切割干式墙板、石膏纤维板、复合材料和木材或仿木材料。 本产品可装备适用于选装吸尘器的可拆卸式吸尘器接头 (该接头专为常用的吸尘器软管而设计)。为将真空吸尘 器软管连接至产品，必须使用合适的适配器。 • 本产品只能与 Hilti Nuron B 22 系列锂离子电池搭配使用。为确保最佳功率，Hilti 建议为本产品使用该操 作说明末尾表格中给出的电池。 • 此类电池仅限使用该操作说明末尾表格所规定型号系列的 Hilti 充电器充电。 锂离子电池指示灯 Hilti Nuron 锂离子电池可以显示电池的充电状态、出错信息和状态。 3.3.1 充电状态和出错信息的显示 -警告- 人身伤害的危险！ 电池掉落的危险！ ▶ 在插入电池的情况下按压解锁按钮后，确保将电池重新正确锁定在所用的产品中。 请短暂按压电池的解锁按钮，以获得下列指示灯指示之一。 只要连接的产品已接通，便会持续显示充电状态和可能的故障。 状态...
  • Seite 227 如果无法再使用所连接的产品，则电池的使用寿命即 将结束，应予以更换。请联系 Hilti 维修中心。 安全装置 本产品配备了电机保护系统。其用于监视电流消耗和电机温度，并可防止产品过热。 如果因施加过高的工作压力而使电机过载，则产品的性能明显降低或可能完全停止。 如果电动工具因过载而停止或明显减速，则释放对产品施加的压力，然后使其空载运行约 30 秒。 供货范围 切割工具、深度计、三个夹头 (3.2 mm (1/8")、4 mm (5/32")、6.4 mm (1/4"))、夹紧螺母、吸尘器接头、六角 扳手、操作说明。 经批准可以与本产品搭配使用的其他系统产品，可以在您当地的 www.hilti.group 购买或访问 Hilti Store 在 线订购 配套工具 以下配套工具可配合切割工具使用： 轻隔墙 • 导向钻头 (3.2 mm (1/8")) • 标准钻头 (3.2 mm (1/8")) •...
  • Seite 228 夹头直径 3.2 mm (1/8")、4 mm (5/32")、6.4 mm (1/4") 切割钻头刀柄直径 3.2 mm (1/8")、4 mm (5/32")、6.4 mm (1/4") 电池 电池工作电压 21.6 V 电池重量 参见操作说明结尾 适合工作的环境温度 −17 ℃ … 60 ℃ 存放温度 −20 ℃ … 40 ℃ 电池充电起始温度 −10 ℃ … 45 ℃ 噪音信息和振动值按照...
  • Seite 229 3. 检查并确认电池已可靠就位。 拆下电池 1. 按下电池释放按钮。 2. 从产品中取出电池。 更换夹头 1. 按下主轴锁止按钮并保持住。 2. 使用六角扳手松开并拆下夹紧螺母。 3. 拆下安装的夹头。 4. 装入所需的夹头。 5. 拧上并拧紧夹紧螺母，然后释放主轴锁止按钮。 安装真空吸尘器软管接头 1. 取出工具头。 → 页码 223 2. 将软管接头安装到产品上，并将接头设置到所需位置。 3. 将固定凸耳接合。 安装深度计 -警告- 人身伤害的危险！ 损坏的深度计可能存在意外接触到配套工具的危险。 ▶ 如果深度计有故障，则不得使用电动工具。 1. 将深度计在产品上固定到位，并拧紧固定螺钉。 2. 松开固定螺钉以调节深度计。 3. 将深度计滑至预期位置，然后重新拧紧固定螺钉。 4.
  • Seite 230 防坠落装置 -警告- 人身伤害的危险 会带来人身伤害的危险！ ▶ 请只是用为您的产品推荐的 Hilti 工具绳索。 ▶ 在使用前请检查工具绳索的固定点有无损坏。 注意高空作业的国家法规。 请仅使用 Hilti 保险带和 Hilti 工具挂绳 #2261970 作为本产品的防坠落保护装置。 ▶ 将保险带固定到附件的安装孔中。检查是否已牢牢固定。 ▶ 将工具挂绳的一个弹簧钩固定到保险带上，另一个弹簧钩固定到支撑结构上。检查两个弹簧钩是否已牢牢 固定。 请遵守 Hilti 保险带以及 Hilti 工具挂绳的操作说明。 操作 请遵守本文档以及产品上的安全说明和警告。 打开 带安全锁 (接通联锁装置) 的“打开/关闭”开关使您能够完全控制开关功能并避免意外启动。 1. 向前推动安全锁。 ▶ “打开/关闭”开关解锁。 2. 尽可能按下“打开/关闭”开关。...
  • Seite 231 电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。 不要触摸电池触点，不要清除出厂时涂抹在触点上的油脂。 • 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。 维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将本产品交由 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。 为确保安全和可靠的操作，仅限使用 Hilti 原装备件和消耗品。经 Hilti 许可与产品搭配使用的备件、 消耗品和配件可到您当地的 Hilti Store 购买或访问： www.hilti.group 电池型工具和电池的运输及存储 运输 -小心- 运输途中的意外启动 ！ ▶ 运输产品前务必将电池取出！ ▶ 取下电池。 ▶ 切勿松散、未加保护地运输电池。在运输过程中，应保护电池免受过度冲击或振动影响，并将其与任何导 电材料或其它电池分开 (因为它们可能会接触到电池端子并导致短路)。请遵守当地的电池运输规定。 ▶ 请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。 ▶ 每次使用前以及长时间运输前后都要检查产品和电池是否损坏。...
  • Seite 232 电。 产品暂时过载。 ▶ 释放打开/关闭开关，然后再次 将其按下。 废弃处置 -警告- 废弃处理不当会有人身伤害的危险！ 漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。 制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都 提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！ 制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。 更多信息 关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual/?id=2264441 文档末尾也提供二维码链接。 中文...
