RP-307H
RP-307H
'
I
|
|
|
| 1s
t
i:
|
L

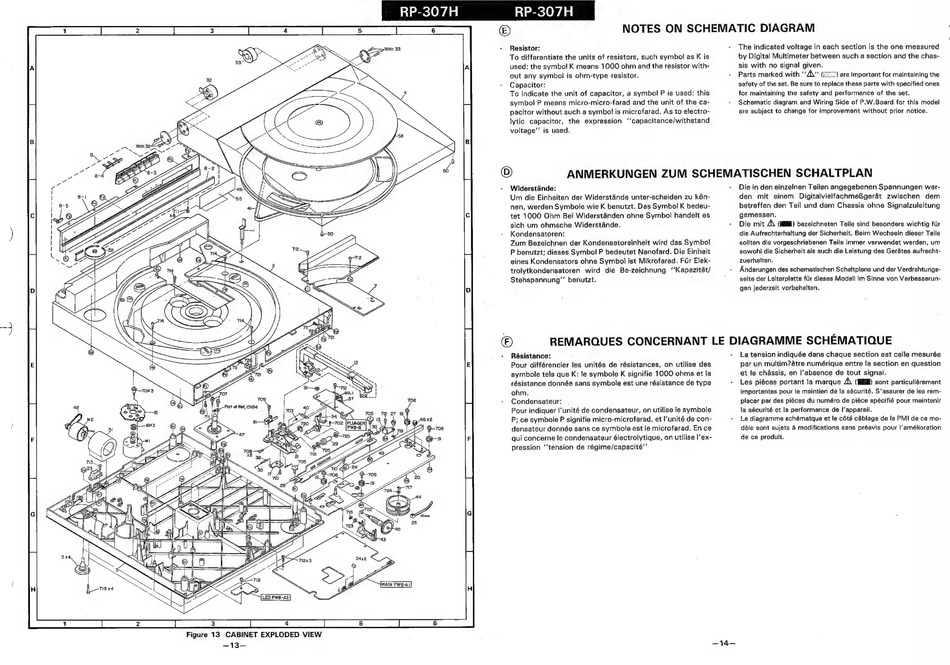

Figure 13
CABINET EXPLODED VIEW
—13—
©
©
Resistor:
To differentiate the units of resistors, such symbol as K is
used: the symbol K means 1000 ohm and the resistor with-
out any symbol is ohm-type resistor.
Capacitor:
To indicate the unit of capacitor,
a symbol P is used: this
symbol P means micro-micro-farad and the unit of the ca-
pacitor without such a symbol! is microfarad. As to electro-
lytic capacitor,
the expression
''capacitance/withstand
voltage' is used.
Widerstande:
Um die Einheiten der Widerstaénde unter-scheiden zu k6n-
nen, werden Symbole wie K benutzt. Das Symbol K bedeu-
tet 1000 Ohm Bei Widerstanden ohne Symbol handelt es
sich um ohmsche Widerstande.
Kondensatoren:
Zum Bezeichnen der Kondensatoreinheit wird das Symbol
P benutzt; dieses Symbol P bedeutet Nanofard. Die Einheit
eines Kondensators ohne Symbol ist Mikrofarad. Fir Elek-
trolytkondensatoren
wird
die Be-zeichnung
''Kapazitat/
Stehspannung"' benutzt.
.
.
Résistance:
Pour différencier les unités de résistances, on utilise des
symbole tels que K: le symbole K signifie 1000 ohms et la
résistance donnée sans symbole est une résistance de type
ohm.
Condensateur:
Pour indiquer |'unité de condensateur, on utilise le symbole
P; ce symbole P signifie micro-microfarad, et l'unité de con-
densateur donnée sans ce symbole est le microfarad. En ce
qui concerne le condensateur électrolytique, on utilise l'ex-
pression ''tension de régime/capacité"'
ANMERKUNGEN
ZUM SCHEM
Aa
NOTES ON SCHEMATIC DIAGRAM
The indicated voltage in each section is the one measured
by Digital Multimeter between such a section and the chas-
sis with no signal given.
safety of the set. Be sure to replace these parts with specified ones
for maintaining the safety and performance of the set.
Schematic diagram and Wiring Side of P.W.Board for this model
are subject to change for improvement without prior notice.
ATISCHEN SCHALTPLAN
Die in den einzelnen Teilen angegebenen Spannungen wer-
den
mit
einem
Digitalvielfachme&gerat
zwischen
dem
betreffen den Teil und dem Chassis ohne Signalzuleitung
gemessen.
Die mit A\ (BEE) bezeichneten Teile sind besonders wichtig fiir
die Aufrechterhaltung der Sicherheit. Beim Wechseln dieser Teile
sollten die vorgeschriebenen Teile immer verwendet werden, um
sowohl die Sicherheit als auch die Leistung des Gerates aufrecht-
zuerhalten.
Anderungen des schematischen Schaltplans und der Verdrahtungs-
seite der Leiterplatte fdr dieses Modell im Sinne von Verbesserun-
gen jederzeit vorbehalten.
REMARQUES CONCERNANT LE DIAGRAMME SCHEMATIQUE
La tension indiquée dans chaque section est celle mesurée
par un multim?étre numérique entre la section en question
et le chassis, en l'absence de tout signal.
Les piéces portant la marque AX (@BHH) sont particuligrement
importantes pour le maintien de la sécurité. S'assurer de les rem-
placer par des piéces du numéro de piéce spécifié pour maintenir
la sécurité et la performance de I'appareil.
Le diagramme schématque et le cété cdblage de la PMI de ce mo-
déle sont sujets 4 modifications sans préavis pour l''amélioration
de ce produit.
