Montage auf Standard-DIN-Schiene 35 mm
Beliebige Raumposition
* Bemerkung: Die PTC-Sensoren können seriell in der Anzahl von 1, 3 oder 6 Stück angeschlossen werden.
Maximaler Strom bei
Cos
1.0
Das Gerät TR-100 entspricht den Anforderungen von:
IEC 60947-1:2004, ІDТ; ІEC 60947-6-2:1992, ІD; CISPR 11:2004, IDT; IEC 61000-4-2:2001, IDT
Es sindkeine Schadstoffe in der die höchstzulässige Konzentration überschreitenden Menge vorhanden.

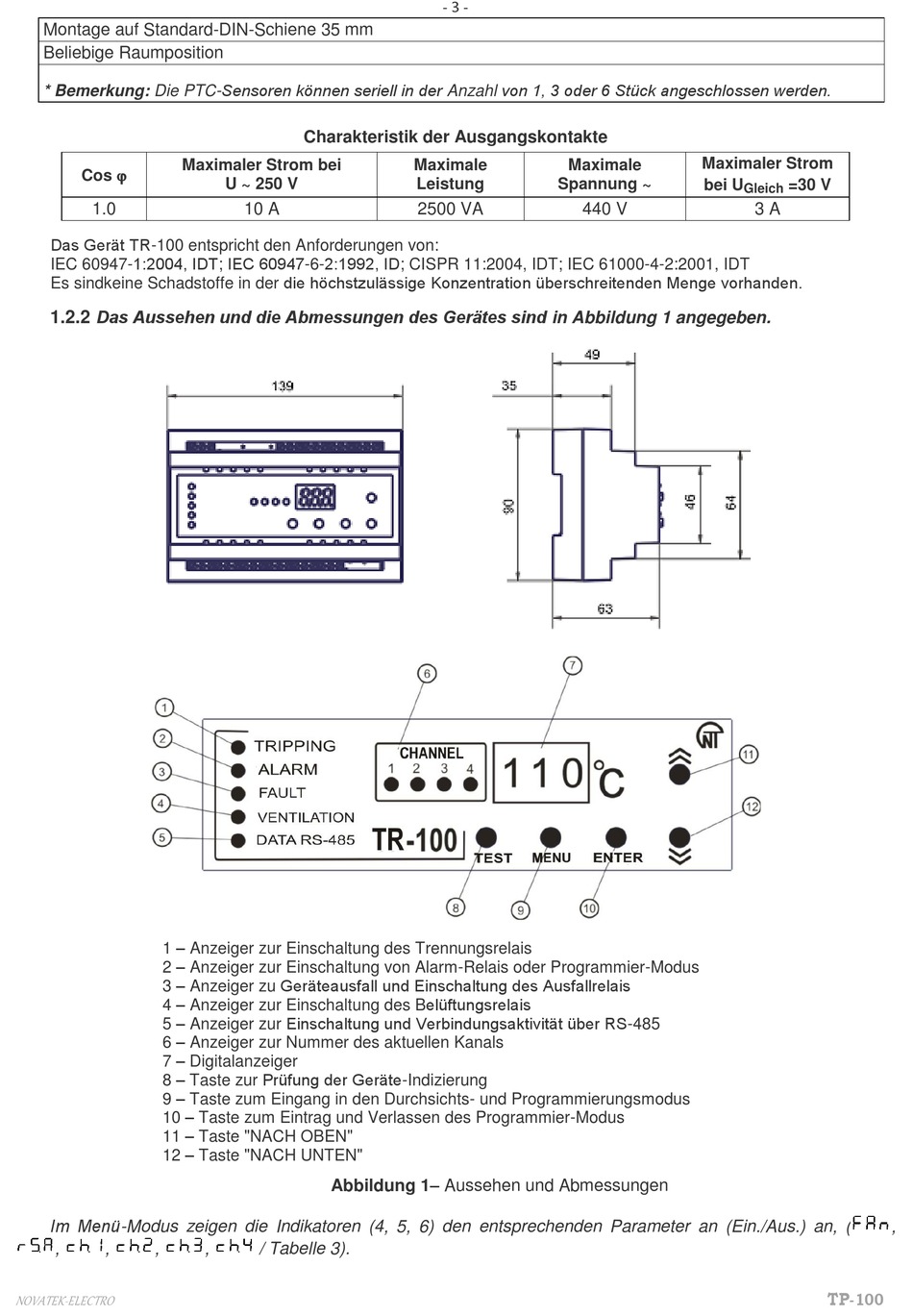

1.2.2 Das Aussehen und die Abmessungen des Gerätes sind in Abbildung 1 angegeben.
1 – Anzeiger zur Einschaltung des Trennungsrelais
2 – Anzeiger zur Einschaltung von Alarm-Relais oder Programmier-Modus
3 – Anzeiger zu Geräteausfall und Einschaltung des Ausfallrelais
4 – Anzeiger zur Einschaltung des Belüftungsrelais
5 – Anzeiger zur Einschaltung und Verbindungsaktivität über RS-485
6 – Anzeiger zur Nummer des aktuellen Kanals
7 – Digitalanzeiger
8 – Taste zur Prüfung der Geräte-Indizierung
9 – Taste zum Eingang in den Durchsichts- und Programmierungsmodus
10 – Taste zum Eintrag und Verlassen des Programmier-Modus
11 – Taste "NACH OBEN"
12 – Taste "NACH UNTEN"
Im Menü-Modus zeigen die Indikatoren (4, 5, 6) den entsprechenden Parameter an (Ein./Aus.) an, (
,
,
,
NOVATEK-ELECTRO
Charakteristik der Ausgangskontakte
U ~ 250 V
10 A
Abbildung 1– Aussehen und Abmessungen
,
/ Tabelle 3).
