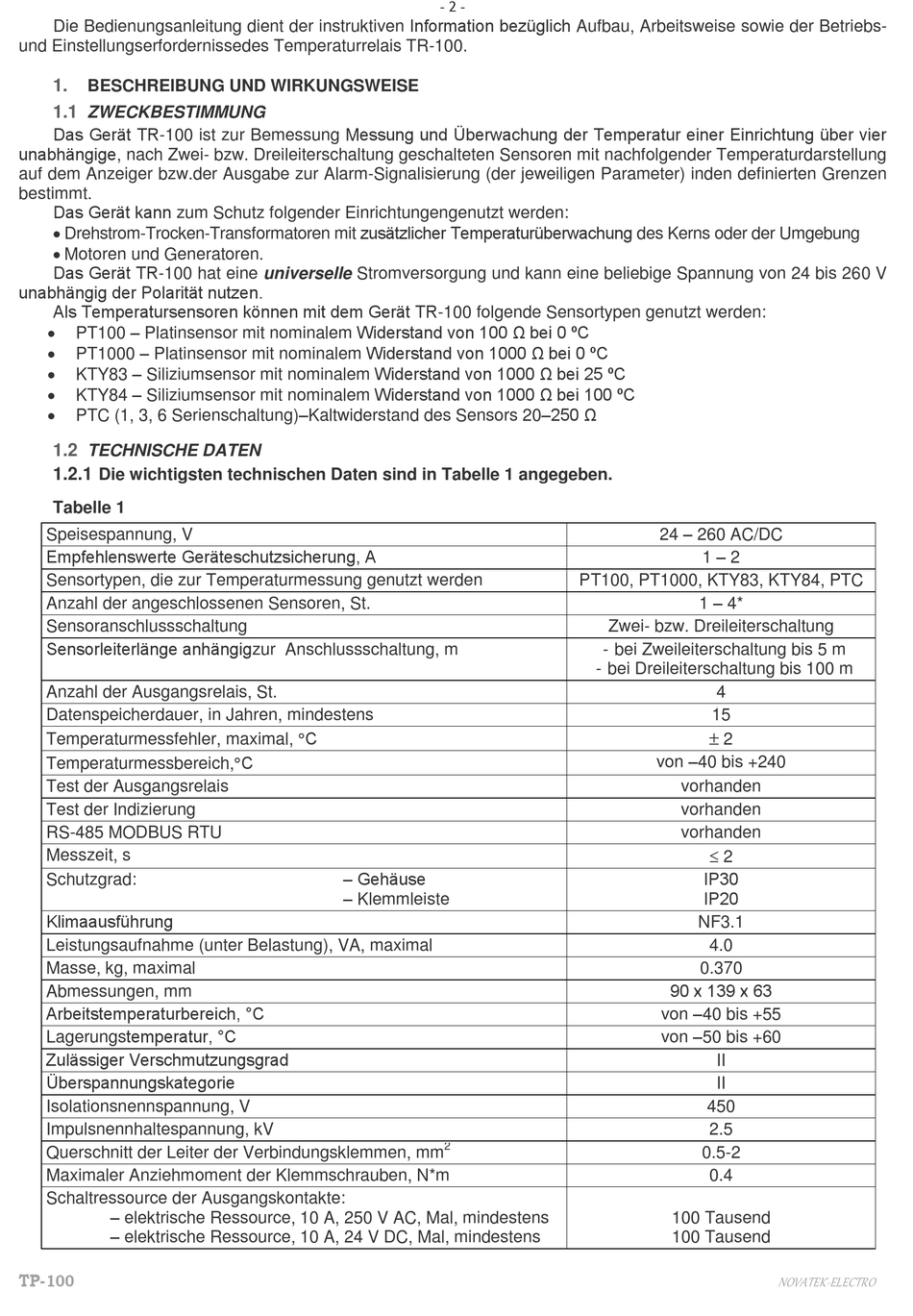

Die Bedienungsanleitung dient der instruktiven Information bezüglich Aufbau, Arbeitsweise sowie der Betriebs-
und Einstellungserfordernissedes Temperaturrelais TR-100.
1.

BESCHREIBUNG UND WIRKUNGSWEISE

1.1 ZWECKBESTIMMUNG
Das Gerät TR-100 ist zur Bemessung Messung und Überwachung der Temperatur einer Einrichtung über vier
unabhängige, nach Zwei- bzw. Dreileiterschaltung geschalteten Sensoren mit nachfolgender Temperaturdarstellung
auf dem Anzeiger bzw.der Ausgabe zur Alarm-Signalisierung (der jeweiligen Parameter) inden definierten Grenzen
bestimmt.
Das Gerät kann zum Schutz folgender Einrichtungengenutzt werden:
 Drehstrom-Trocken-Transformatoren mit zusätzlicher Temperaturüberwachung des Kerns oder der Umgebung
 Motoren und Generatoren.
Das Gerät TR-100 hat eine universelle Stromversorgung und kann eine beliebige Spannung von 24 bis 260 V
unabhängig der Polarität nutzen.
Als Temperatursensoren können mit dem Gerät TR-100 folgende Sensortypen genutzt werden:

PT100 – Platinsensor mit nominalem Widerstand von 100 Ω bei 0 ºС

PT1000 – Platinsensor mit nominalem Widerstand von 1000 Ω bei 0 ºС

KTY83 – Siliziumsensor mit nominalem Widerstand von 1000 Ω bei 25 ºС

KTY84 – Siliziumsensor mit nominalem Widerstand von 1000 Ω bei 100 ºС

PTC (1, 3, 6 Serienschaltung)–Kaltwiderstand des Sensors 20–250 Ω
1.2

TECHNISCHE DATEN

1.2.1 Die wichtigsten technischen Daten sind in Tabelle 1 angegeben.
Tabelle 1
Speisespannung, V
Empfehlenswerte Geräteschutzsicherung, A
Sensortypen, die zur Temperaturmessung genutzt werden
Anzahl der angeschlossenen Sensoren, St.
Sensoranschlussschaltung
Sensorleiterlänge anhängigzur Anschlussschaltung, m
Anzahl der Ausgangsrelais, St.
Datenspeicherdauer, in Jahren, mindestens
Temperaturmessfehler, maximal, С
Temperaturmessbereich,С
Test der Ausgangsrelais
Test der Indizierung
RS-485 MODBUS RTU
Messzeit, s
Schutzgrad:
Klimaausführung
Leistungsaufnahme (unter Belastung), VA, maximal
Masse, kg, maximal
Abmessungen, mm
Arbeitstemperaturbereich, °C
Lagerungstemperatur, °C
Zulässiger Verschmutzungsgrad
Überspannungskategorie
Isolationsnennspannung, V
Impulsnennhaltespannung, kV
Querschnitt der Leiter der Verbindungsklemmen, mm
Maximaler Anziehmoment der Klemmschrauben, N*m
Schaltressource der Ausgangskontakte:
– elektrische Ressource, 10 A, 250 V AC, Mal, mindestens
– elektrische Ressource, 10 A, 24 V DC, Mal, mindestens
ТР-
100
- 2 -
– Gehäuse
– Klemmleiste
2
24 – 260 AC/DC
1 – 2
РТ100, PT1000, KTY83, KTY84, PTC
1 – 4*
Zwei- bzw. Dreileiterschaltung
- bei Zweileiterschaltung bis 5 m
- bei Dreileiterschaltung bis 100 m
4
15
 2
von –40 bis +240
vorhanden
vorhanden
vorhanden
 2
ІР30
ІР20
NF3.1
4.0
0.370
90 х 139 х 63
von –40 bis +55
von –50 bis +60
II
II
450
2.5
0.5-2
0.4
100 Tausend
100 Tausend
