2.4.

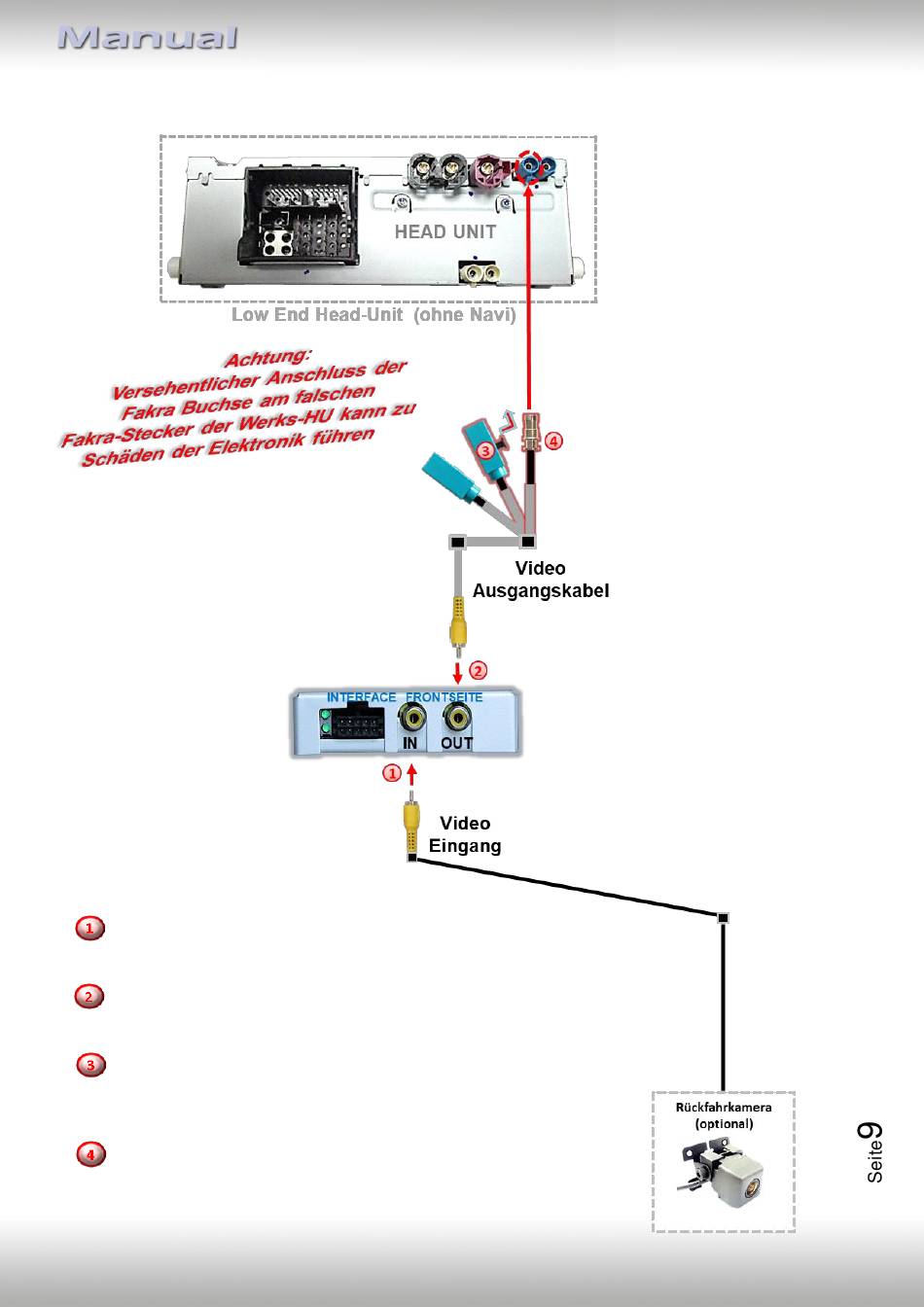

Anschluss – Bildsignalleitung (Low end Head-Unit)
Den Cinchstecker der Rückfahrkamera an der Video-Eingangsbuchse
Des Video Interface anschließen.
Den gelben Cinchstecker des mitgelieferten Video Ausgangskabels an
der Video-Ausgangsbuchse des Video Interface anschließen.
Den schwarzen Riegel der gegenüber liegende wasserblau farbene
Fakra Buchse des mitgelieferten Video Ausgangskabels entriegeln
und die Mettallbuchse aus dem Gehäuse herausziehen.
Die herausgelöste Metallbuchse desmitgelieferten
Video Ausgangskabels am oben dargestellten Fakrastecker der
Head Unit anschließen.
Version 21.10.2022
HW: 25(V21)
RL2-LR16
