NavLinkz RL2-LR16 Bedienungsanleitung
Passend für jaguar fahrzeuge land rover fahrzeuge mit incontrol touch infotainment und 8 zoll monitor video-einspeiser für rückfahrkamera
Inhaltsverzeichnis
Quicklinks

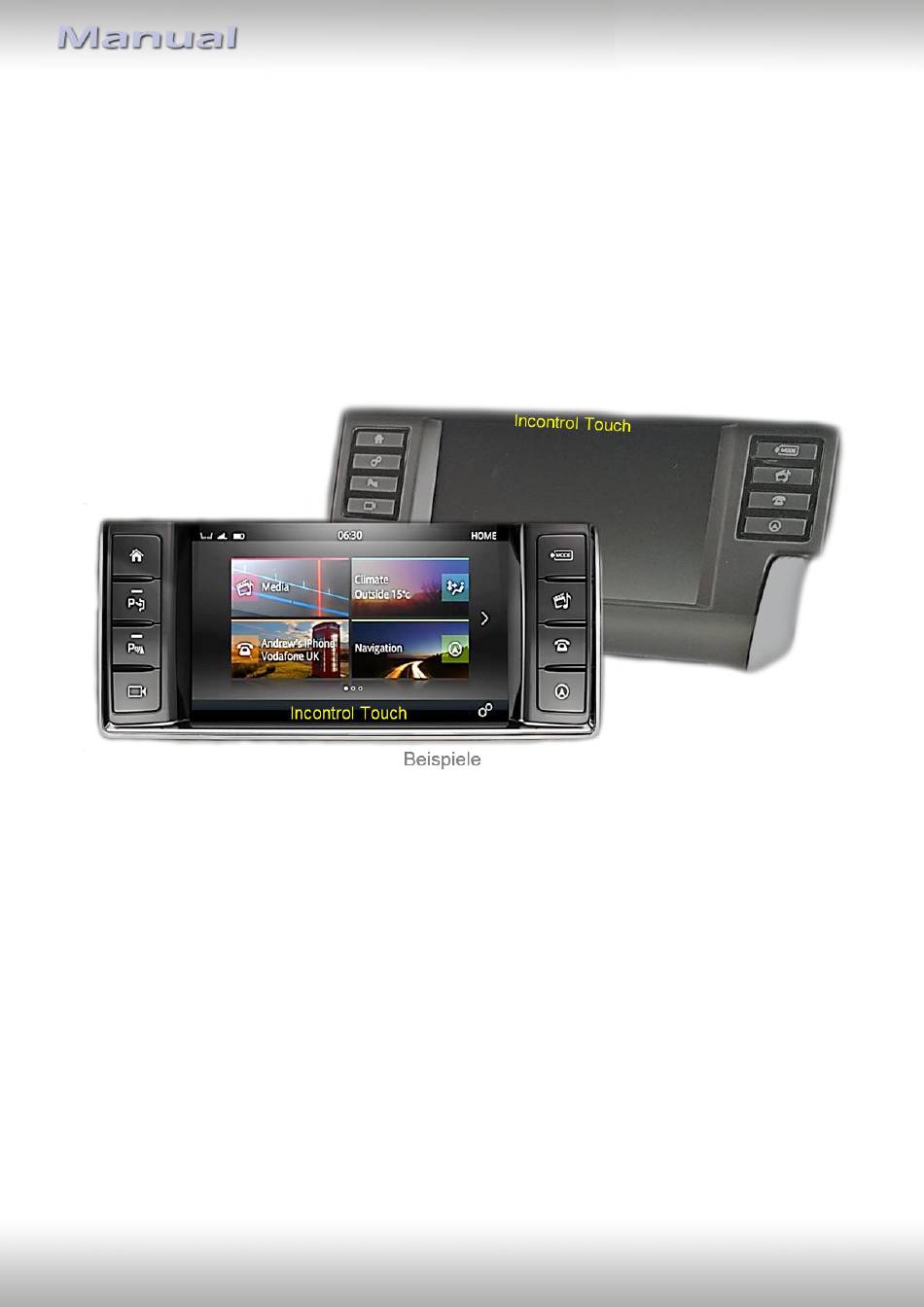

Mit Incontrol Touch Infotainment und 8 Zoll Monitor
Produktfeatures
• Video-Einspeiser für Werks-Infotainment Systeme
• 1 FBAS Eingang für Rückfahrkamera
• Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
• Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge)
• Video-Eingänge NTSC kompatibel
Version 21.10.2022
Video-Einspeiser
RL2-LR16
Passend für
Jaguar
Fahrzeuge
Land Rover
Video-Einspeiser für Rückfahrkamera
HW: 25(V21)
Fahrzeuge
RL2-LR16
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL2-LR16
Inhaltszusammenfassung für NavLinkz RL2-LR16
- Seite 1 Video-Einspeiser RL2-LR16 Passend für Jaguar Fahrzeuge Land Rover Fahrzeuge Mit Incontrol Touch Infotainment und 8 Zoll Monitor Video-Einspeiser für Rückfahrkamera Produktfeatures • Video-Einspeiser für Werks-Infotainment Systeme • 1 FBAS Eingang für Rückfahrkamera • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges...
-
Seite 2: Inhaltsverzeichnis
2.4. Anschluss - Quadlock - CAN 2.5. After-Market Rückfahrkamera 2.5.1. Fall 1: Interface erhält das Rückwärtsgangsignal 2.5.2. Fall 2: Interface erhält kein Rückwärtsgangsignal 2.6. Bildeinstellungen und Abstandslinien 3. Technische Daten des Video-Interface 4. Technischer Support Version 21.10.2022 HW: 25(V21) RL2-LR16... -
Seite 3: Rechtlicher Hinweis
Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 21.10.2022 HW: 25(V21) RL2-LR16... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
Incontrol Touch mit 8 Zoll 16:9 Land Rover ohne Meridian-Sound-System Monitor mit Touch-Screen Menü 4 NUR FAHRZEUGE MIT AUTOMATIK GETRIEBE Einschränkungen Abstandslinien Die Darstellung der Abstandslinien funktioniert nicht in allen Fahrzeugen. Video Eingangssignal Nur NTSC Video Quellen kompatibel. Version 21.10.2022 HW: 25(V21) RL2-LR16... -
Seite 5: Boxen Und Anschlüsse - Video Interface
OFF (oben) Ohne Funktion Auf OFF stellen Fahrzeug Auswahl Auf OFF stellen Ohne Funktion Auf OFF stellen Ohne Funktion Auf OFF stellen Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! Version 21.10.2022 HW: 25(V21) RL2-LR16... -
Seite 6: Installation
Das Interface benötigt Dauerstrom. Kommt die Spannungsversorgung nicht direkt von der Fahrzeugbatterie, muss überprüft werden, ob die Spannungsversorgung dauerhaft und startstabil ist. 2.1. Installationsort Das Video-Interface ist vorgesehen an geeigneter Stelle hinter der Werks Head-Unit installiert zu werden. Version 21.10.2022 HW: 25(V21) RL2-LR16... -
Seite 7: Anschluss Schema
2.2. Anschluss Schema Version 21.10.2022 HW: 25(V21) RL2-LR16... -
Seite 8: Anschluss - Bildsignalleitung
Des Video Interface anschließen. Den gelben Cinchstecker des mitgelieferten Video Ausgangskabels an der Video-Ausgangsbuchse des Video Interface anschließen. Die gegenüber liegende wasserblau farbene Fakra Buchse des mitgelieferten Video Ausgangskabels am oben dargestellten Fakrastecker der Head Unit anschließen. Version 21.10.2022 HW: 25(V21) RL2-LR16... -
Seite 9: Anschluss - Bildsignalleitung (Low End Head-Unit)
Den schwarzen Riegel der gegenüber liegende wasserblau farbene Fakra Buchse des mitgelieferten Video Ausgangskabels entriegeln und die Mettallbuchse aus dem Gehäuse herausziehen. Die herausgelöste Metallbuchse desmitgelieferten Video Ausgangskabels am oben dargestellten Fakrastecker der Head Unit anschließen. Version 21.10.2022 HW: 25(V21) RL2-LR16... -
Seite 10: Anschluss - Quadlock -Can
16-Pin Stecker des 10-Pin PNP Power/CAN Kabels anschließen. Die 10-Pin Buchse des 10-Pin Power / CAN Kabels am 10-Pin Stecker des Video Interface anschließen. Die Stromversorgung für die Rückfahrkamera an der grauen Leitung „Reverse-OUT“ des 10-Pin Power/CAN Kabels anschließen. Version 21.10.2022 HW: 25(V21) RL2-LR16... -
Seite 11: After-Market Rückfahrkamera
Umschaltsignal vom Rückfahrlicht benötigt. Da das Rückfahrsignal elektronische Störungen enthält, wird ein Schließer-Relais (z.B. AC-RW-1230 mit Verkabelung AC-RS5) oder ein Entstörfilter (z.B. AC-PNF-RVC) benötigt. Das folgende Schaubild „Fall 2: Interface erhält kein Rückwärtsgangsignal“ zeigt die Verwendung eines Relais (Schließer). Version 21.10.2022 HW: 25(V21) RL2-LR16... -
Seite 12: Fall 2: Interface Erhält Kein Rückwärtsgangsignal
„Reverse IN“-Kabel geschehen. Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Hinweis: VOR Fertigstellung der Installation ist durch eine +12V Bestromung der blauen Leitung „Reverse-IN“ zu prüfen, ob die Umschaltung auf die Rückfahrkamera erfolgt. Version 21.10.2022 HW: 25(V21) RL2-LR16... -
Seite 13: Bildeinstellungen Und Abstandslinien
Vertikale Bildgröße RFK Hinweis: Kommuniziert das Interface nicht mit dem Fahrzeug CAN-Bus (manche Fahrzeuge sind nicht kompatibel), können Abstandslinien für den Rückwärtsgang nicht gezeigt werden, auch wenn sie nach einer Stromlosschaltung einmalig im Display erscheinen. Version 21.10.2022 HW: 25(V21) RL2-LR16... -
Seite 14: Technische Daten
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
