NavLinkz RL4-MBN51 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Passend für Mercedes Benz Fahrzeuge
mit Comand Online und Audio 20 NTG5-205 oder NTG5.1
und Aston Martin mit AMi 2016 Infotainment
mit 4-Pin HSD Anschluss am Monitor
Video-Einspeiser für Front- und Rückfahrkamera
Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Eingang für Rückfahrkamera
1 FBAS Eingang für Frontkamera
2 FBAS Video-Eingänge für Nachrüstgerät (z.B. DVD-Player, DVB-T Tuner)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
Automatische Front Kamera Schaltung nach Rückwärtsgang für 10 Sekunden
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel
Version 28.02.2024
Video-Einspeiser
RL4-MBN51
und zwei weitere Video-Quellen
HW CAM(V100)/(V52)
RL4-MBN51
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL4-MBN51
Inhaltszusammenfassung für NavLinkz RL4-MBN51
- Seite 1 Video-Einspeiser RL4-MBN51 Passend für Mercedes Benz Fahrzeuge mit Comand Online und Audio 20 NTG5-205 oder NTG5.1 und Aston Martin mit AMi 2016 Infotainment mit 4-Pin HSD Anschluss am Monitor Video-Einspeiser für Front- und Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures Video-Einspeiser für Werks-Infotainment Systeme ...
-
Seite 2: Inhaltsverzeichnis
3. Bedienung des Interface 3.1. Über Fahrzeug-Tasten 3.1.1. „Navi“ oder „Menu“ Taste 3.1.2. „Back/Return“ Taste am Controller (z.B. GLE Modelle) 3.2. Über externen Taster 4. Technische Daten 5. FAQ – Fehlersuche Interface-Funktionen 6. Technischer Support Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 3: Rechtlicher Hinweis

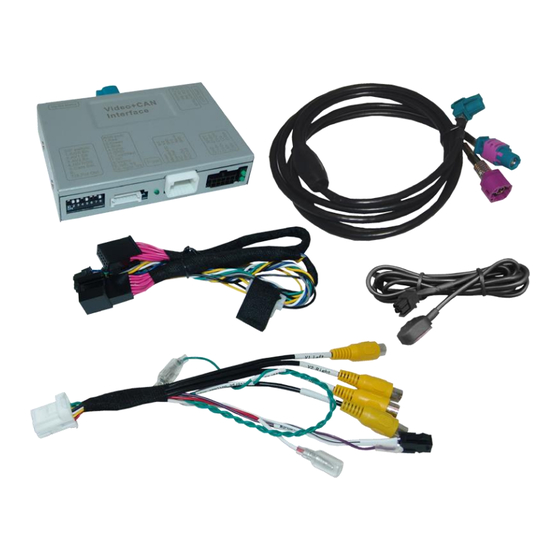

Vor der Installation sollte diese Bedienungsanleitung durchgelesen werden. Für die Installation sind Fachkenntnisse notwendig. Der Installationsort des Interface muss so gewählt werden, dass dieses weder Feuchtigkeit noch Hitze ausgesetzt ist. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich. Abstandslinien und PDC Die Darstellung der Abstandslinien und der optischen PDC Anzeige funktioniert nicht in allen Fahrzeugen. Video Eingangssignal Nur NTSC Video Quellen kompatibel. Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 5: Anschlüsse Des Video-Interface
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in ein digitales RGB Signal welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-Bus System des Fahrzeuges aus und konvertiert diese wiederum für das Video-Interface. Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 6: Einstellungen Der 8 Dip-Schalter (Schwarz)
Bild, falsche Bildgröße) sämtliche Kombinationen der Dips 7 und 8 ausprobieren und nach jeder Veränderung einen Stromreset durchführen. Detaillierte Informationen in den folgenden Kapiteln. Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der Interface- Box durchgeführt werden! Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 7: Aktivierung Der Interface-Video-Eingänge (Dip 2-3)
Warnhinweis: Wenn sich Dip Schalter 3 nicht in Fahrzeug-spezifisch korrekter Stellung befindet, kann es zu CAN-Bus Fehlern kommen welche die komplette Tacho-Elektronik stören! *Fahrzeugspezifische Infotainment Zuordnungen sind dem gelben Kasten auf Seite 4 zu entnehmen! Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 8: Installation
Vor der endgültigen Installation empfehlen wir einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund von Änderungen in der Produktion des Fahrzeugherstellers besteht immer die Möglichkeit einer Inkompatibilität. 2.1. Installationsort Das Interface wird an der Rückseite der Head-Unit installiert. Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 9: Anschluss Schema
2.2. Anschluss Schema Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 10: Verbindungen Zur Head-Unit
Die blaue 4-Pin Buchse der Bildsignalleitung an dem zuvor freigewordenen blauen 4- Pin HSD LVDS Stecker der Head-Unit anschließen. Hinweis: Falls die HSD-Bildsignalleitung des Fahrzeugkabelbaums für die Installation zu kurz ist, kann eine HSD-Verlängerung unter der Artikelnummer CAB-HSD-ML100 separat bestellt werden. Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 11: Strom Und Can Anschluss
Die 12-Pin Buchse des PNP Kabelsatzes in die zuvor freigewordene Position der Quadlockbuchse einklippsen und anschließend die Quadlockverbindung an der Rückseite der Head-Unit wieder herstellen. Hinweis: Nach dem Anschluss die auf der nächsten Seite aufgeführten Tests durchführen Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 12: Analoge Stromversorgung Für Das Video Interface
Sollte nach Anschluss des PNP Kabelsatzes bei eingeschalteter Zündung keine Interface LED leuchten, muss zusätzlich die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an oder S-Kontakt Klemme 86s +12V (z.B. Handschuhfachbeleuchtung) angeschlossen werden. Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 13: Stromversorgungsausgang
+12V (max. 3A) wenn der Rückwärtsgang eingelegt ist inkl. 10 Sekunden Nachlauf, nachdem der Rückwärtsgang ausgelegt wurde und +12V bei manueller Auswahl der Frontkamera per Taster (kurzer Druck) Dip 1 OFF +12V (max. 3A) ACC Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 14: Anschluss Von Video Quellen
Den Video Cinch der Rückfahr Kamera an der Cinch Buchse „Reverse V4“ anschließen. Den Video Cinch der Front Kamera an der Cinch Buchse „Front V3“ anschließen. Den Video-Cinch eventuell weiterer AV Quellen an den Cinch-Buchsen „Left V1“ „Right V2“ anschließen. Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 15: Audio-Einspeisung
Hinweis: Zusätzlich ist eine manuelle Umschaltung auf den Frontkamera Eingang per Taster (kurzer Druck) aus jedem Bildmodus möglich. Der Schaltausgang führt dann auch +12V (wenn Dip 1 auf ON steht und der Frontkamera Eingang ausgewählt ist). Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 16: After-Market Rückfahrkamera
Rückwärtsgang eingelegt ist, schaltet das Interface automatisch auf den Rückfahrkamera-Eingang „Camera IN“, wenn der Rückwärtsgang eingelegt wird. Zusätzlich kann die +12V (max 3A) Stromversorgung für die After-Market Rückfahrkamera über die grünen Leitungen des 12-Pin Anschluss Kabels erfolgen. Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 17: Fall 2: Interface Erhält Kein Rückwärtsgangsignal
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 18: Verbindung Video-Interface Und Externer Taster
Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des 12-Pin Interface Kabels verbinden. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 19: Bildeinstellungen Und Abstandslinien
H-SIZE (horizontal) horizontale Bildgröße V-SIZE (vertikal) vertikale Bildgröße Hinweis: Wenn die CAN-Kommunikation des Fahrzeuges das Video Interface nicht unterstützt können die Abstandslinien und PDC nicht genutzt werden, auch wenn sie mit erster Inbetriebnahme einmalig angezeigt wurden! Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 20: Bedienung Des Interface
Die Umschaltung über Fahrzeugtasten funktioniert nicht in allen Fahrzeugen. In manchen Fahrzeugen muss der externe Taster benutzt werden. Hinweis: Alternativ kann das weiße Kabel des 12-Pin Kabels über einen +5-12V Impuls zur Umschaltung der Video-Quellen genutzt werden. Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 21: Über Externen Taster
Arbeitsspannung 7V - 25V Ruhestrom 10mA Stromaufnahme 250mA Video Eingang Formate 0.7V - 1V Video Eingang Formate NTSC Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 117 x 25 x 105 mm (B x H x T) Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... -
Seite 22: Faq - Fehlersuche Interface-Funktionen
Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung Eingespeistes Bild ist können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51... - Seite 23 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 28.02.2024 HW CAM(V100)/(V52) RL4-MBN51...
-
Seite 24: Technischer Support
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
