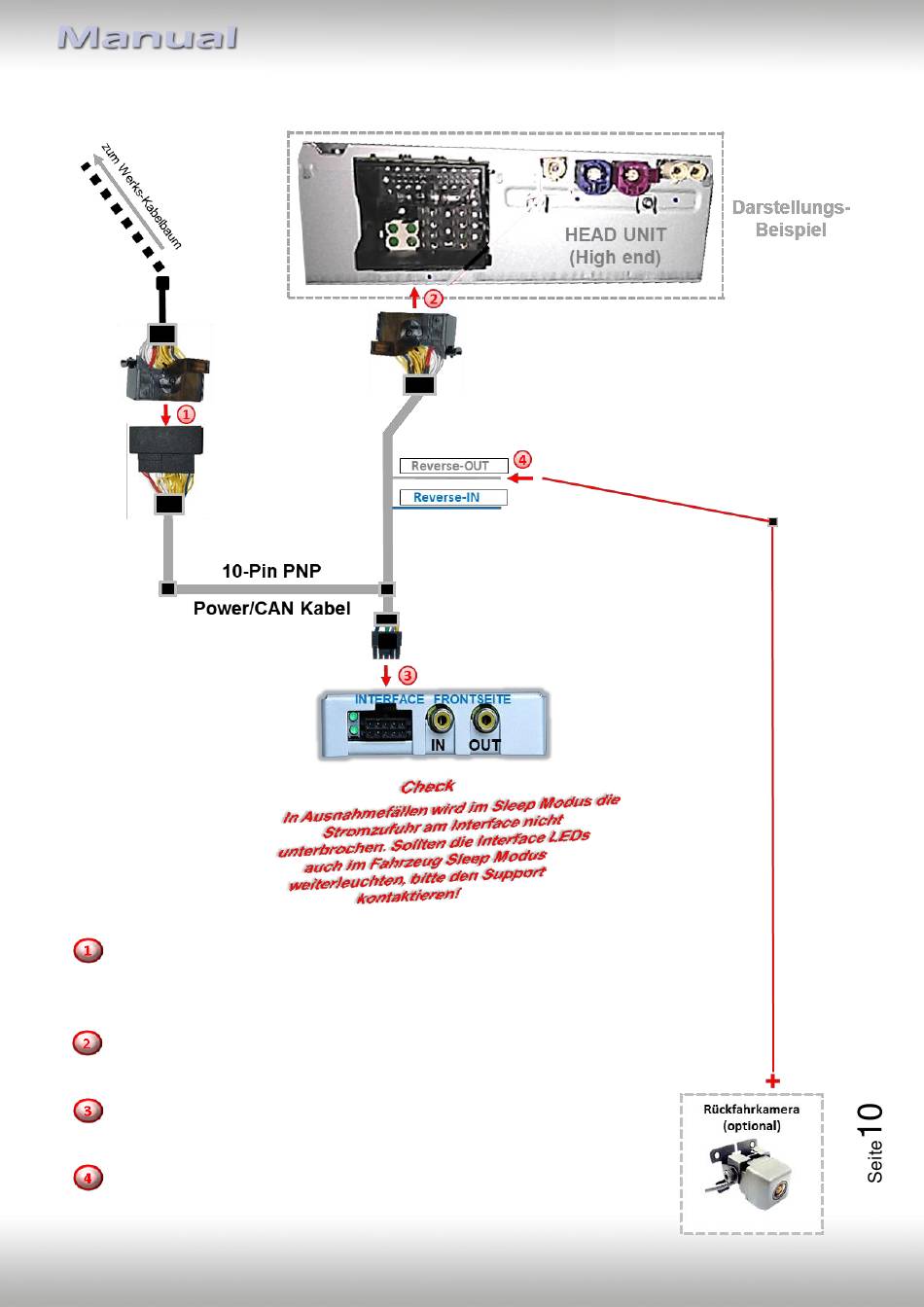

2.5. Anschluss - Quadlock –CAN
Die 40-Pin Quadlock Buchse des Fahrzeugkabelbaums an der Rückseite der
Head-Unit abstecken und am 40-Pin Quadlock Stecker des
10-Pin PNP Power/CAN Kabels anschließen.
Die 40-Pin Quadlock Buchse des 10-Pin PNP Power/CAN Kabels an dem zuvor
freigewordene 16-Pin Stecker des 10-Pin PNP Power/CAN Kabels anschließen.
Die 10-Pin Buchse des 10-Pin Power / CAN Kabels am
10-Pin Stecker des Video Interface anschließen.
Die Stromversorgung für die Rückfahrkamera an der grauen Leitung
„Reverse-OUT" des 10-Pin Power/CAN Kabels anschließen.
Version 21.10.2022 HW: 25(V21) RL2-LR16
