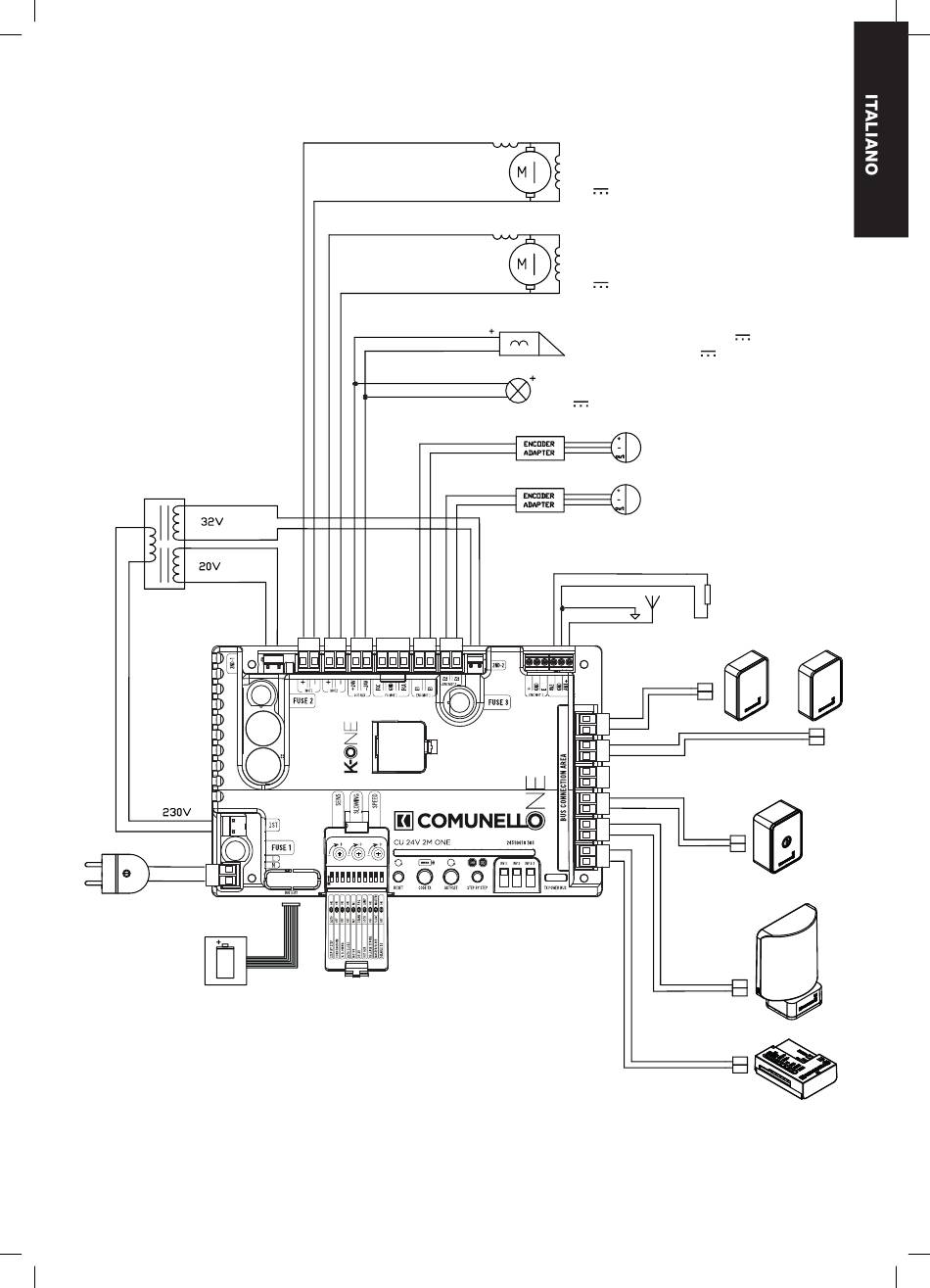

Comunello Automation CU 24V 2M ONE Installations- Und Gebrauchsanleitung Seite 3

TRASFORMATORE
TRANSFORMER
230 / 20V - 6.5A; 32V - 0.8A
LINEA
POWER SUPPLY
2P 230V⁓ 50Hz
KIT BATTERIA TAMPONE
BACK-UP BATTERY KIT
1 2 3 4 5 6 7 8 9 10
MOTORE n1
MOTOR n1
24V
MOTORE n2
MOTOR n2
24V
ELETTROSERRATURA 24V
ELECTRIC LOCK 24V 12W IMPULSIVE
LAMPEGGIANTE
FLASHING
24V 5W
ENCODER
MOTORE n1
MOTOR n1
ENCODER
MOTORE n2
MOTOR n2
ANTENNA
BUS
BUS
COMUNELLO ®Copyright 2017 - All right reserved
12W IMPULSIVI
INGRESSO
INPUT
8K2
BUS
BUS
BUS
BUS
BUS
BUS
BUS
BUS
3
