ROTATIONSLASER R15M ı Bedienungsanleitung
2) Vertikale Rotation
Stellen Sie den Laser auf die seitliche Verlängerung der Bodenplatte (h). Schalten
Sie den Laser wie unter „Aufbau" beschreiben ein. Sie erhalten jetzt zwei im 90°
Winkel zueinander stehende Lichtpunkte, die sich nicht bewegen. Justieren Sie
den Rotationslaser mit Hilfe der Nivellierschrauben (f) so, dass sich die Luftblase
der Justierlibelle über dem Bedienfeld genau in der Mitte der Markierung auf dem
D
Libellenkörper befindet. Bitte beachten Sie, dass die Libellen auf Bewegungen der
Nivellierschraube auf der Längsachse der Libellen reagieren. Eine genaue Einstellung
der Libellen ist Voraussetzung für einwandfreie Messergebnisse.
Drücken Sie die Rotationstaste (d), um den Rotationsmodus zu starten. Das
Gerät läuft nun in der Rotationsgeschwindigkeit „Schnell". Durch nochmaliges
Drücken der Rotationstaste (d) schalten Sie in die Rotationsgeschwindigkeit
„Mittel". Durch nochmaliges Drücken der Rotationstaste (d) schalten Sie in die
Rotationsgeschwindigkeit „Langsam". Durch nochmaliges Drücken der Rotationstaste
(d) schalten Sie die Rotation ab. Sie erhalten jetzt wieder zwei im 90° Winkel zueinander
stehende Lichtpunkte, die sich nicht bewegen.
3) Lotfunktion
Mit Hilfe des senkrecht nach oben austretenden Laserpunktes können Sie, auf
einfachste Weise, Punkte vom Boden auf die Decke übertragen. Einfach den
Rotationslaser ohne Stativ auf den zu übertragenden Punkt stellen, das Gerät
einschalten und den an die Decke projizierten Punkt markieren.

Scan-Funktion

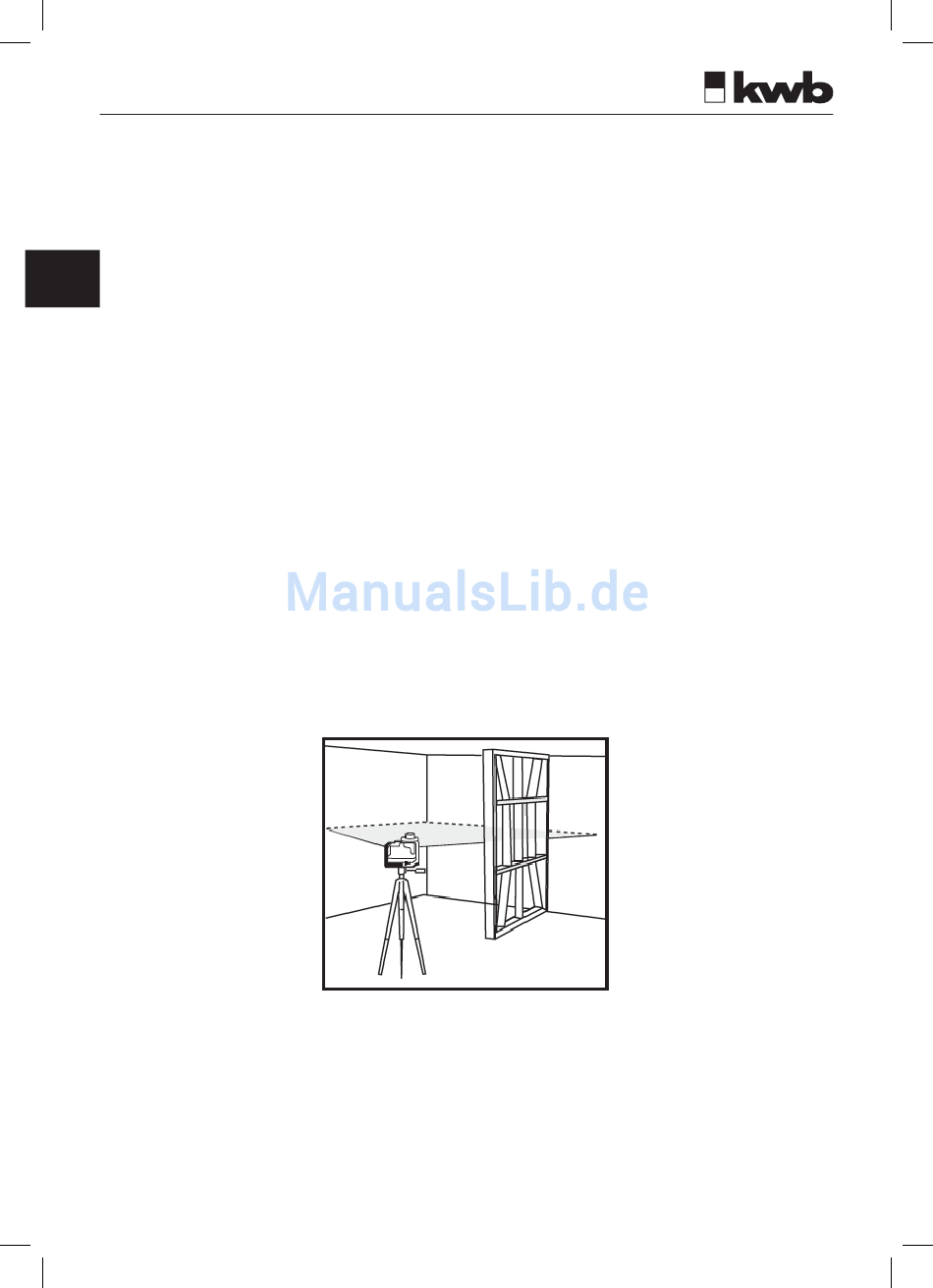

Der Rotationslaser verfügt über eine Scan-Funktion. Das bedeutet, dass Sie eine
Laserlinie auf einem eingeschränkten Raum projizieren. Die Sichtbarkeit der Laserlinie
wird hierdurch deutlich erhöht. Die Scanlinie kann in 3 Längen eingestellt werden.
Schalten Sie den Laser ein, wie unter Aufbau und Anwendung beschrieben. Drücken
Sie die Scantaste (e). Das Gerät projiziert jetzt die Scanlinie „Lang". Durch nochmaliges
Drücken der Scantaste (e) verkürzt sich die Scanlinie auf die Länge „Mittel". Durch
nochmaliges Drücken der Scantaste (e) verkürzt sich die Scanlinie auf die Länge „Kurz".
Durch nochmaliges Drücken der Scantaste (e) verlängert sich die Scanlinie wieder auf
„Lang".

Verwendung der Laserzielplatte

Die Laserzielplatte ermöglicht es Ihnen, den Laser auch dann zu verwenden, wenn Sie
den Laserstrahl nicht mehr sehen können, z. B. bei sehr hellem Umgebungslicht.
